Инструмент для ручной разработки грунта и земляных работ
Для разработки грунта вручную применяют штыковые и подборные лопаты, ломы, кирки, клинья, используя их для рыхления тяжелых грунтов (рис. 2).

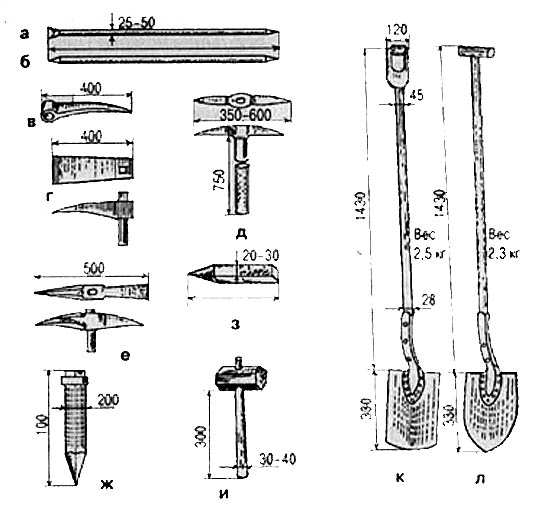

Рис. 2. Инструменты для ручной разработки грунта: а, б — ломы; в — односторонняя кирка; г — мотыга; д — двухсторонняя кирка; е — кирка-мотыга; ж — деревянный клин; з — стальной клин; и — кувалда; к и л — лопаты
Отвозят грунт на расстояние до 25- 75 м тачками по катальным ходам.
При рытье котлована или траншей в водонасыщенных грунтах (при высоком уровне стояния грунтовых вод или вслу-| чае глубокого залегания фундаментов] ниже уровня стояния грунтовых вод) необходимо удалить воду. Для удаления' поверхностных дождевых и талых вод; устраивают нагорные канавы, отводящие воду с повышенной части площадки в пониженную, минуя котлован или траншею. Для этих целей используют:
— ломы, кирки и мотыги — для разработки скалистых грунтов;
— клинья — для расклинивания скального грунта (различают стальные клинья и деревянные с металлическим кольцом — бугелем, защищающим деревянный клин от раскалывания при углублении его в грунт ударами кувалды). Их же используют при разработке грунта в зимнее время с понижением температуры воздуха ниже О °С, когда грунт промерзает на сравнительно небольшую глубину в начале зимы — от 20 до 40-50 см, а затем, к февралю, глубину увеличивают до 1,2-1,6 м (для средней полосы России).
Сухие песчаные и гравелистые грунты почти совсем не промерзают. Мокрые песчаные, суглинистые и глинистые грунты зимой резко меняют свои механические свойства, затрудняя разработку.
При разработке скальных и других тяжелых грунтов прибегают, если это допустимо по местным условиям, к взрывным работам. Такие работы может проводить только специально подготовленный персонал.
Чтобы легче было выполнять земляные работы в зимнее время, до наступления морозов нужно защитить грунт от промерзания. Для этого необходимо:
— укрыть площадку будущей выемки грунта любым теплоизоляционным материалом, в том числе листьями, хвоей,
шлаком, а если грунт вынимают бульдозером, то и снегом толщиной 30-40 см;
— вспахать грунт в теплое время года (перекопать) на глубину 30 см и забороновать (выровнять) верхний слой граблями, если разработка велась вручную.
Эти меры уменьшат глубину промерзания в 2-3 раза и позволят вести работы зимой вручную, используя лопаты.
Разрабатывать грунт зимой после его оттаивания можно огневым способом, при котором в качестве топлива используют дрова, уголь, газ.
Оттаивание больших объемов работ паром или горячей водой производят с помощью паровых или водяных игл, опускаемых в мерзлый грунт, подавая теплоноситель от котельных. Иногда вместо игл применяют регистры, укладывая их на грунт и тщательно укрывая.
При сравнительно небольших объемах можно использовать электропрогрев, при котором используется электрический ток, подаваемый в стержневые (забиваемые в грунт) или поверхностные (укладываемые на грунт) электроды.
Выбор способа производства работ в каждом отдельном случае решается проектом. Контроль за качеством выполнения земляных работ заключается в проверке отметок дна и геометрических размеров котлована, траншей, насыпей и спланированной территории, крутизны откосов, проверке структуры естественного основания под фундаменты сооружений или укладываемые трубопроводы, степени уплотнения грунта в обратных засыпках и насыпях.
При выполнении земляных работ необходимо помнить следующее.
Рыть котлован, траншею, яму в насыпных, песчаных и гравелистых грунтах без крепления стенок можно на глубину не более 1 м, в супесчаных и суглинистых грунтах — на глубину 1,25 м, в глинистых — на глубину не более 1,5 м, а в особо плотных грунтах, требующих применения ломов, кирок и клиньев — на глубину не более 2 м.
В других случаях по правилам техники безопасности требуется устройство откосов или крепление на всю высоту.
Грунт выбрасывают из котлованов или траншей, ям на расстояние не меньше 0,5 м от края разработки.
Запрещается работать ударными инструментами возле действующих линий коммуникаций (электрокабеля, газопровода, паропровода) без наблюдения работников этих организаций. Земляные работы ведутся только по письменному разрешению организаций, ответственных за эксплуатацию коммуникаций во избежание их повреждения.
В зависимости от состава грунты по- своему держат тепло и воду, что необходимо учитывать при устройстве погреба.
Чтобы узнать тип грунта на приусадебном участке простым механическим способом, нужно взять ком влажной земли, раскатать его в жгут и свернуть в кольцо. Если кольцо не рассыпалось и не потрескалось, то можно говорить о том, что грунт глинистый, если круг трескается — суглинок, если он раскалывается на куски — легкий суглинок, если грунт нельзя сформировать в жгут, то это песчаник, который используется для подсыпки под фундамент и устройство основания.
Глинистый грунт применяется для создания гидрозамков и экранов, поскольку хорошо удерживает тепло.
Суглинки, в зависимости от процентного содержания в них глины и песка, могут приближаться к глинистым или песчаным почвам.
Строительные свойства глинистых грунтов зависят от их влажности. С увеличением влажности их несущая способность уменьшается, особенно если они подвергались попеременному замораживанию и оттаиванию. Такая смена температур вызывает пучение грунта и выпирание фундамента, потерю их прочности и устойчивости. Неразмокшая глина может служить основанием под фундамент.
К естественным основаниям под строительство относят и крупнообломочные и скальные грунты.
Крупнообломочные малосжимаемы, слабо размокают в воде, их физические свойства при увлажнении почти не изменяются.
Скальные грунты представляют собой минеральные породы, залегающие в виде массива или отдельных слоев. Такие грунты имеют большую несущую способность, практически несжимаемы и при защите их от выветривания и выщелачивания кислотами сточных вод служат надежным основанием.
Изучение рельефа почвы под погреб
Перед закладкой погреба на приусадебном участке выбирают наиболее возвышенное сухое место или склон и определяют уровень залегания грунтовых вод, глубину промерзания грунта с учетом его структуры.
Природа сама подскажет, где близко залегают подземные воды — в таких местах любят расти болотные растения и влаголюбивые лекарственные травы: хвощ, мать-и-мачеха, осока, аир, камыш, щавель и другие.
Представляет интерес народный метод определения глубины залегания грунтовых вод. Он заключается в следующем. В сухую погоду обезжиривают шерсть животных, тщательно промыв ее в мыле и высушив. Затем снимают растительный слой в месте закладки погреба и кладут туда сухую обезжиренную шерсть кошки, собаки или овцы. На шерсть укладывают свежеснесенное куриное яйцо и сверху закрывают банкой, тазом, плотно пригнав края к земле, и засыпают землей или дерном на ночь.
На следующий день рано утром после восхода солнца снимают дерн и банку, осматривают шерсть и яйцо. Если они сухие (не запотели), воды близко нет. Если шерсть влажная, а яйцо сухое — вода глубоко, если покрыты росой и яйцо и шерсть — вода близко.
С доисторических времен известен способ биолокации, при котором с помощью Г-образной рамки, закрепленной в рукоятке на подшипниковой опоре (длина ее вертикальной части — 11 см, а горизонтальной — 23 см) можно определить положение подземных источников воды.
Необходимо помнить, что возможности биолокации определяются не конструкцией применяемого приспособления, а возможностями человека, удерживающего ее в руках.
Погреба и подвалы устраивают в местах, где нет близко грунтовых вод. Стены таких хранилищ выкладывают из кирпича или бетона, железобетонных блоков. Крышу утепляют соломой или землей на высоту промерзания грунта или устраивают шалашеподобное деревянное строение.
При этом помещения хранилищ должны иметь приточно-вытяжную вентиляцию.
