Форму крыши выбирают в зависимости от назначения постройки и ее размеров. Назначение крыши — защищать перекрытие дома от непогоды и отводить стоки воды от стен и цоко­ля. Крыша любой конструкции состоит из двух главных частей: кровли и стропил. Крыши бывают   различной конфигурации ( рис.1)

Односкатной крышей чаще всего кроются хозяйственные постройки, гаражи, навесы. Для жилых и садовых домов традиционны  двускатные и мансардные формы крыши. Они просты в изготовлении и кроются любыми кровельными материалами. В южных районах чаще устраиваются вальмовые крыши, так как они лучше противостоят ветровым нагрузкам.

Из кровельных материалов наиболее надежными и долго­вечными свойствами обладает шифер. Для малоэтажных домов лучшим кровельным материалом является черепица, но она требует усиленных стропил из-за веса черепицы.

Кровельную сталь применяют при сложных конфигурациях крыш. Рулонные кровли используют при покрытии хозяйствен­ных помещений или как временное покрытие в жилых домах. В одноэтажных домах со средней несущей стеной обычно устра­ивают крышу с наклонными стропилами, опирающимися од­ним концом на наружную стену, другим — на прогон или стойку, устанавливаемую над средней стеной. Элементы стропил соеди­няют между собой стропильными скобками, гвоздями.

К рубленым стенам концы стропил крепятся скобами. К ка­менным стенам стропила крепятся следующим образом: внача­ле в стену, не выше четвертого шва кладки, сверху забивается металлический ерш. К ершу скрутками из проволоки в две пет­ли крепятся стропила.

Концы стропил каменного дома опираются на брус, поло­женный по всей длине стены, который распределяет нагрузку от стропил на стену. В стропилах и обрешетке в месте пропуска дымовой трубы от печки устраивают противопожарный разрыв: Между элементами стропил, трубой и обрешеткой оставляют зазор в 13 см.

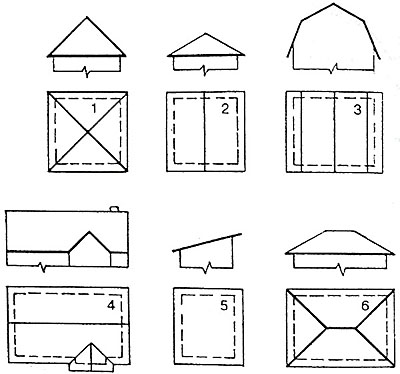

Рис. 1. 1 — шатровая; 2 — двускатная; 3 — мансардная; 4 — многощипцовая; 5 — односкатная; 6 — вальмовая

Рис. 1. 1 — шатровая; 2 — двускатная; 3 — мансардная; 4 — многощипцовая; 5 — односкатная; 6 — вальмовая

Наклонные стропила (рис.2) — это те же балки перекрытия, но укладывают их не горизонтально, а наклонно, на опоры раз­ной высоты. Опорами служат либо две наружные стены, либо наружная и внутренняя стены. При устройстве двускатной кры­ши для наклонных стропил необходима стена-опора.

Стропильные нош противоположных скатов крыши могут быть в одной плоскости и укладываются на коньковый прогон попеременно. Наклонные стропила просты в сборке, не требу­ют сложных механизмов при монтаже. Углы наклонных стро­пил собирают с подкосами, стойками. Для стропил с подкосами, пролет между наружными стенами 6—8 м, а для стропил с подко­сами и стойками - 8-10 м. Стойки делают из тех же досок, что и стропила. Коньковый прогон делают из бруса 10x10 см.

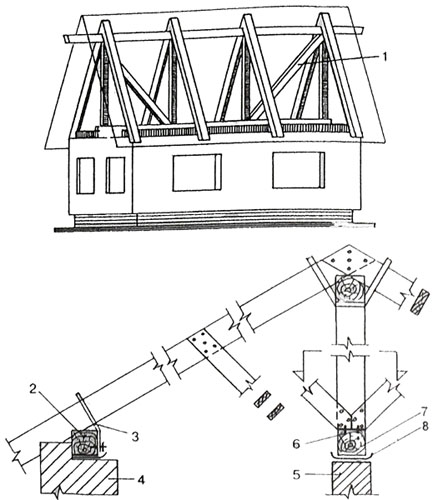

Рис. 2Наклонные стропила.

Наклонные стропила:  1 - раскос; 2 — мауэрлат; 3 — скрутка; 4 — наружная стена; 5 — внутренняя стена; 6 — врубка; 7 — лежень; 8 — рубероид

В рубленых и брусчатых домах наклонные и висячие стропила опираются на верхний конец стены, а хомуты крепятся ко вто­рому венцу, начиная сверху.

Висячие стропила (рис.3) — находятся в одной плоскости и жестко связаны между собой. Стропильная ферма опирается на две крайние опоры. Стропильные ноги висячих стропил упираются друг в друга в коньке и создают распор (давление), которое передается стенам и может их опрокинуть. Чтобы это­го избежать, необходим нижний пояс стропильной фермы.

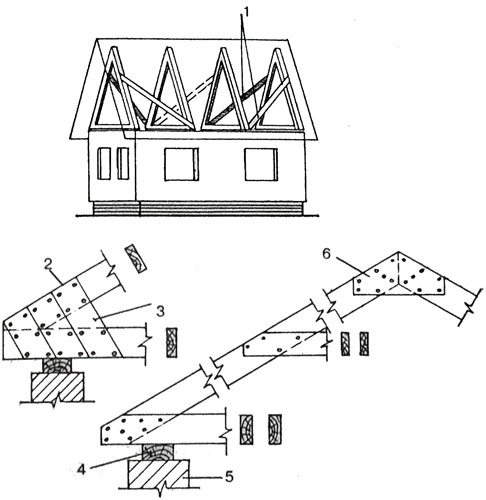

Висячие стропила

Рис. 3. Висячие стропила:  1 — раскос; 2 — одинарная затяжка; 3 — доска-накладка; 4 — подкладка; 5 — наружная стена; 6 — накладка

Для установки висячих стропил необходимо, изготовленные заранее стропила поднять каждое отдельно на чердачное пере­крытие, а потом уж производить их сборку, применяя вспомогательные раскосы и распиловки из досок для временного крепле­ния фермы. Узлы стропильной фермы висячих стропил собира­ют с ригелем или без ригеля на пролеты до 6 или 8 метров. Оди­нарную затяжку изготовляют из тех же досок, что и стропила для двойной затяжки подойдут доски меньшей толщины, Для накладок и ригеля подойдут доски 25—30 мм. Если жест­кость крыши обеспечивается стропильной фермой, то для противодействия ветровым нагрузкам в поперечном направлении устанавливаются 1—2 диагональные связки (раскосы). Раскосы делают из досок толщиной 30-40 мм, крепят к основанию стро­пильной ноги и к середине соседней. Удобнее всего раскосы ста­вить над средней стеной. Доски в таком случае прибивают к стойке и лежню. Сечение стропил зависит от размера пролета, шага стропил и уклона крьпии. Наиболее распространенный шаг стропил 120 см.

Сечение стропил в зависимости от элементов несущих конструкций

Длина стропильной ноги, см

Сечение стропил (толщина х высоту), см

доски

брусья

300

10x12(10)

4x18 (16) 6x16(14) 8x14 (12)

400

10x16(14)

6x20(18) 8x18 (16)

500

10x20 (18)

8x22 (20)
