Стены из кирпича и легкого монолитного бетона

Стены домов должны отвечать следующим требованиям:

  • быть прочными (выдерживать расчетные нагрузки);
  • долговечными (сопротивляться атмосферным воздейст­виям);

Кирпич как строительный материал широко используется в городском и сельском строительстве. В основном это красный, белый (силикатный). Для облицовки стен применяется желтый кирпич.

Кирпич (рис.1) выпускают полнотелым или пустотелым, с круглыми или прямоугольными пустотами.

Кирпич рядовой полнотелый — применяется для возведения несущих стен, для строительства колонн, столбов, сводов. Цвет преимущественно крас­ный. Должен обладать морозостойкостью, т. е. выдерживать частые из­менения температуры без видимых признаков разрушения. Порис­тость должна быть не менее 6—8%, но не бо­лее 20%. Величина по­ристости кирпича опре­деляет прочность его сцепления с кладочным раствором, теплопро­водность стен и впиты­вание влаги при пере­мене погоды.

По теплозащитным показателям он уступа­ет многим другим сте­новым материалам. Так, например, для расчет­ной температуры окру­жающей среды -30еС стены, выложенные сплошной кладкой из полнотелого кирпича, могут быть толщиной 64 см (учитывая марку кирпича и раствора). Для сравнения тол­щина деревянных брусчатых стен при той же температурной «нагрузке» - 25-30 см.

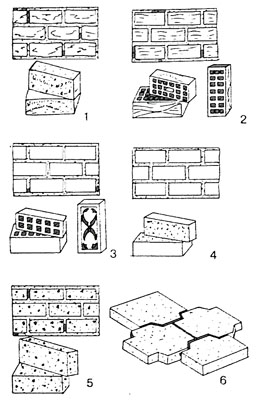

Рис. 1. Виды кирпича: 1 — кирпич рядовой полнотелый; 2 - кир­пич пустотелый; 3 - кирпич облицовочный; 4 — кирпич силикатный; 5 — кирпич огнеупор­ный (шамотный); 6 — кирпич клинкерный



























Для уменьшения потерь тепла и расхода кирпича довольно распространена экономичная конструкция наружных стен — колодцевая  кладка.

При этом виде кладки стена практически выкладывается из двух самостоятельных стенок толщиной в полкирпича, соеди­ненных между собой вертикальными и горизонтальными кир­пичными мостиками с образованием замкнутых колодцев. Ко­лодцы заполняют шлаком, керамзитом, легким бетоном. Недостаток — ослабленная конструктивная прочность стены.

Обычно рядовой кирпич имеет непривлекательную грубую поверхность, вследствие чего возведенные из него внутренние и наружные стены впоследствии нужно штукатурить.

  • Кирпич пустотелый — применяется для возведения наруж­ных стен с повышенной теплоизолирующей способностью. Цвет: бледно-красный, темно-красный, коричневый, желтый.

Пустотелый кирпич применяется для того, чтобы стены сде­лать тоньше. Наличие пустот в кирпиче уменьшает потребность в сырье, затраты на транспорт, облегчает обжиг, повышает мо­розостойкость. В целях сокращения расхода кирпича, умень­шения массы стен и нагрузки на фундамент наружные стены иногда можно полностью выкладывать из пустотелого кирпича.

Пустотелый кирпич изготовляют со сквозными и несквоз­ными круглыми, щелевидными, овальными или квадратными пустотами. Благодаря тому, что диаметр сквозных пустот не превышает 16 мм, а ширина щели — 12 мм, в процессе кладки раствор незначительно заполняет пустоты, и кладка обладает пониженной теплопроводностью.

Кирпич может быть пластического или полусухого прессо­вания: при пластическом прессовании кирпич изготовляется со сквозными пустотами, а при полусухом — с нескозными (еще его называют пятистенным и укладывают пустотами вниз).

  • Кирпич облицовочный - применяется практически для всех видов наружных работ. Цвет в зависимости от сырья колеблется от светло-желтого до темно-красного. Выдерживает воздействие воды и мороза.

Некоторые виды облицовочного кирпича, применяемые для наружной отделки печей, каминов, на внешней поверхности имеют отпечатанные красивые орнаменты, придающие им дополнительный декоративный эффект.

С применением облицовочного кирпича стоимость стен iвозрастает, но разница примерно равна стоимости оштукатуривания фасада.

Если учитывать расходы на ремонт штукатурки и периодическую окраску наружных стен, то получается, что стены, облицованные кирпичом, по материалам дешевле оштукатуренных на 15%, а по трудозатратам — на 25%.

Красивы облицовочные кирпичи светлых тонов - желтые и кремовые, сделанные из светложгущихся глин. Вообще в природном состоянии глины имеют серый, желтый, красно­ватый, зеленоватый, бурый и почти черный цвет. Но на цвет уже обожженного кирпича в большей мере влияет содержание в глине различных соединений и прежде всего окиси железа.

Своеобразный эстетический эффект достигается при ис­пользовании профильного лицевого кирпича. В старину про­фильные кирпичи получали при обтесывании обычных кирпи­чей или в специальных формах

  • Кирпич фигурный - применяется в основном для внешней отделки дома с эстетической целью — придания ему особой не­повторимой формы. Цвет красно-коричневый, обладает высо­кой морозо- и влагостойкостью.
  • Кирпич глазурованный относится к облицовочному кир­пичу и предназначен в основном для оригинальной облицов­ки. Еще зодчие Вавилона отделывали им фасады царских дворцов. В наше время глазурованный кирпич получают, до­бавляя в глиняную массу различные химические растворы, которые в процессе обжига сырца образуют цветной стекло­видный слой. Причем декоративный слой имеет хорошее сцепление с основной массой и обладает повышенной моро­зостойкостью.

Рис. 2. Кирпичная стена: 1 -4 ряды кладки; 5 - поперечная стена; 6 - раскладка кирпича; 7 – заполненик утеплителем; 8 - растворная постель














Наружиые стены домов делают толщиной в один, полтора кирпича и более. Это зависит от минималь­ных зимних температур. Прочность стены обеспе­чивается перевязкой швов. Существуют две системы перевязки — однорядная и многорядная (рис.3). При однорядной системе перевязки перевямзывают каждый ряд кирпичей.

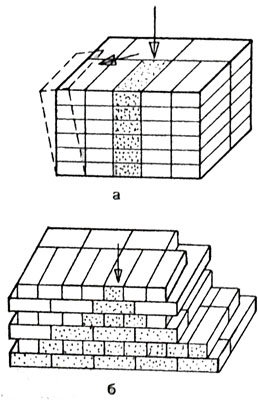

Рис. 3. Элементы кирпичной кладки: а - без перевязки швов; б - с перевязкой швов





























Многорядная перевяз­ка значительно проще. Многорядная система ре­комендуется как основная для кладки стен дома. Тол­щина швов при любой сис­теме перевязки должна быть 8—10 мм. Проверяют горизонтальность кладки через каждые 2—3 ряда и при необходимости се подправляют (уменьшают или увеличивают толщину шва).

Начинают кладку стен всегда с тычкового ряда и ведут ее от угла с лицевой версты. По краям оконных и дверных проемов для ус­тановки коробок заклады­вают с каждой стороны по 2 деревянные пробки размером в ½ кирпича (рис.4).

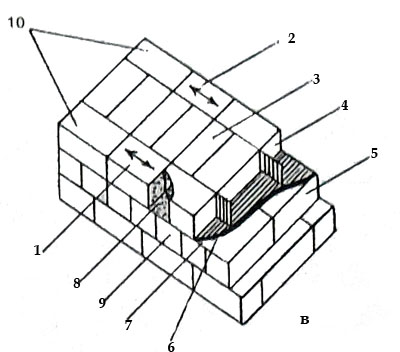

Рис. 4. Элементы кирпичной кладки: в — элементы кладки: 1 — наружное направление; 2 — внутреннее на­правление; 3 — забудка; 4 — второй ряд; 5 — первый ряд; 6 — горизон­тальный шов (постель); 7 — верти­кальный продольный шов; 8 — верти­кальный поперечный шов; 9 — фасад; 10 — продольные ряды

Пробки обертывают одним слоем рубероида, коробку также изолируют рубероидом.

Облегченная кирпичная клад­ка с воздушным промежуткомсостоит из тонкой наружной стенки толщиной в '/2 кирпи­ча, воздушного промежутка и внутренней стенки толщиной в один или полтора кирпича. Через 3—5 рядов обе стенки пе­ревязывают тычковым рядом кирпичей по всей длине стены. Кирпичные связи возможно заменить армированием сталь­ными стержнями с шагом 50 см. Чтобы сцепление с рас­твором было лучше, концы стержней не доводят до наруж­ных поверхностей стен санти­метров на 5.

Облегченная кирпичная кладка с плитным утеплителем — это обычная кладка, облицованная внутри утеплителем, с помо­щью растворных маяков. При этом образуется воздушный зазор шириной 2—4 см.

Плитные утеплители крепятся к кирпичной кладке и с по­мощью деревянных реек, прибитых к пробкам, заложенным в кладку. Плитные утеплители могут быть из арболита, фибро­лита, минеральной ваты, легкого бетона и другие. При темпера­туре воздуха -30° С необходимая теплоизоляция получается при толщине стены в полтора кирпича, утеплителе из плит тол­щиной 80 мм. При кладке стены из пустотелого кирпича доста­точна толщина стены в 25 см, т. е. в один кирпич.

Стена колодцевой кладки. Поперечные стены делают через 3 кирпича, наружные углы выкладывают тычковым рядом (рис. 5). Засыпку укладывают по мере возведения стен, слоями по 10—15 см, тщательно утрамбовывая. Каждые два слоя поли­вают известковым раствором. В качестве засыпки используется шлак, керамзит, песок, смешанный с опилками и известью-пушонкой в соотношении 1:4:1.

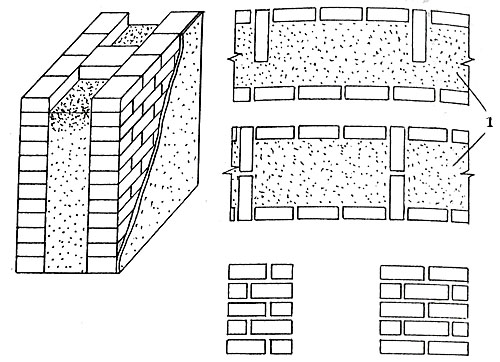

Рис. 5. Кирпичная стена колодцевой кладки:  1 — засыпка

В завершении колодцевой кладки выкладывают 3 ряда сплошной кладки с армированной сеткой в последнем ряду. Колодцевая кладка рекомендуется для домов с деревянными перекрытиями.

Облегченная кладка с горизонтальными диафрагмами — состо­ит из двух стенок в полкирпича с утеплителем между ними (рис 6).

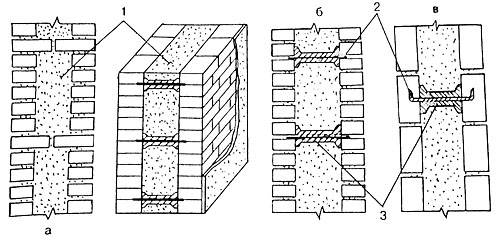

Рис. 6. Облегченная кирпичная кладка с горизонтальными диафрагмами: а - с кирпичными диафрагмами; б, в — с растворными диафрагмами, армиро­ванными стальной арматурой: 1 - засыпка или легкий бетон; 2 - арматурная сталь; 3 - раствор

Стенки связывают тычковыми рядами через 2—5 рядов кладки. Утеплителем являются те же материалы, что и при ко­лодцевой кладке. Внутренние несущие стены имеют толщину 25 см. Перегородки выкладывают в полкирпича или в четверть. Армирование кладки стальной проволокой проводят в том слу­чае, если перегородка имеет длину более 1,5 м. Кладка штукату­рится с обеих сторон цементно-песчаным раствором.

Стены из легкого монолитного бетона делают монолитными или мелкоблочными. Стены из легких бетонов пользуются спросом у застройщиков ввиду их простой технологии возведе­ния, невысокой стоимости, хороших эксплуатационных ка­честв.

Мягкий монолитный бетон получают на основе заполните­лей — шлака, керамзитового гравия, опилок. Прочный и легкий материал, шлакобетон, получается на основе топливного или металлургического шлака. Для большей прочности в бетон до­бавляется 10—20% песка от объема шлака. Стены из этого мате­риала возводят с помощью переставной щитовой опалубки вы­сотой 40—60 см из четырехсантиметровых досок (рис.7).

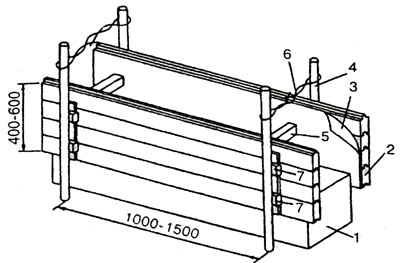

Рис. 7. Переставная щитовая опалубка: I - шлакобетон; 2 — шит опалубки; 3 — пергамин; 4 — стойки; 5 — распорка; 6 — проволочная скрутка; 7 — клинья

Изнутри щиты покрывают синтетической пленкой или перга­мином и прижимают к стойкам, установленным с обеих сторон возводимой стены на всю ее высоту. Расстояние между сосед­ними стойками не должно превышать 1,5 м. Каждая пара стоек друг против друга поверху стягивается проволочными скрутка­ми, а внутрь опалубки устанавливаются временные распорки.

 Конструкция наружных кирпичных стен

Вид

Характеристика

Толщина

Рассчетная t

кирпича

конструкции стен

стены в см

наружного воздуха

1

2

3

4



ГЛИНЯН-

Сплошная кладка

25

-5*С

ный

с внутренней

38

-10* С

обыкно­

штука туркой

51

-20* С

венный



64

-30е С

полно­

Кладка с воздушной

42

-20* С (-30* С) !

телый и

прослойкой

55

-30* С (-40* С)

силикат­



68

-40* С (-50* С) 1

ный

Колодцевая кладка с внут­







ренней штукатуркой и мине­

38

-10* С (-20* С)



ральной засыпкой с объем

51

-25* С (-35* С)



ной массой 1400 кг/м3

64

-35* С (-50* С) j



Сплошная кладка с внут­







ренним утеплением термо­

25

-20е С (-25* Q



изоляционными пли­

38

-30* С (-35* С)



тами толщиной 10 см

51

-40* С (-50* С) j



Сплошная кладка с внут­







ренней штукатуркой и-

25

-20* С (-30* С)



наружными пустотелыми

38

-30* С (-40* С)



плитными утеплителями

51

-40* С (-50* С)



толщиной 5 см





2. Пусто­

Сплошная кладка

25

-10* С

телый

с внутренней штукатуркой

38

-20* С

глиняный



51

-35* С



Кладка с воздушной про­

29

-15' С (-25* С) I



слойкой 5 см, наружной

42

-25* С (-35* С) |



и внутренней штукатуркой

55

-40* С (-50* С) j

Шлакобетон укладывают слоями по 15-20 см, уплотняя и утрамбовывая. Через 2-3 дня опалубка переставляется, но в течение десяти дней шлакобетонные стены укрываются от солнечных лучей и периодически увлажняются. Штукатурить стены можно не ранее чем через месяц с обеих сторон. Шлакобетонные стены возводятся с кирпичной облицовкой, которая выполняет роль наружной опалубки. Внутренняя деревянная опалубка крепится с помощью стоек и откосов.

Свежий шлак содержит вредные вещества, поэтому перед использованием шлак должен не менее 1 года выдерживаться под открытым небом.

Толщина стен из монолитного шлакобетона для жилых до­мов 55—60 см, для садовых домиков 35-40 см. Бетон с напол­нителем из керамзита, пемзы имеет лучшие теплозащитные свойства, поэтому толщина стен может быть уменьшена на 5-10 см.

Мелко блочные стены пользуются спросом у застройщиков, так как они наиболее дешевые. Наполнителями являются те же материалы, что и для монолитных стен. Стены дома из блоков штукатурятся с наружной стороны цементно-песчаным раство­ром. С внутренней стороны облицовывают листами сухой шту­катурки.
