Устройство кровли из неметаллических материалов

Кровля из асбестоцементных плиток

После подготовки кровельного материала, осмотра и сортировки асбестоцементных плиток, а также заготовки и установки  по технологии стальных элементов кровля (картин карнизных свесов и надстенных жело­бов, полос  расжелобков и ендов, воротника ды­мовой трубы и др.) пре­ступают к укладке плиток

Укладывают плитки на скатах снизу вверх (от карниза к kohьку и справа налево. Допус­кается укладка и в об­ратном направлении: слева направо. Кровельные работы ведутся «рус­ским способом»: плитки выкладывают одновре­менно в 2-3 рядах по диагонали внахлестку) (рис.24).

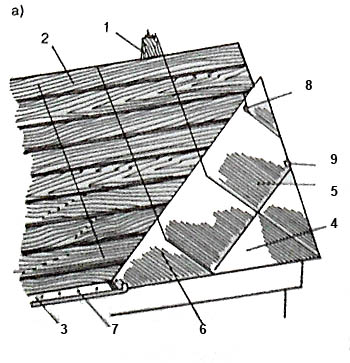

Покрытие кровли асбестоцементной плиткой

Рис. 24. Покрытие кровли асбестоцементной плиткой:
а - покрытие ската: 1 - стропильная нога; 2 - обрешетка; 3 - выравнивающая рейка; 4 - краевая плит­ка; 5 - цельная плитка; 6 - половинчатая плитка; 7 - гвоздь; 8 - противоветровая кнопка; 9 - противоветровая скоба

В карнизном ряду кладут краевые плитки 4, которые крепят двумя гвоздями 7, далее все четные ряды (в том числе второй) начинают с укладки полуплиток 6, а все нечетные - целых плиток. Полуплитки крепят гвоздями а целые плитки - двумя гвоздями и противоветровой кнопкой 8. Кнопку устанавливают на нижележащую плитку и одновременно ее головку заводят под обрезанные углы рядовых плиток так, чтобы стержень кнопки оказался между ними. Сверху место стыка углов нижележащего ряда накрывается нижним углом плитки верхнего ряда, в кото­ром имеется отверстие для стержня кнопки. Легким на­жимом молотка стержень при­гибается к плоскости. Крае­вые и фронтонные плитки крепятся также при помощи противоветровых скоб 9 (что очень важно в районах с силь­ными ветрами).

Плитки нельзя приколачи­вать гвоздями наглухо - в них могут появиться трешины. Вместе с тем слабое крепление позволит кровле вибрировать. Головки гвоздей должны толь­ко соприкасаться с поверхно­стью плиток.

Для облегчения кровель­ных работ до начала покрытия скатов асбестоцементными плитками желательно нанести разметочную сетку. Ширина каждой ячейки сетки - 23,5 см, а высота - 22,5 см.

Кровельные работы лучше выполнять сидя на скамейке укрепленной на обрешетке. Необходимо также иметь возок и ящик с крепежными деталями.

Карнизы крыши из асбестоцементных плиток покрывают стальными картинами карнизных свесов, а разжелобки — зара­нее подготовленными полосами из оцинкованной стали. Дымо­вую трубу обшивают стальным воротником. Места примыкания кровли к вертикальным плоскостям закрывают фартуками из кровельной стали, нижние концы которых на 15 см перекрыва­ют кровельные асбестоцементные плитки. Эти концы крепятся противоветровыми кнопками и шурупами с полукруглыми го­ловками или одними кнопками. Головки шурупов могут иметь стальные и резиновые шайбы, смазанные суриковой замазкой. Шурупы вкручиваются до того момента, пока из-под шайбы не начнет выступать замазка. Замазку необходимо сразу пришпаклевать.

Для покрытия конька и ребер (рис.25) на вершине стропил 1 крепится коньковый брус 10, а по нему прокладывается рубе­роидная лента 11. По коньковому брусу укладывают желобча­тые асбестоцементные коньки 12, имеющие с одной стороны расширенный конец 13, а с другой — суженный. Первый конек укладывается расширенным концом к фронтонному свесу или внизу ребра и закрепляется противоветровой скобой. Узкий ко­нец крепится скобой 14 и гвоздями 7. На узкий конец первого конька до упора надевается расширенным концом второй ко­нек. Нахлест при этом должен быть равен 70 мм. Все узкие рас­трубы коньков крепятся так же, как первый конек.

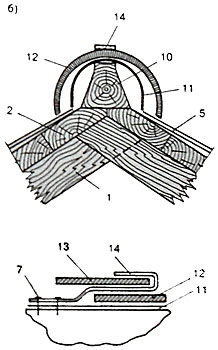

Покрытие кровли асбестоцсментной плиткой

Рис. 25 Покрытие кровли асбестоцсментной плиткой: б — покрытие конька: 1 — стропильная нога; 2 — обрешетка; 5 — цельная плитка; 7 — гвоздь; 10 — коньковый брус; 11 — рубероид­ная лента; 12 — желобчатый конек; 13 - накрывающий конец желобчато­го конька; 14 — скоба.

Кровля из асбестоцементных волнистых листов, и листов, не содержащих асбест.

После подготовки основания под кровлю производится ос­мотр и подготовка к укладке в соответствии с выбранным спо­собом волнистых асбестоцементных листов, замеряются .их длина и ширина, просверливаются отверстия, необходимые для креплений (сверло для этого применяется диаметром на 2 мм превышающим диаметр гвоздя или .шурупа) и обрезаютря углы или продольные полосы листов.

Первый способ - укладка со смещени­ем продольных кро­мок листов на одну волну по отношению к таким же кромкам листов ранее уложен­ного ряда (рис.26).

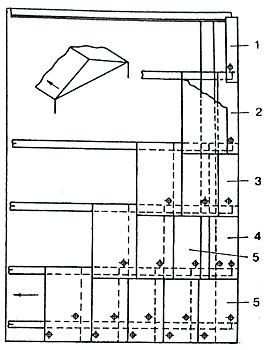

Покрытие скатов волнистыми листами со смещением на волну

Рис. 26 Покрытие скатов волнистыми листами со смещением на волну:  1 -  двухволновый лист; 2 — трехволновый лист; З - четырехволновый лист; 4 — пятиволновый лист; 5 — полномерный лист

Второй способ - укладка с совмещени­ем продольных кро­мок листов во всех вышеукладываемых рядах (рис.27).

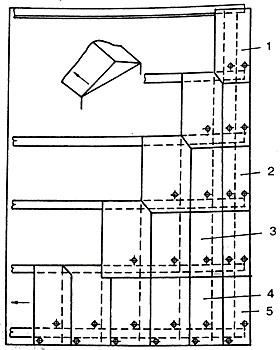

Покрытие скатов волнистыми листами с совмещением кромок

Рщ 27. Покрытие скатов волнистыми листами с совмещением кромок: 1-коньковый лист; 2 - фронтонный лист; 3 -  рядовой лист; 4 - сливной лист; 5 - угловой лист.

Первый способ предпочтителен для узких по уклону, но длинных в попе­речном направлении скатов; второй — для широких по уклону, но коротких в попе­речном направлении скатов.

Различные спосо­бы кровельных работ требуют волнистых асбестоцементных листов различной кон­фигурации. Для укладки листов со смещением продольных сты­ков необходимо достаточное число листов с двумя, тремя, че­тырьмя и пятью волнами, а также полномерные, целые листы. Для укладки листов с совмещением продольных стыков у листов обрезают различные углы (рис.28). Обрезка углов производится в стусле (специальном кондукторе с направляющими).

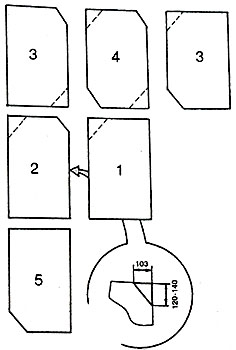

 Порядок обрезки листов при их укладке с совмещением : продольных стыков

Рис. 28. Порядок обрезки листов при их укладке с совмещением : продольных стыков:  1 – угловой лист, 2 – сливной лист, 3 - фронтонный лист, 4 – рядовой лист, 5 - коньковый лист.

В том и другом случае волнистые асбестоцементные листы укладывают на скатах справа налево и снизу вверх. Исключение возможно, если необходимо учитывать направление ветра: листы можно уложить и слева направо, ес­ли направление гос­подствующего ветра идёт навстречу тра­диционному спосо­бу укладки. В попе­речном направлении листы укладываются внахлестку на одну волну, а в продоль­ном — с перекрыти­ем на 140 мм (при уклоне 58%) или на 120 мм (при более крутом склоне).

Крепят волнис­тый шифер гвоздями, шурупами, иногда противоветровыми скобами (на свесах) через каждые 1,0— 1,5 м. Карнизные и фронтонные ряды крепят- двумя  гвоздями на один лист, рядовые - по одному гвоздю (шурупу). Отверстия для крепления сверлят после укладки смежных листов. Открытые шляпки гвоздей и шурупов защищают антикорро­зийным покрытием (лаком, олифой, краской или эпоксидной

Уязвимым местом кровель из волнистых асбестоцементных листов являются зазоры и щели, образующиеся в местах сопря­жения листов. Поэтому зазоры, превышающие 7 мм рекоменду­ется промазывать готовыми герметиками или холодной масти­кой, наносимой слоем толщиной 5—6 мм и шириной 30-40 мм (в поперечных соединениях) и 60—70 мм (в продольных стыках).

На крышу волнистые асбестоцементные листы подают­ся подъемником или краном, а: непосредственно по местам укладки развозятся на возках по 6-8 штук в каждом. Уклад­ка шифера ведется на коленях или сидя на обрешетке.

Для покрытия конька кры­ши (Рис 29) на стропила внача­ле устанавливают брусок и с двух сторон от него крепят по два обрешеточных бруса 2. К цент­ральному бруску крепят скобы 3. для подвеса ходовых мостиков и коньковый брусок 4, верхняя грань которого закруг­лена. Коньковый брусок по всей длине оборачивается рубероидом 5, поверх которого укладываются коньковые листы, -укладывающиеся на смежные скаты, причем первым крепится конек 6, удлиненный на 10 мм, а вторым — более короткий конек 7. Коньки кладутся расширенным концом по на­правлению к фронтону. Отверстия для крепления сверлятся сра­зу на обоих коньках; по два — на плоском отвороте и по два на продольной оси горба. При этом отверстия на отворотах должны проходить через гребни волн листов основного покрытия 9.

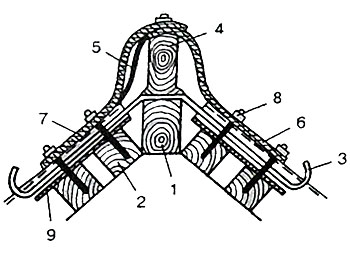

Покрытие конька шиферной кровли:

Рис. 29. Покрытие конька шиферной кровли: 1 — центральный брусок; 2 - брусок обрешетки 3 -- скоба для крепления ходовых мостиков; 4 - коньковый брусок; 5 - рубероид; 6 — нижний уд­линенный конек; 7 — верхний укоро­ченный конек; 8 — гвоздь,9 – лист основного покрытия

Воротник дымовой трубы (рис.30) делают из готовых асбестоцементных уголков; причем рядовое покрытие ската устраи­вается вплотную к стволу трубы. Широкие горизонтальные от- 2 и боковых 3 уголков воротника крепят шурупами, пропускаемыми через гребни волн основного по­крытия.

В случае, когда готовые асбестоцементные уголки отсутствуют, для покрытия разжелобков, ендов, конька, ребер примыканий и устройства воротника дымовой трубы мо­жет быть использована кровельная сталь.

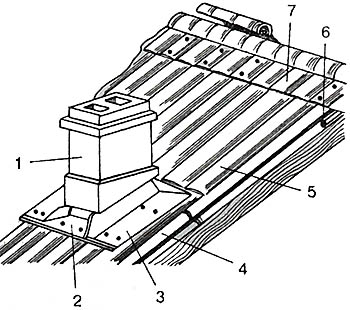

Устройство воротника трубы для кровли из асбестоцементных листов

Рис 30. Устройство воротника трубы для кровли из асбестоцементных листов: 1- ствол дымовой трубы; 2 – передний угол воротниа; 3 – боковой уголок; 4 – волнистый лист основного покрытия; 5 – затрубный уголок; 6 – скоба для крепления ходового мостика; 7 – конек.

Окончательно уложенную кровлю из волнистых асбестоцементных листов можно окрасить нитроэмалями, масляными или перхлорвиниловыми красками, либо оста­вить их без окраски. Можно вопрос цвета крыши решить ранее, при заготовке материалов и сразу купить шиферные листы нужного  цвета.

Изложенная выше схема устройства кровли из волнистых асбестоцементных листов не зависит от профиля и марки применяемого шифера.

По той же технологии ведется устройство кровель из безасбестового или цементно-волокнистого шифера, из листов «Ондулина», «Вартти-2000» прозрачных волнистых кровельных материалов, но при их применении необходимо учитывать до­полнительные требования и рекомендации фирм и предприя­тий-производителей.
