Устройство кровли из черепицы
Кровли из глиняной и цементно-песчаной черепицы
Все мелкоштучные кровельные материалы укладываются внахлест.
Существует:
одинарный нахлест, дающий однослойное кровельное покрытие. Этот вид нахлеста образуется пазовой ленточной или штампованной и цементно-песчаной (каждая черепица имеет фальц и пазы и может гребнем цепляться за смежные черепицы);
двойной нахлест, дающий двухслойное и даже трехслойное кровельное покрытие. Этот вид нахлеста образуется плоскими штучными материалами — плоской ленточной черепицей, сланцем и т. п. Количество слоев покрытия при двойном нахлесте зависит от величины нахлеста, так как вышележащие ряды перекрывают нижние более, чем на половину длины черепицы.
Однако, при этом нельзя забывать, что при двойном и более нахлесте значительно возрастает вес кровли. К обрешетке черепица крепится гвоздями, скобами, кляммерами, проволокой пропускаемой в отверстия черепицы, или держится за счет собственного веса. Плоская ленточная черепица обычно прибивается гвоздями или крепится кляммерами. Кляммерой фиксируется сразу две черепицы. Горизонтальный отворот кляммеры ложится сверху уже прикрепленной черепицы, а под вертикальный отворот подводится смежная черепица. Кляммерные крючки прибиваются к обрешетке со стороны чердака. Сверху отвороты кляммер закрываются вышерасположенным радом черепицы.
Проволокой крепят все черепицы, располагаемые на карнизных и фронтонных свесах, на ребрах и на коньке. Прикарнизные и фронтонные черепицы можно прикрепить специальными скобами. На крышах с уклоном 35—45°, или расположенных в регионах с сильными ветрами, черепицу привязывают через один ряд. При уклонах более 45' проволокой крепят каждую черепицу.
Черепичная кровля имеет рисунок, при котором черепицы смежных рядов перевязаны, подобно кирпичам в кладке стены, т. е. стык 2-х черепиц, вышерасположенного ряда, приходится на середину черепицы ряда, расположенного ниже. Чтобы добиться этого, все нечетные ряды начинаются и заканчиваются целыми черепицами, а все четные — половинчатыми.
Направление укладки черепицы: снизу вверх (от карниза к коньку) и справа налево (для пазовой черепицы), слева направо (для желобчатой черепицы) или от любого фронтона (для плоской черепицы).
Укладка производится в 3—4 рядах одновременно и ведется в следующей последовательности (рис. 17): в прикарнизном ряду выкладывают две целые черепицы; во втором — сначала половинку, а затем целую; в третьем ряду — одну целую черепицу. Затем возвращаются к первому ряду и кладут еще по одной черепице во всех уже начатых рядах (первом, втором и третьем). В четвертом ряду крепят одну половинчатую и одну целую черепицу, в пятом — одну целую — и снова возвращаются к первому ряду, чтобы добавить по одной целой черепице во все уложенные ряды и т. д. Конек покрывают коньковой черепицей.
Для того, чтобы нагрузка на стены здания от кровли была равномерной, укладку черепицы желательно вести одновременно на обоих скатах. Крепится черепица проволокой или гвоздями, пропускаемыми в соответствующие отверстия.
Через 3—4 месяца, после укладки черепицы, поперечные швы рекомендуется промазать со стороны чердака известковым раствором с добавлением в него волокнистых материалов (пакли, сечки), а сверху покрасить масляной краской.

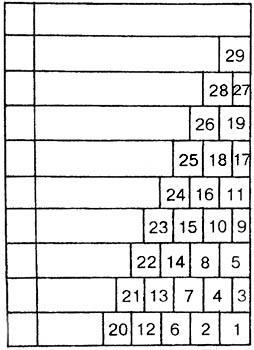

Рис.17. Порядок укладки черепицы
Покрытие скатов
Черепица на скатах укладывается по-разному в зависимости от своей формы. Различают плоскую, пазовую ленточную, пазовую штампованную и желобчатую рядовые черепицы из глины или цементно-песчаного раствора.
Плоская черепица (рис. 18) образует довольно тяжелую двухслойную или трехслойную кровлю. Укладывается она от любого фронтона, крепится гвоздями или кляммерами, а крайние черепицы — специальными скобами или проволокой. Прикарнизный ряд укладывается на сплошную обрешетку карнизногосвеса, при этом черепицы цепляются за край карнизной обрешетки. Черепицы второго ряда крепятся за верхний торец черепиц первого ряда. Все последующие ряды крепят за бруски обрешетки подобно первому ряду за исключением приконько- вого ряда, который уклады, вается подобно второму прикарнизному ряду.

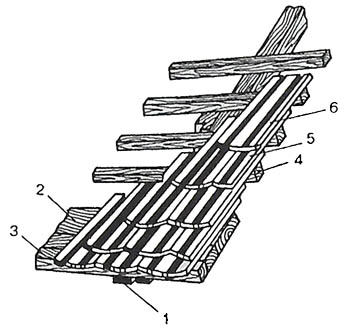

Рис. 18. Устройство кровли из плоской черепицы: 1 — стропильная нога; 2 — дощатый настил; 3 — выравнивающая рейка; 4 - обрешетка; 5 - нижняя черепица; 6 — верхняя черепица
Пазовая ленточная черепица (рис. 19) имеет продольные пазы, благодаря которым образует более прочное и водонепроницаемое кровельное покрытие и укладывается в один слой.
Укладывается справа налево, начиная с фронтонного или вальмового края. Пазы черепиц должны плотно цепляться друг за друга. Если черепица закреплена в пазе соседней черепицы не очень плотно, место их соединения промазывают известково-цементным раствором.
Из пазовой ленточной черепицы устраивают крыши простой конфигурации.

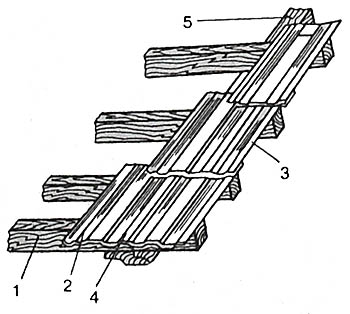

Рис. 19. Устройство кровли из пазовой ленточной черепицы: 1 — карнизная обрешетина; 2 — верхняя черепица; 3 — нижняя черепица-; 4 — продольный стык;, 5 — стропильная нога
Пазовая штампованная и цементно-песчаная черепица (рис. 20) имеет как продольные, так и поперечные пазы и также образует однослойную кровлю. Благодаря поперечным гребням получаются прочные водонепроницаемые стыки не только в продольном, но и в поперечном направлении. Черепица укладывается справа налево и крепится к обрешетке проволокой или скобами.
Глиняная штампованная и цементно-песчаная черепицы являются самыми водонепроницаемыми видами черепичной кровли.

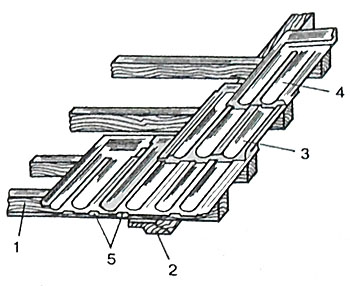

Рис. 20. Устройство кровли из пазовой штампованной черепицы: 1 — карнизная обрешетина; 2 — стропильная нога; 3 — нижняя черепица; 4 — верхняя черепица; 5 — продольный стык
Желобчатая черепица (рис. 21) используется не только для покрытия конька и ребер, но и для устройства рядовой кровли. Желобчатую кровлю делают обычно на клашах уклоном 20—33%. При меньшем уклоне вода будет протекать в местах стыков а при большем уклоне существует опасность того, что черепица сползет с крыши.
В отличие от ранее рассмотренных черепичных кровель для желобчатой черепицы требуется сплошное деревянное основание 6. Крепится она известковым растворов с добавкой волокнистых материалов или глиной, смешанной с рубленой соломой. Толщина известкового или глиняного слоя — 4 должна составлять 1—12 мм. Промежутки между основанием и черепицей заполняются кирпичным или черепичным шебнем - 9. Укладывается желобчатая черепица слева направо таким образом, чтобы суженный край черепицы смотрел вниз. Черепицу вышерасположенного ряда входят нижними суженными краями в верхние расширенные края черепицы нижерасположенного ряда.

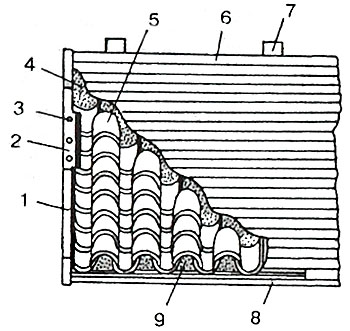

Рис. 21. Устройство кровли из желобчатой черепицы: 1- ветрбвая доска; 2 — прижимная планка; 3 - гвоздь; 4 - известковый (глиняный) раствор; 5 - черепица; 6— цельное дощатое основание; 7 — стропильная нога; 8 - выравнивающая рейка; 9 - заполнитель (черепичный бой)
Устройство воротника дымовой трубы
На черепичной кровле вокруг трубы делают так называемую «выдру» из цементно-песчаного раствора. Это одно из самых уязвимых мест такой кровли, т. к. плохой по качеству раствор или плохое качество его укладки со
временем может растрескаться и дать течь. Поэтому на выполнение этого элемента необходимо обращать особое внимание (рис. 22).
Черепичное покрытие должно плотно лежать на обрешетке вокруг ствола дымовой трубы. Щель между стволом и кровлей выкладывается подворотничками из оцинкованной стали. Затем ее заполняют цементно-песчаным раствором таким образом, чтобы вокруг трубы образовался воротник 1 выступающий над кровлей. Нижняя часть воротника расширена и плотно лежит на черепичной кровле 2, а вверхняя часть точно облегает ствол дымовой трубы 3. Для лучшего отвода воды на воротнике со стороны конька устраивают выступ с двумя наклонными плоскостями.

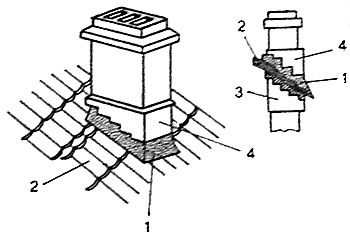

Рис. 22. Черепичная кровля. Устройство воротника дымовой трубы : 1 — воротник из раствора; 2 - черепица; 3 - нижнее утолщение ствола; 4 — верхнее утолшение ствола.
