Жесткая гидроизоляция

Цементно-песчаная гидроизоляция слоем до 25 мм после затвердения прочно сцепляется с изолируемой по­верхностью. Цемент и песок берут в со­отношении 1:1; 1:2; 1:3. Такую гидроизо­ляцию устраивают двумя способами: оштукатуриванием (давление грунтовых вод не более 0,5 Мн/м² (5 атм) и торкре­тированием при давлении грунтовых вод (0,6-0,8 Мн/м² (6-8 атм) с помощью торкрет-установки.

Торкретная штукатурка называется так по способу нанесения на поверхно­сти гидроизоляционной штукатурки тор­кретированием. Сущность торкретиро­вания заключается в том, что сухая смесь цемента с высушенным песком (так на­зываемая гарцовка) подается специаль­ным аппаратом (цемент-пушкой) под давлением сжатого воздуха по резино­вому шлангу к распылительной форсун­ке (соплу); туда же по другому шлангу поступает вода. В распылительной фор­сунке гарцовка смачивается водой, образуя влажную смесь (раствор). Эта смесь выбрасывается из форсунки на оштукатуриваемую поверхность и, с си­лой ударяясь об нее, образует в слое на­мета уплотненную цементную корку. В первый момент нанесения раствора, ког­да слой еще очень тонкий, заполнитель (песок) отскакивает от поверхности. В дальнейшем (с увеличением толщины слоя) заполнитель прекращает отскаки­вать, и раствор плотно укладывается на торкретируемую поверхность. При тор-i кретировании полов отскочивший ра­створ следует сметать с поверхности до нанесения на нее слоя торкрета, в прон тивном случае они изолируют оштукату­риваемую поверхность от наносимого торкрета, что ослабит сцепление с ней.j

Состав сухой смеси предусматрива­ется проектом сооружения. Обычно он находится в пределах 1:2-1:3 (цемент : песок). В качестве вяжущего применя­ют портландцемент, пуццолановый порт­ландцемент и шлакопортландцемент необходимой марки. Песок берут квар­цевый чистый, без примеси, промытый и высушенный, острозернистый, разной крупности. Состав песка по крупности должен быть следующий: первая круп­ность — 1,5 мм, вторая — 1 мм, третья — песок, проходящий без остатка через сито с 250 отв/см². На 5 объемных час­тей песка первой крупности берут 3 ча­сти второй и 1 часть третьей крупности. Перед нанесением торкретной штука­турки поверхности должны быть очище­ны от грязи, жира, брызг бетона и т. п.; на ранее оштукатуренных поверхностях ста­рую штукатурку отбивают. С бетонных оснований удаляют отслаивающиеся ча­сти, расшивают трещины и тщательно заделывают их цементным раствором, бетонные поверхности насекают. Перед нанесением каждого слоя торкрета по­верхность обильно промывают водой из брандспойта.

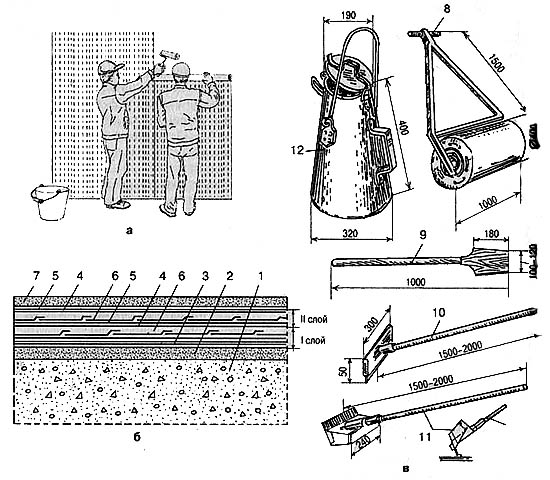

Рис. 24. Устройство оклеенной гидроизоляции: а — на вертикальной поверхности б — на горизонтальной поверхности; в — инструменты и приспособления: 1 — изолирув' мый пол (конструкция); 2 — выравнивающая стяжка; 3 — грунтовка; 4 — покровный слой; 5 — подклейка; 6 — рулоны; 7 — защитная стяжка; 8 — каток; 9 — лопатка-шпатель; 10 — гребок; 11 — ковш-шпатель; 12 — бачок для переноски горячих мастик

В случае необходимости можно про­изводить гидроизоляцию конструкций со слабой поверхностью, то есть когда прочность материала конструкции у ее поверхности ниже прочности торкрет­ной штукатурки, последнюю наносят по металлической сетке, натянутой на на­дежно прикрепленный к поверхности каркас из стальной арматуры.

При наличии в отдельных местах изо­лируемой поверхности течи (свищей) или следов фильтрации, такие места дренируют. Для этого место свища рас­чищают в виде «ласточкиного хвоста» в толще оштукатуриваемой конструкции, туда вставляют трубку, обернутую пак­лей, а затем пространство вокруг нее торкретируют раствором на быстро- твердеющем цементе. Наружный конец трубки должен на 1 см не доходить до будущей поверхности слоя изоляцион­ной штукатурки.

По окончании схватывания нанесен­ного вокруг трубки торкрета ее отвер­стие заглушают, и поверхность над ней торкретируют одновременно с осталь­ной поверхностью гидроизоляции за­подлицо.

Торкретную штукатурку наносят сло­ями по 8-10 мм, но не более 15 мм в один прием. Количество слоев и общая толщина торкретной штукатурки пре­дусматриваются проектом сооружения. Следует иметь в виду, что чем больше слоев торкретной штукатурки наносится, тем большее число водонепроницаемых корок образуется, тем выше качество гидроизоляции. Необходимо следить за тем, чтобы ничего не разъединяло один слой от другого во избежание плохого сцепления их между собой. Качество сцепления слоя торкрета с основанием обнаруживают простукиванием его мо­лотком после затвердения. При плохом сцеплении издается глухой «бучащий» звук. Каждый следующий слой торкрета наносят через сутки после нанесения предыдущего. Кромки незаконченных участков штукатурки отделывают в виде скоса шириной до 15 см, поверхность скоса процарапывают стальной щеткой до затвердения раствора, а при возоб­новлении работы поверхность смачива­ют водой.

При нанесении раствора распыли­тельную форсунку (сопло) следует дер­жать перпендикулярно к оштукатурива­емой поверхности на расстоянии около 60 см от нее. Длина резинового шланга должна быть 35-40 м. При работе нуж­но закруглять все углы и сопряжения плоскостей.

После схватывания последнего слоя торкрета рекомендуется нанести еще один дополнительный слой толщиной 3-5 мм под затирку. Каждый свежеуложенный слой торкрета надо предохранять от быстрого высыхания (покрывать мешка­ми, рогожей и соломенными матами и часто смачивать рассеянной струей во­ды). Такой уход за готовой торкретной штукатуркой осуществляют в течение 5- 10 дней.

При устройстве гидроизоляции в подвалах, погребах, находящихся под постоянным воздействием воды, в каче­стве вяжущего раствора применяют пуц- цолановый портландцемент, смачивая штукатурку в течение 3-х дней.

Гидроизоляцию производят цемент­ным раствором с добавлением церезита.

Выполняют работы в такой последо­вательности:

• приготавливают раствор, смеши­вая сухую смесь, состоящую из 1 части цемента, 2-3 частей мелкого песка, а затем затворяют церезитовым молоком (1 часть церезита и 10 частей воды) до нужной густоты;
• на подготовленное основание на­носят приготовленный раствор общей толщиной от 2 до 4 см, в зависимости от величины давления воды.

Раствор наносят в 2-3 слоя (обрызг, грунт, накрывка). Первый слой из жидко­го раствора (обрызг) не разравнивают — он служит основанием штукатурки; вто­рой, густой слой (грунт) разравнивают полутерком, этим слоем выравнивают поверхность. Его можно наносить нужной толщины в несколько приемов ковшом или штукатурной лопаткой (рис. 25).

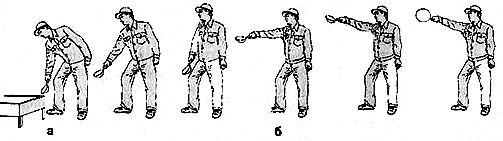

Рис. 25. Приемы набрасывания ковшом: а — набор раствора из ящика; б — после­довательность набрасывания

Выплескивая раствор из ковша, дела­ют движение, напоминающее запятую, j

Часто раствор на вертикальную по­верхность наносят с помощью штукатур­ной лопатки и деревянного или дюралю­миниевого сокола (рис. 26).

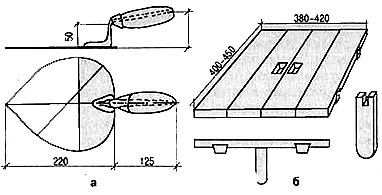

Рис. 26. Инструмент для набрасывания и намазывания раствора: а — штукатур­ная лопатка; б — сокол деревянный

Сокол представляет собой деревян-i ный щит с ручкой. На него укладывают порцию раствора, которую затем наби­рают лопаткой (соколом можно также намазывать, разравнивать и заглажи­вать раствор).

После нанесения обрызга наносят слой грунта. Каждый слой грунта и на- крывки разравнивают. Чем лучше будет разровнен слой грунта, тем легче на него нанести слой накрывки. Чтобы получить ровную поверхность, штукатуркуразравнивают длинными полутерками (0,75-1,0 м). В узких местах применяют маленькие полутерки. Для разравнива-1 ния раствора на различных оштукатури-1 ваемых поверхностях применяют соко­лы, полутерки,

правило (рис. 27) и маяки. Завершающим процессом отделки шту­катурки являются накрывка и затирка.

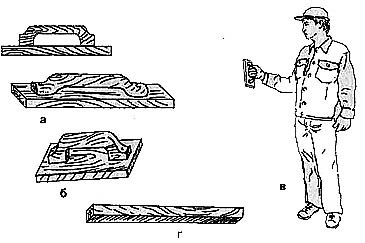

Рис. 27. Инструмент для разравнивания и затирки: а — полутерки разной длины; б — терка; в — хватка терки и затирка поверхности; г — правило длиной 2 м

Вместо затирки штукатурку часто заглаживают. Чистота отделанной по­верхности во многом зависит от качест­ва раствора для накрывки. За 15-20 мин до нанесения накрывки грунт следует смочить водой. С увлажненным грунтом накрывка сцепляется прочнее, благода­ря чему достигается образование моно­литной корки.

Производя гидроизоляцию погреба или подвала, раствор можно намазать.

При оштукатуривании раствор грун­та намазывают с сокола. Разравнивают раствор соколом или полутерком. Для большей точности раствор грунта допол­нительно срезают правилом длиной 2 м.

При намазывании в правую руку бе­рут штукатурную лопатку, а в левую — со­кол с раствором. Сокол приставляют к оштукатуриваемой поверхности так, чтобы одна сторона его отстояла от по­верхности на 50-100 мм, что зависит от количества и густоты раствора, а дру­гая — на величину, равную толщине на­носимого слоя раствора.

Чтобы создать необходимый нажим на раствор, сокол прижимают к поверх­ности концом лопатки, упирая ее под шпонку. Намазывая раствор на стену, сокол передвигают снизу вверх.

Разравнивание каждого слоя штука­турного намета производятдеревянным полутерком, который протягивают сни­зу вверх, нажимая на раствор. После разравнивания очередного слоя штука­турки по всему участку стены полутерок ставят вертикально и производят раз­равнивание слоя в поперечном направ­лении. По окончании движения полуте­рок во избежание отрыва слоя раствора плавно снимают с оштукатуриваемой поверхности. Окончательное выравни­вание поверхности производят прави­лом в разных направлениях.

Затирают штукатурку в подвале или погребе по грунту или накрывке, выпол­ненной на мелком песке вкруговую или вразгонку (рис. 28).

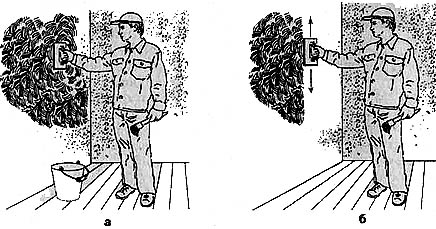

Рис. 28. Затирка штукатурки теркой на стенах: а — вкруговую; б — вразгонку

Если слой грунта до затирки пересох, за 20-30 мин до нанесения накрывки его смачивают водой. Поверхность отделы­вают затиркой или заглаживанием. К затирке приступают после того как ра­створ накрывки немного затвердеет. Затирку можно производить деревян­ной, войлочной,поролоновой (заглажи- вание) фетровой или пенопластовой теркой. Заглаживание выполняют металлической гладилкой или деревянным полутерком с прибитой резиновой поло­сой , выступающей на 2-3 см за края де-; ревянного полотна.

Набрасывая раствор штукатурной лопаткой с сокола для выплескивания раствора, кистью руки делают движе-1 ние, напоминающее удар шарика ракеткой снизу вверх (рис. 29, а, б), а нама-1 зывание проводят тыльной стороной штукатурной лопатки.

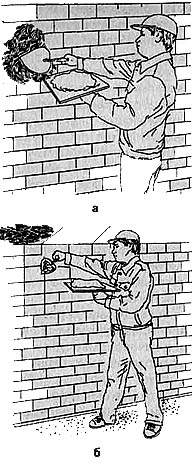

Рис. 29. Набрасывание и намазыва­ние раствора штукатурной лопаткой: а — на вертикальную поверхность (стены); б — на горизонтальную поверхность(потолок)

Штукатурная гидроизоляция из кол-£ лоидного цементного раствора (КЦР) применяется в следующих случаях:

• для противофильтрационной водонепроницаемой защиты подземных погребов, подвалов и подводных сооружений при работе гидроизоляции на при-! жим;

для тех же целей при работе гид­роизоляции на обрыв, то есть при уст­ройстве ее со стороны, противоположу ной прижимающему действию напора

(величина действующего напора не дол­жна превышать 2 кгс/см², или 0,2 МПа);

• для защиты подвальных помеще­ний при работе гидроизоляции на отрыв с напором до 2 кгс/см² (0,2 МПа) при по­вышенной и постоянной влажности воз­духа;
• для защиты сооружений, емкос­тей, бассейнов, градирен и т. д., подвер­гающихся воздействию нефтепродуктов и других органических веществ, когда нельзя использовать асфальтовые мате­риалы.

Наносить КЦР можно как обычными штукатурными способами, так и мето­дом торкретирования (гидроизоляция активированным торкретом).

Покрытия из КЦР должны иметь такие физико-технические характеристики:

• механическую прочность при сжа­тии не менее 200 кгс/см² (20 МПа);
• адгезию к изолируемым поверх­ностям не менее 5 кгс/см² (0,5 МПа);
• морозостойкость более 150 цик­лов.

Для значительного повышения адге­зии КЦР наносят на свежеуложенный слой коллоидного цементного клея (КЦК). Сухую смесь коллоидного цемент­ного клея получают измельчением це­мента и кварцевого песка (в соотноше­нии по массе 7:3) в вибромельнице до удельной поверхности 5000 см²/г. Одна­ко в качестве самостоятельного слоя гид­роизоляции КЦК использовать нельзя, так как получающееся покрытие вслед­ствие усадки клея не обладает трещино- стойкостью.

Коллоидный цементный раствор при­меняют для гидроизоляции горизон­тальных, наклонных и вертикальных по­верхностей, активированный торкрет— преимущественно для наклонных и вер­тикальных поверхностей.

Нельзя применять такие покрытия на нежестких и трещиноватых основаниях (например, на деревянных конструкци­ях, по металлу толщиной менее 4 мм, по железобетонным несущим конструкциям при возможности раскрытия трещин бо­лее чем на 0,1 мм), а также при воздей­ствии химически агрессивных к обыч­ному портландцементу жидкостей. Не допускается применение покрытий из КЦР в условиях электрохимической агрессивности окружающей среды с блуж­дающим электрическим током.

С целью увеличения трещиностойко- сти в КЦР вводят полимерные добавки (латексы, полиэтиленовую эмульсию, дисперсии на основе эпоксидных смол). Коллоидные цементные растворы, мо­дифицированные добавками полиме­ров, называются коллоидными поли- мерцементными растворами (КПЦР).

Водонепроницаемость покрытия на основе КЦР, КПЦР и активированного торкрета обеспечивается следующими факторами:

• мелкокристаллической структу­рой затвердевшего цементного раство­ра с порами преимущественно замкну­той формы;
• сплошностью самого покрытия.

Сплошность покрытия создается засчет различных дополнительных мер, в частности путем нанесения водонепро­ницаемых пленочных покрытий из сили­катных растворов, битумных и этинолевыхлаков, смол, полиэтиленовых пленок. Такая защита предохраняет поверх­ность свежеуложенного КЦР от испаре­ния химически связываемой воды.

Область применения КЦР несколько ограничена при использовании его на открытых поверхностях сооружений, подвергающихся постоянному воздей­ствию повышенных температур и сол­нечной радиации, из-за возможного трещинообразования в процессе экс­плуатации. Поэтому для увеличения де- формативности покрытий из КЦР в его состав вводят добавки полимеров, рав­номерно распределяющиеся в порах затвердевшего цементного раствора и рридающие материалу покрытия необ­ходимую в этих условиях эластичность.

Нельзя применять КЦР и КПЦР при Отрицательной температуре (минималь­ная температура при выполнении работ

+5 ”С). Использование КЦР и КПЦР в аг­рессивной среде(солевой,сульфатной, морской) ограничено, а в общекислот­ной среде недопустимо.

Металлическая гидроизоляция применяется при больших гидростати­ческих напорах. Выполняется она чаще всего из листовой стали.

Гидроизоляцю из листовой стали тол­щиной 2-6 мм устраивают по внутренне­му контуру изолируемой конструкции.

Листы соединяют электросваркой, при помощи закладных деталей и анке­ров крепят к конструкции, составляя с ней единое целое.

Расстояние между точками закрепле­ния, глубина заделки анкеров зависят от величины напора воды на конструкцию подвала, погреба.

При возведении погреба из бетона металлические листы могут использо-ваться в качестве опалубки. Открытые поверхности листа со стороны грунта окрашивают антикоррозийными составами. С внутренней стороны такую гид- j роизоляцию не оштукатуривают, а лишь защищают от коррозии или облицовывают (рис. 30).

Рис. 30. Устройство металлической гидроизоляции: 1 — пол гаража; 2 — ме­таллическая гидроизоляция (готовая сва­ренная коробка устанавливается при бето­нировании днища); 3 — анкерные скобы через 300-500 мм в шахматном порядке; 4 — бетонная стенка; 5 — окантовка из угол­ковой стали 30x30x4 мм; 6 — бетонная под­готовка по утрамбованному грунту

Гидроизоляция погребов и подвалов может быть выполнена путем укладки водонепроницаемых бетонов и раство­ров, нанесения гидрофобизирующих покрытий, напыления стеклопластика и другими способами.

Синтетические рулонные материа­лы — винипластикат, полиэтилен и пр. — укладывают на влажное основание без приклейки мастиками, полотнище соеди­няют между собой при помощи сварки.

Винипластикат укладывают по вы­ровненному тонким слоем песка бетон­ному основанию, сверху насыпают за щитный слой влажного песка толщиной 2-3 см. Верхние концы каждого слоя винипластиката приклеивают к стенам битумной мастикой. Так же на основание укладывают и полиэтилен.

Поверх изоляционного слоя устраи­вают цементную или асфальтовую стяж­ку толщиной 3-5 см, а на вертикальную поверхность наносят штукатурку из це­ментного раствора по закрепленной металлической сетке.
