Заполнение перекрытий

От правильно выполненного перекрытия зави­сят теплопроводность и звукопроводность дома.

Междуэтажные перекрытия состоят из балок, наката, образующего потолок, пола и засыпки. Для укладки наката к балкам прибивают так называе­мые «черепные» бруски сечением 4x4 или 5x5 см или выбирают в них «черепа» (шпунты). Пластины

наката должны плотно примыкать друг к другу (луч­ше четвертями) и быть на одном уровне с нижней стороной балки, для чего их концы приходится под­резать. Если потолок не штукатурят, пластины стро­гают. Уложив накат, его покрывают слоем (2 — 3 см) глинопесчаной смазки или толя, причем так, чтобы он накрывал половину высоты балки. На высохшую смазку или толь насыпают рыхлую за­сыпку требуемой толщины. Чтобы при мытье по­лов влага случайно не попадала на засыпку, сверху ее рекомендуется закрыть толем. После этого на часто уложенные балки настилают доски пола, а если балки уложены редко, то на них кладут снача­ла лаги, изолируют двумя-тремя слоями толя или картона, настилают по ним пол, не забыв сделать вентиляционные отверстия. Разные способы насти­ла наката приведены на рисунке 40. Если из-за не­достаточной толщины накат нельзя подрезать, его настилают не заподлицо с нижними сторонами бал­ки, а на черепные бруски (балка будет несколько выступать). Тонкие горбыли или доски укладыва­ют на черепные бруски, а снизу балки подшивают тесом. Такая подшивка опасна в пожарном отноше­нии, поэтому между подшивкой и накатом через 1 м ставят так называемые диафрагмы — бруски, равные толщине черепных брусков, которые сни­жают приток воздуха. Если балки уложены часто, возможна подшивка из теса, который крепят гвоз­дями под углом, застилают его толем и засыпают сухой землей или шлаком.

Междуэтажное перекрытие по деревянным балкам

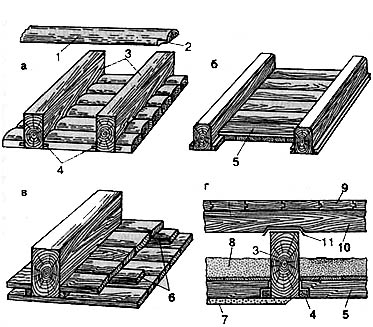

Рис. 40. Междуэтажное перекрытие по деревянным балкам: а — накат из пластин вподрезку; б — накат в два слоя из дощатых щитов; в — накат в два слоя с диафрагмами; г — сечение по балке междуэтажного перекрытия: 1 — пластина; 2 — подрезка; 3 — балка; 4 — черепные бруски; 5 — накат из дощатых щитов в два слоя; 6 — диафрагмы; 7 — штукатурка; 8 — засыпка по смазке; 9 — пол; 10 — лага; 11 — прокладка из толя или картона

Для обеспечения необходимой звукоизоляции перекрытий по накату устраивают глинопесчаную смазку толщиной 20—30 мм или укладывают слой рулонного материала; они одновременно служат па- роизоляцией, препятствующей проникновению во­дяных паров воздуха через толщу перекрытия, и предохраняют накат от воды, случайно попадаю­щей в перекрытие. Дополнительное улучшение зву­коизоляции междуэтажных перекрытий, звуко- и теплоизоляции перекрытий, разделяющих помеще­ния с разной температурой воздуха, достигают ук­ладкой поверх смазки изоляционного материала (сухой песок, керамзит, шлак и др.) слоем 60— 80 мм для междуэтажных и 220—260 мм — для чердачных перекрытий. Для настилки пола по бал­кам через 500—700 мм укладывают лаги из досок или пластин, к которым прибивают доски пола.

Горизонтальность лаг проверяют по уровню. В мес­тах опирания лаг на балку под лаги подкладывают звукоизоляционные прокладки из рулонных мате­риалов, резины или полосок оргалита. Улучшая звукоизоляцию перекрытия, лаги способствуют вентиляции образующейся под всем полом воздуш­ной прослойки через отверстия в полах, закрывае­мые решетками.

Чердачные перекрытия выполняют в такой пос­ледовательности. Накат смазывают глинопесчаной смазкой или покрывают толем. Когда смазка вы­сохнет, засыпают опилки, стружку, соломенную сеч­ку, древесный лист, а сверху с противопожарной целью — мелкий шлак или сухую землю слоем 5 см (табл. 5).

Чтобы засыпка не смещалась, по верху балок рекомендуется сделать разреженный дощатый на­стил, который прибивают гвоздями.

Таблица 5

Толщина засыпки чердачного перекрытия в зависимости от наружной температуры воздуха в зимнее время и объемной массы материала

Материал

Объемная масса 1м3, кг

Толщина засыпки (см) при зимней температуре воздуха, °С

-15

-20

-25

-30

-35

-40

Лист древесный сухой

120

5

5

5

5

5

5

Соломенная сечка

120

5

5

5

5

5

5

Опилки древесные

250

5

5

6

7

8

10

Сфагнум (мелкий торф)

250

6

6

6

6

6

6

Стружка древесная

300

6

7

8

9

10

11

Котельный шлак

1000

13

16

19

22

24

27

Земля сухая

1500

15

15

18

19

20

22

Около труб засыпка должна быть из несгораемого материала (мелкий шлак и т. п.). Перекрытия (особенно чердачные) лучше всего утеплять огнестойкими негни­ющими плитами. Их можно изготовить в формах нужных размеров и удобными для переноса массы. Объемная масса таких плит — 500—600 кг/м3, т. е. 1 м3 плиты толщиной в 1 см весит 5—6 кг. Готовые плиты сушат под навесом до тех пор, пока их влажность не снизится до 15—20%. Изготовляют плиты из разных материалов, части которых берут по объему: 1 : 4 : 0,3 : 2—2,5 (опилки : глиняное тесто : цемент : вода); 1:1,5: 0,3 : 2—2,5 (опилки : известковое тесто : цемент : вода); 1 : 1,2 : 0,7 : 2,5—3 (опилки : опока : известковое тесто : вода). При определении массы перекрытий необходимо учитывать массу балок, накатника и досок, засыпки или плит.
