Междуэтажные и чердачные перекрытия

Перекрытия по деревянным балкам, применяе­мым в современном малоэтажном строительстве (где древесина является местным материалом), имеют не­большую массу, но загниваемы, недостаточно огне­стойки и трудоемки. Для повышения долговечности деревянных перекрытий древесину антисептируют.

Подбирают и укладывают балки, соблюдая та­кие требования. Балки (лаги), обычно из сосны, ели, лиственницы, для междуэтажных и чердачных пе­рекрытий должны быть сухими (допустимая влаж­ность — не более 14%; при правильном хранении древесина приобретает такую влажность через год). Чем суше балка, тем она прочнее и тем меньше про­гибается от нагрузки.

Если половые балки первого этажа, опираются на столбики, поставленные довольно часто, то балки меж­дуэтажных и чердачных перекрытий опираются на стены только своими концами и редко когда под ними ставят опоры. Чтобы междуэтажные балки не проги­бались, их следует тщательно рассчитать и уклады­вать на расстоянии 1 м друг от друга, а то и ближе.

Самая прочная на изгиб балка — это брус с соотношением сторон 7:5, т. е. высота балки долж­на равняться семи каким-то мерам, а ширина — только пяти мерам. Круглое бревно выдерживает большую нагрузку, чем вытесанный из него брус, однако оно менее прочно на изгиб.

Обычно балки прогибаются под давлением на них массы засыпки, пола, мебели, людей и т.д. Про­гиб в основном зависит от высоты балки, а не от ее ширины. Если, например, два одинаковых бруса скре­пить болтами и шпонками, то такая балка выдер­жит груз уже в 2 раза больший, чем оба эти бруса,

уложенные рядом. Поэтому выгоднее увеличивать высоту балки, чем ее ширину. Однако и в уменьше­нии ширины есть свой предел. Если балка будет слиш­ком тонкой, то она может изогнуться в сторону.

Прогиб балок междуэтажных перекрытий до­пустим не более 1/300 длины перекрываемого про­лета, чердачных — не более 1/250. Если перекры­вают чердак пролетом 9 м (900 см), то прогиб не должен быть более 3,5 см (900:250 = 3,5 см). Зри­тельно это почти незаметно, но прогиб все же есть.

Любое перекрытие, даже под нагрузкой, будет совершенно ровным, если в укладываемых балках предварительно вытесать так называемый строи­тельный подъем. В этом случае нижней стороне каждой балки придают форму плавной кривой с подъемом в середине.

Сначала потолок с такими балками будет слегка приподнятым в середине, но постепенно от нагрузки выровнится и станет почти горизонтальным. С той же целью для балок можно применять изогнутые в одну сторону бревна, соответственно подтесывая их.

Толщина балок для междуэтажных и чердачных перекрытий должна равняться не менее 1/24 ее длины. Например, устанавливают балку длиной 6 м (600 см). Значит толщина ее должна быть: 600:24 = 25 см. Если необходимо вытесать прямоугольный брус с соотноше­нием сторон 7:5, берут бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением, равным брусу. Такие доски обычно сби­вают гвоздями, располагая их в шахматном по­рядке через 20 см.

При более частой укладке вместо бревен (бру­сьев) можно использовать обыкновенные толстые доски, поставленные на ребро.

Рассмотрим такой пример. Для пролета дли­ной 5 м с нагрузкой в 1,26 т необходимы две балки прямоугольного сечения 200x140 мм или три дос­ки сечением 200x70 м, уложенные с шагом 50 см. Можно уложить и четыре доски сечением 200x50 мм с шагом 33 см (рис. 38).

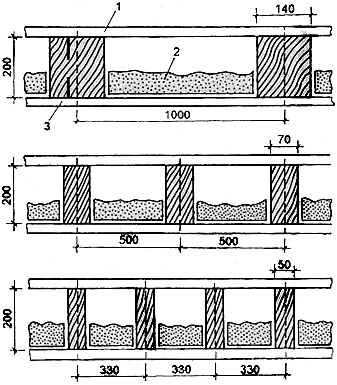

Расположение брусчатых и дощатых балок

Рис. 38. Расположение брусчатых и дощатых балок: 1 — чистый пол; 2 — засыпка по толю или смазке; 3 — подшивка

Для подбора сечения круглых или прямоуголь­ных балок под нагрузку 400 кг на 1 м2 перекрытия можно использовать данные табл. 4.

Концы балок в стены заделывают в такой последовательности. Концы балок междуэтажных

и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены. В каменных зданиях балки кладут на стены или заво­дят в специально оставленные в них гнезда. В стенах из самана, землебита и т. д. балки кладут на обвязку.

Из-за конденсирования теплого воздуха, про­никающего из дома, с холодным, находящимся в гнездах, концы балок нередко загнивают. Этого можно избежать, если между стенами и концами балок оставить пространство с хорошей вентиляци­ей. Поэтому гнезда, оставляемые, например, в кир­пичных стенах, для укладки балок делают несколь­ко больших размеров, чем концы балок. Нижняя часть гнезда должна быть как можно более ровной, поэтому заранее перед укладкой балок ее нужно выровнять бетоном, хорошо просушить и уложить два-три слоя рубероида (толя). Глубина гнезд в ка­менных зданиях обычно составляет 250 мм, а кон­цы балок кладут на длину не менее 150 мм.

При подготовке концов балок их отесывают, покрывают на 750 мм противогнилостным антисеп­тиком, просушивают, просмаливают на 200 мм и в пределах осмолки обертывают двумя слоями толя. Торцы балок должны быть не засмоленными и не закрытыми толем.

Рассмотрим один из вариантов заделки балок. Концы их опиливают (отесывают) под углом 60°, антисептируют, просмаливают, обертывают толем и укладывают так, чтобы они не доходили до зад­ней стенки гнезда на 30—50 мм. После укладки бал­ки ее боковые и верхнюю стороны заделывают ра­створом с щебенкой (рис. 39), торцы не смолят.

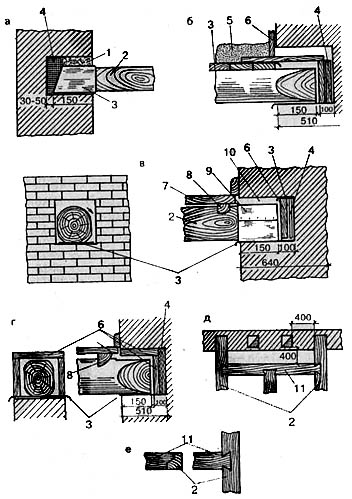

Заделка концов деревянных балок перекрытий в стены из кирпича

Рис. 39. Заделка концов деревянных балок перекрытий в стены из кирпича: а — заделка раствором со щебенкой; б — в чердачном перекрытии в стену 510 мм; в — в перекрытии при стене 640 мм; г — в перекрытии при стене 510 мм; д — общий вид стены и ригеля около труб; е — крепление ригеля в балку: 1 — раствор; 2 — балка; 3 — толь; 4 — войлок; 5 — засыпка; 6 — доска толщиной 25 мм; 7 — пол; 8 — лага; 9 — конец балки; 10 — зазор; 11 — ригель

Если толщина каменных стен 2 V2 кирпича (640 мм) или больше, концы балок можно не зама­зывать раствором. В этом случае их заделывают так. Поскольку балка своими концами опирается на стены только на 150 мм, то между ее торцом и зад­ней стенкой гнезда глубиной 250 мм остается про­странство в 100 мм. Этого вполне достаточно для воздушной прослойки и укладки теплоизоляционно­го материала. Низ гнезда выравнивают бетоном, по­крывают битумом, кладут на него два слоя толя, верх и боковые стенки гнезда закрывают слоем толя, а заднюю — слоем просмоленного войлока, который прижимают антисептированной доской толщиной 25 мм. Конец балки укладывают так, чтобы между ним и антисептированной доской был зазор в 40 мм.

Допустимые сечения балок междуэтажных и чердачных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2

Таблица 4

Ширина пролета, м

Расстояние между балками,м

Диаметр бревен, см

Сечение брусков (вы­сота на ширину), см

2

1

13

12x8



0,6

11

10x7

2,5

1

15

14x10



0,6

13

12x8

3

1

17

16x11



0,6

14

14x9

3,5

1

19

18x12



0,6

16

15x10

4

1

21

20x12



0,6

17

16x12

4,5

1

22

22x14



0,6

19

18x12

5

1

24

22x16



0,6

20

18x14

5,5

1

25

24x16



0,6

21

20x14

6

1

27

25x18



0,6

23

22x14

6,5

1

29

25x20



0,6

25

23x15

7

1

31

27x20



0,6

27

26x15

7,5

1

33

30x27



0,6

29

28x16

В стены толщиной в два кирпича (510 мм) концы балок заделывают так. Заднюю стенку гнезда закры­вают двумя слоями просмоленного войлока, делают ящик из трех стенок, просмаливают его и вставляют в гнездо, прижав им просмоленный войлок.

При заделке концов балок чердачного перекры­тия в стенах толщиной в 2 кирпича особое внима­ние уделяют защите гнезд. Прежде всего в них ус­танавливают ящик из трех стенок, которые просмаливают и обивают войлоком.

Балки около дымоходов необходимо распола­гать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отда­лить балку от дымохода. В этом случае балку вру­бают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы умень­шить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода.

В кирпичных, каменных и подобных им зда­ниях между крайними балками и стеной должен быть зазор не менее чем в 50 мм, который заделы­вают рейкой. Между рейкой и балкой желательно проложить полоску толя или рубероида.
