Возведение деревянных стен

Рубленые бревенчатые стены.

Толщина стен дома — величина расчетная и зависит как от кли­матических условий и заданной температуры в по­мещении, так и от применяемых материалов. Чем легче материалы, тем тоньше стены. Для рубки до­мов необходимо применять высококачественную древесину, не зараженную жуками-древоедами и грибком. Заготавливают бревна нужной длины и диаметра и желательно одинаковой толщины. Если это невозможно, то подбирают деревья по верхнему отрубу — диаметру с допустимой разницей между диаметрами до 30 мм. Из таких бревен легче рубить сруб.

Комлевые стороны бревен стесывают с внутрен­ней стороны до толщины, равной верхнему диамет­ру, придавая их концам форму овала. Теску бревен выполняют от вершины с переходом к комлю. Это не делает задиров древесины.

В процессе рубки сруба «с остатком» или «в угол» бревна чередуют своими концами (на толстый конец кладут тонкий). Легче рубить сруб из бревен одина­ковой толщины, т. е. отесанных под скобу. При руб­ке «с остатком» отдельные концы бревен (более длин­ные) отпиливают до постановки на место или после. Срубы «в лапу» выполняют только из бревен одина­ковой толщины. На торцах размечают лапы по шаб­лону. Размеры лап зависят от толщины бревен. Пер­вый, или окладной, т. е. нижний венец, часто не отесывают. Для него следует брать самую высоко­качественную древесину. При рубке чашку, как пра­вило, выбирают с нижней стороны бревна. Для утеп­ления используют теплоизоляционный материал. Ширина пазов зависит от местных климатических условий. При температуре наружного воздуха — 30° ширина паза не менее 120 мм, при температуре воз­духа —40° — около 140—160 мм. Лучший по форме паз — полуокружный, худший — треугольный.

Венцы для прочности скрепляют по длине ши­пами, ставя их через 1 —1,5 м. Толщина шипов — 25 мм, ширина— 60—70, высота— 120—150 мм. Гнезда под них делают на 20—30 мм глубже. Шипы ставят чаще в последние два венца, между которы­ми врубают потолочные балки. Вследствие усушки древесины и уплотнения теплоизоляционных мате­риалов сруб за 1 —1,5 года после возведения дает усадку примерно на 1/20 его высоты.

Конопатку выполняют за 2 раза: первый — пос­ле постановки сруба на место — вчерне, второй —через 1 —1,5 года после прекращения усадки и оконо­пачивания с валиками.

Чтобы теплоизоляционные материалы служили дольше, их лучше всего предварительно пропитать противогнилостным составом, например 3 кг фтори­стого натрия растворяют в 97 л воды, подогретой до 30—40°. При пропитке материалы выдерживают в растворе 20—30 мин., затем хорошо сушат. В 100 л состава можно обработать до 200 кг материала.

Для утепления угловых сопряжений «в лапу» их следует закрыть досками по уложенному тепло­изоляционному материалу.

В наружных стенах повышенной длины надо устраивать поперечные внутренние стены, связы­вая их «в обло» или «в лапу». Внутренние стены располагают одну за другой через 6,5 м, но не боль­ше, при диаметре бревен наружных стен 220 мм и на расстоянии 8,5 м — при диаметре бревен 240— 260 мм. Если расстояние между внутренними сте­нами больше указанных, то стены усиливают сжи­мами — парными брусьями, стягивая их болтами.

Сырую древесину обрабатывать легче, но подни­мать намного тяжелее. Сруб из сырой древесины надо просушить в течение 1—2 лет. Сверху стены сруба накрывают. Перед постановкой на место бревна сру­ба сперва метят, а затем разбирают. Ставить стены дома лучше сразу на фундамент, чем на деревянные столбы с последующим устройством фундамента.

При рубке «в обло», но чашкой вверх, деревянные стены домов служат сотни лет. Свесы крыши должны быть не менее 500 мм, с хорошо выполненной кровлей. Для утепления и предохранения от намокания и заг­нивания углы лучше всего обшить досками. Бревна по длине сращивают прямым шипом (см. рис. 21). Бревна окладного венца — косым замком.

Рассмотрим технику рубки «в обло» чашкой вверх. Первый, или окладной, венец состоит из двух первых, или нижних, бревен и двух вторых, или верхних, бре­вен. Сначала укладывают на противоположных сто­ронах два первых бревна строго горизонтально и на одинаковом расстоянии друг от друга. Затем на них укладывают два вторых бревна строго под прямым углом. После этого приступают к выполнению угло­вых соединений в чашку. Сначала намечают чашки, для чего раздвигают ножки черты на половину диа­метра верхнего бревна (рис. 26). Приставляют к верх­нему бревну черту так, чтобы она одной ножкой дви­галась по верхнему бревну, а второй очерчивала дугу, оставляя риску на нижнем бревне. Разметив чашки, приступают к их выборке-вырубке, для чего верхние бревна отодвигают в сторону. Вырубив чашки, в ниж­них бревнах на одном конце сруба в них вкладывают ранее отодвинутое верхнее бревно. При необходимости делают исправления, но так, чтобы бревно как можно плотнее прилегало ко всем сторонам чашки.

Выполнение операций при врубке «в обло»

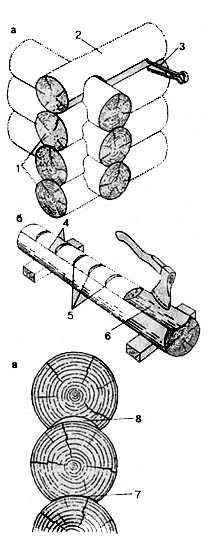

Рис. 26. Выполнение операций при врубке «в обло»: а — фрагмент бревенчатого сруба; б — выбор овального паза; в — сечение сплачиваемых бревен: 1 — сплоченные венцы сруба; 2 — сплачиваемое бревно; 3 — разметка чертой; 4 — черта; 5 — насечки; 6 — овальный паз; 7 — качественно выполненное сплачивание; 8 — неплотное прилегание сплачиваемых бревен

Точно так же выполняют чашку и укладыва­ют второе верхнее бревно. Напоминаем, что вторые бревна должны находиться не на одном уровне с первыми, а быть поднятыми над ними на половину их диаметра. После этого укладывают первые брев­на венца, но комлями в разные стороны. Они долж­ны быть на одной вертикальной линии с бревнами первого венца, для чего их проверяют веском.

По первым бревнам второго венца наносят рис­ки для чашки на вторых бревнах первого венца. Чашки вырубают, укладывают в них первые бревна второго венца и исправляют, если нужно, чашки. Затем прочерчивают риски для продольного паза между первыми бревнами первого и второго венцов, для чего ножки черты раздвигают на глубину или высоту паза.

Одна ножка движется по нижнему бревну, вторая — по верхнему, но эти риски надо перенести и на чашки, так как их глубина увеличивается на глубину паза. Такие риски прово­дят с двух сторон каждого бревна, на котором выби­рают паз. Бревно поднимают, перевертывают вверх рисками, наносят между ними через каждые 300— 500 мм насечки на глубину паза и выбирают древе­сину на глубину раздвинутых ножек черты.

Лучшая форма паза — овальная, так как плот­нее накрывает нижнее бревно и ложится всем пазом на него. Выбрав паз, бревно укладывают на место, проверяют плотность его прилегания и производят исправления. Чем плотнее паз ложится на бревно, тем он будет теплее и потребует меньше теплоизоля­ционных материалов. Недопустимо, когда паз только своими кромками накрывает бревно. Это приводит к повышенной осадке и перекашиванию стен дома.

Таким образом последовательно выполняют рубку венцов.

Рубка стен «в лапу» (рис. 27) сложнее, чем «в обло». Угловые соединения требуют более тщательного вы­полнения, иначе углы могут получиться более хо­лодными. Часто такие углы закрывают досками, набивая их по теплоизоляционному материалу.

Угловое сопряжение бревен врубкой «в лапу»

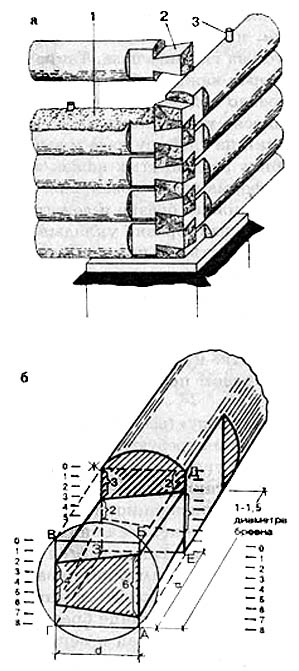

Рис. 27. Угловое сопряжение бревен врубкой «в лапу»: а — фрагмент бревенчатой стены: 1 — пакля; 2 — врубка; 3 — нагель; б — разметка врубки

Приступая к врубке, все концы бревен предва­рительно на длину 1 —1,5 диаметра отесывают на четыре канта, придавая им форму квадратного бру­са, но совершенно одинакового сечения. После это­го на каждом стесанном конце бревна отмеривают толщину канта. Затем торец и вертикальные сто­роны отесанных концов делят на восемь равных частей и через точки деления проводят линии, па­раллельные отесанным сторонам, и метят получен­ные ребра буквами АБ, ВГ, ДЕ и ЖЗ. Сверху и снизу на ребре АБ откладывают по Vs его части, на ребре ВГ и ДЕ — по 2/8 части и на ребре ЖЗ — по 3/8 части. Затем соединяют намеченные точки прямыми линиями и получают ребра «лапы», рав­ные по АБ — 6/8, по ВГ и ДЕ — 4/8 и по ЖЗ — 2/8 стороны бруса.

Осторожно и аккуратно срезают лишнюю древе­сину, получают лапу (см. рис. 26). Паз размечают и выбирают так же, как при рубке «в обло».

Для исключения сдвигов бревен «в лапе» ста­вят потайной или коренной шип размером около !/з ширины и длины лапы. Шип располагают вплотную к внутреннему углу.

Для устройства чердачного и междуэтажного перекрытия в стены врубают балки. В наружных стенах концы их крепят сковороднем, а во внутрен­них — полусковороднем. Если балки приходится располагать друг против друга, то их кладут не впри­тык, а врубают на всю толщину стены (рис. 28).

Укладка и крепление балок в стенах: а — крепление одной балки; б — крепление двух балок

Рис. 28. Укладка и крепление балок в стенах: а — крепление одной балки; б — крепление двух балок
