Возведение деревянных стен

Основные операции плотничных работ

Крепление бревен. Чтобы бревна при обработке не качались, их надо прочно закреплять. Обычно для этого используют так называемые обратные скобы. Можно также стесать или срубить небольшую пло­щадку на конце бревна и закрепить его скобой, или на подкладке вырубить прямоугольную вырубку, по­ложить в нее конец бревна и закрепить клином.

Перерубка бревна. После закрепления бревна на нем намечают линию переруба и наносят по ней удары топором сначала под прямым углом (верти­кально), затем под углом 45° (рис. 19). Перерубив бревно наполовину, его надо перевернуть и пере­рубить до конца.

Врубка в полдерева. При сопряжении бревен или брусков под углом необходима врубка в полде­рева. Закрепив бревно, метками обозначают места для врубки, по которым наносят вертикальные уда­ры с последующим скалыванием древесины.

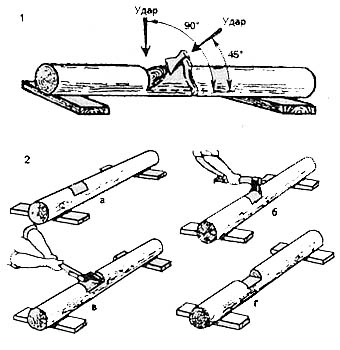

Перерубка бревна и врубка в полдерева

Рис. 19. Перерубка бревна и врубка в полдерева: 1 — перерубка бревна; 2 — врубка вполдерева: а — место для врубки; б — засечки; в — вырубка древесины; г — врубка

Отеска бревен. До начала отески бревна кладут на одну или две подкладки и закрепляют. Бревна отесывают на один, два (рис. 20), три или четыре канта по пробитым с помощью намеленного шнура ниткам-линиям. Для нанесения нитки намеленный шнур закрепляют в метках по концам бревна и туго натягивают. Затем шнур немного приподнимают и опускают. Ударяясь о бревно, он оставляет белый след. По этому следу и отесывают бревно, причем идут от вершины к комлю, иначе древесина будет задираться. Для облегчения работ через каждые 400—500 мм на бревне делают надрубы на глубину стесывания. Чтобы избежать ушибов и травм, рабо­тать следует широко расставив ноги. Вогнав топор в бревно, нажимают на его ручку и отгибают в сторо­ну щепу. Грубо отесанную сторону зачищают легки­ми ударами топора. Отесав бревно с одного канта, приступают к работе со вторым кантом. Когда сни­мают толстую стружку, грубую отеску приходится делать 2—3 раза. При отесывании бревна на четыре канта сначала обрабатывают два противоположных канта, затем два оставшихся.

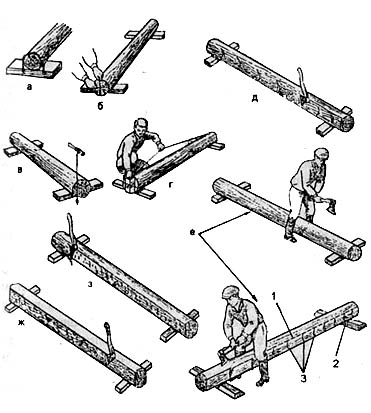

Последовательность отески бревна на два канта

Рис. 20. Последовательность отески бревна на два канта: а — закрепление бревна; б — пробивка центральной оси; в — пробивка боковых осей; г — пробивка ниток; д — устройство засечек; е — начало отески; ж — зачистка; з — конец отески: 1 — пробитая линия; 2 — скоба; 3 — засечки

Разметка бруса. Для разметки бруса квадрат­ного сечения бревно закрепляют на подкладках. Циркулем находят центры торцов и вершинным ра­диусом обводят окружности на обоих торцах. Че­рез центры окружностей веском отбивают вертикальные диаметры, а по угольнику проводят гори­зонтальные. Точки пересечения диаметров с окруж­ностью соединяют прямыми линиями, они и будут сторонами бруса. По точкам пересечения закрепля­ют намеленный шнур, натягивают его, отбивают нитки и отесывают, как было сказано выше.

Брус прямоугольного сечения размечают так. Бревно кладут на подкладки и закрепляют. Циркулем находят центры торцов и радиусом вершинного торца обводят окружности сначала на малом, затем на комлевом торце. Через центры проводят вертикаль­ные линии-диаметры и делят их в пределах окружнос­ти на три равные части. Из точек деления строго под прямым углом к диаметру угольником, опускают пер­пендикуляры в противоположные стороны до пересе­чения с окружностью. Соединив точки пересечения перпендикуляров с окружностью и концами диамет­ра, получают сторону бруса. В точках пересечения де­лают метки, натягивают по ним намеленный шнур, отбивают линии и отесывают. Сечение прямоугольно­го бруса считается наивыгодным, если соотношение его сторон равно 5:7, т. е. ширина бруса составляет 5 см, высота — 7 см или соответственно 10 и 14, 15 и 21, 20 и 28, 25 и 35, 30 и 42 см и т. д.

Выборка четверти в бревнах. Четверти выбира­ют в бревнах и брусках при устройстве шпунтовых рядов, в оконных и дверных коробках и т. п. В бревнах четверть выбирают в следующей последовательнос­ти. Бревно кладут на подкладки, закрепляют, радиусом малого торца находят центры, проводят из них окружности на обоих торцах. Через центры с помощью веска проводят вертикальные диаметры, а с помощью угольника — горизонтальные. И те и другие диаметры делят на три равные части и через точки деления проводят линии, параллельные диа­метрам. По меткам натягивают намеленный шнур и отбивают линии. Между ними топором делают на­сечки, просекая их по пробитым линиям, выбирают древесину, получая четверть. При необходимости чет­верть зачищают стамеской или строгают. На брус­ках разметить четверть значительно проще.

Выборка прямоугольного паза в бревнах. Ши­рина и глубина пазов зависят от того, для какой цели они предназначены. При выборке паза бревно кладут на подкладку и закрепляют. Циркулем на­ходят центр на малом диаметре бревна и его радиу­сом проводят окружность на обоих торцах. Через центры веском сначала отбивают вертикальные ди­аметры, а затем по угольнику — горизонтальные. Ширину паза чаще всего выбирают равную х/ъ диа­метра окружности, а глубину — 1/А диаметра.

Отмерив на торцах ширину и глубину паза, на­носят метки, закрепляют на них намеленный шнур, отбивают линии паза, насекают между ними нос­ком топора поперек волокон засечки, затем по ме­ловым линиям постепенно скалывают древесину. За­кончив грубое скалывание, паз зачищают.

Выборка овального паза. Бревна стены соединя­ются друг с другом с помощью различных пазов. Са­мый распространенный из них — овальный, который плотнее накрывает собой нижележащее бревно, тре­бует меньше пакли и сквозь него почти не проходит воздух. Ширина паза в бревенчатых стенах зависит от температуры воздуха в зимнее время. При темпе­ратуре до минус 30° ширина паза должна быть не менее 150 мм, минус 40°— 160—170 мм, минус 50° — 180—200 мм. Для холодных помещений ширина паза считается нормальной 50 мм.

Чтобы паз по всей длине был одинаковой ши­рины и формы, его проверяют шаблоном, фанер­ным лекалом или доской с нанесенными на ней де­лениями. Деления наносят по проведенному диаметру так, чтобы при делении 2 ширина паза составляла 50 мм, при делении 3—75 мм и т. д. Лекало делают по диаметру малого торца бревна.

При выборке овального паза бревно укладывают на подкладки и закрепляют. С помощью веска на тор­цах отбивают вертикальные диаметры, к которым приставляют лекало так, чтобы вертикальные линии точно совпали. На каждом конце бревна по лекалу наносят метки. С помощью намеленного шнура по ним отбивают линии, указывающие ширину паза. Между линиями делают насечки носком топора по всей ширине паза. Сев на бревно, начинают выбирать древесину, проверяя образуемый паз лекалом. При наращивании один элемент служит продолжением другого по вертикали (столб, стойка и т. д.), при сра­щивании — по горизонтали (балки, перила и т. д.).

Наращивание впритык. Торцы наращиваемых деталей точно обрезают, находят центры, сверлят буравом отверстия в обоих торцах и вставляют штырь, который должен быть на 20—30 мм коро­че длины просверленных в двух торцах отверстий (штырь должен плотно входить в них). Детали со­единяют, нагоняя их на штырь кувалдой (рис. 21).

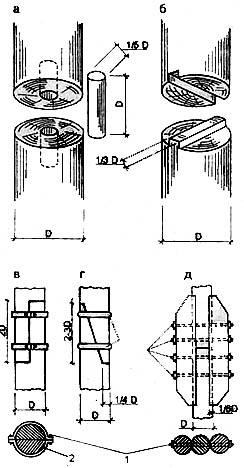

наращивание бревен и стоек

Рис. 21. Наращивание бревен и стоек: а — впритык со вставным шипом; б — впритык со сквозным гребнем; в — вполдерева прямой накладкой со стяжкой хомутами; г — то же, косой накладкой, со стяжкой хомутами; д — впритык с накладками, стянутыми болтами: 1 — болты; 2 — стальные хомуты

Наращивание с помощью накладок и болтов. Накладки должны быть длиной, равной четырем диаметрам торцов наращиваемых бревен, а шири­ной — 2/3 диаметра. Они могут быть из досок или пластин. Накладки врубают с двух противополож­ных сторон на глубину х/5х/6 диаметра бревна или бруска. Скрепляют накладки болтами или хо­мутами. Наращивать и сращивать столбы и балки можно накладкой в полдерева под прямым или ко­сым углом, точно опиливая торцы сращиваемых деталей.

  • При прямом соединении находят центры торцов, циркулем очерчивают их диаметры, перпендикуляр­но торцам от концов бревен проводят линии по бо­кам длиной, равной 2—2,5 диаметра. Пропилива­ют бревно на половину его диаметра, скалывают древесину и место накладки тщательно зачищают. Подготовленные концы бревен соединяют и скреп­ляют болтами или хомутами.
  • При косом соединении точно опиливают торцы, находят их центры, проводят диаметры и делят их на три равные части. Запиливают и стесывают дре­весину. Подготовленные концы накладывают один на другой и стягивают болтами или хомутами.

Сращивание прямым замком (рис. 22). Чтобы сращиваемые части работали на растяжение, вы­рубают прямой замок. Концы сращиваемых дета­лей в этом случае должны быть одинакового сече­ния, а торцы точно опилены. Вырубая замок, высоту торца одного из сращиваемых брусков де­лят на пять равных частей и проводят четыре ли­нии. От торца отмеряют два отрезка длиной по 1V4 или I1/2 высоты бруска и наносят по верху бруска и на его боковых сторонах две риски для первого и второго пропилов. Затем от второй линии на торце по боковой стороне проводят линию до первой риски, а от третьей линии на торце — до второй риски. По первой и второй рискам делают пропил до третьей линии, скалывают торец до второй ли­нии и выбирают оставшуюся древесину между про­пилами третьей линии. Поверхность полученной первой половины замка тщательно зачищают. Точ­но так же обрабатывают второй брусок.

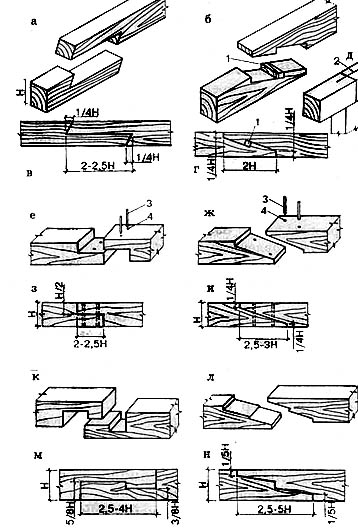

 Сращивание брусьев

Рис. 22. Сращивание брусьев: а, в — прямым замком со скошенным торцом; б, г — косым натяжным замком; д — впритык на опоре; е, з — вполдерева; ж, и — косым прирубом; к, М — прямым накладным замком; л, н — косым накладным замком: 1 — клинья; 2 — скоба; 3 — нагель; 4 — гнездо

Наложив бруски замками один на другой, подтесывают не­ровности и затем окончательно соединяют.

Сращивание прямым замком с натяжным кли­ном. Более плотное примыкание деталей друг к другу обеспечивает натяжной клин, изготовляемый из твердых пород дерева. Порядок подготовки замков такой же, как и в предыдущем случае, однако в середине каждого из них оставляют место для кли­ньев, которые забивают с двух сторон.

Сращивание бревен косым замком (рис. 23). Сначала вычерчивают косой замок. Для этого опи­ливают концы сращиваемых бревен и находят цен­тры торцов, проводят диаметр, делят его точно на шесть равных частей, помечая цифрами. Через первое и пятое деления проводят на торце линии 3—3 и 4—4, перпендикулярные диаметру. От торца на расстоянии, равном 2,5 диаметра, по окружности бревна прочерчивают линию, параллельную торцу, а от конца диаметра 1 и линии 3 — 3 — прямые линии, параллельные оси бревна (одну 1—5 и две 3—6). На боковой поверхности бревна обозначают прямые линии 4 — 5—4 и 6—2 — 6. Размеченный конец отесывают, образуя плоскость по линии 4 — 5 — 4, на отесанной плоскости обозначают линию, соединяющую середину линии 4—4 с точ­кой 5, делят ее пополам и проводят линию 7—7, перпендикулярную первой. По линии б — 5 — б делают пропил, перпендикулярный оси бревна до точек 6, и пропил 7 — 7, перпендикулярный плоскости 4—5—4, на глубину до линии б—2—6, т.е. до точек 8. Сколов древесину между точками 7 — 5 — 7 до размеченной глубины, получают плоскость 8—6—6—8, которую необходимо зачистить. Второй конец бревна готовят точно так же. Подогнав затем соединяемые части, собирают врубку, скрепляют хомутами или болтами.

Сращивание бревен косым замком:

Рис. 23. Сращивание бревен косым замком: а — деление торца на шесть равных частей и проведение линий 3— 3, 4—4, 1—5 и 3—6—6—3; б — проведение линий 4—5—4 и 6—2— 6; в — отеска плоскости по линии 4 — 5—4 и проведение остальных линий; г — половина замка

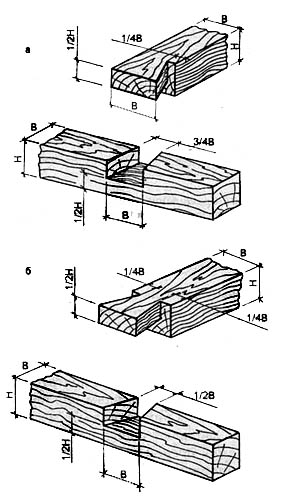

 Врубки при горизонтальных сопряжениях брусьев

Рис. 24. Врубки при горизонтальных сопряжениях брусьев: а — врубка полусковороднем; б — врубка сковороднем

Косые замки можно использовать и при сращи­вании брусьев (рис. 24, 25). Но значительно большую прочность обеспечивает здесь натяжной клин.

Разметка брусьев для сопряжений может вы­полняться по шаблонам.

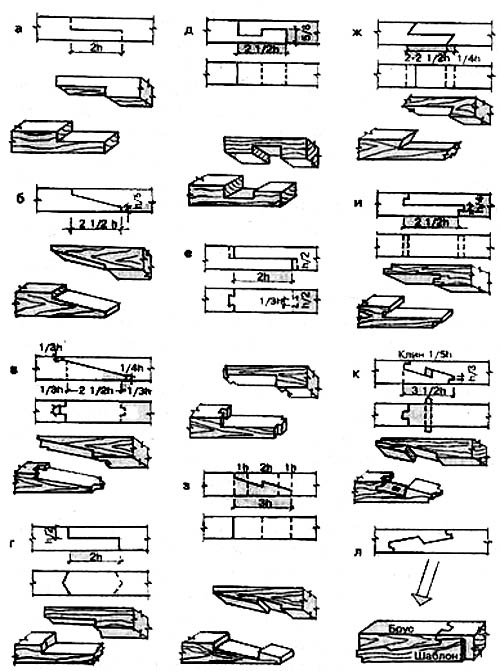

Различные приемы сращивания деталей простыми и сложными замками:

Рис. 25. Различные приемы сращивания деталей простыми и сложными замками: а — прямая накладка; б — косая накладка; в — косая накладка с торцевым зубом; г — прямая укладка с торцевыми углами; д — прямой накладной замок с зубом; е — прямой накладной замок сковороднем; ж — прямой замок с косым торцом; з — косой накладной замок с зубом; и —прямой замок со ступенчатым торцом; к — голландский замок, работающий на сжатие, растяжение и изгиб; л — разметка шаблоном голландского зуба
