Долбление гнезд, проушин
Для гнезд, проушин и других углублений используют долото и стамески.
Для изготовления шипового соединения брусков в одной детали делают гнездо (отверстие), а в другой шип (выступ).
Сделать отверстие или углубление можно различными способами, в том числе и долблением с помощью долота. При долблении долотом подрезают слои древесины и удаляют их. Гнездо для соединения деталей может быть сквозным (на всю толщину) или глухим, не сквозным.
Долбление выполняют с помощью долота и киянки. Долота бывают шириной от 6 до 20 мм, но иногда встречаются и не стандартные — уже или шире. Их выбирают в зависимости от размера гнезда.
Перед работой долото осматривают, при необходимости затачивают, так как тупое долото не режет, а мнет древесину, и гнездо будет выполнено некачественно.
При долблении длинных деталей их не закрепляют, а прижимают к верстачной доске или доске, на которой укладывают обрабатываемую деталь и прижимают, сидя на них, массой тела.
Технология долбления заключается в следующем.
Размечают деталь, мелкие закрепляют.
Устанавливают долото у линий разметки поперек волокон древесины, отступив от риски на 1 -2 мм фаской внутрь гнезда.
Держа долото левой рукой, киянкой, находящейся в правой руке, ударяют по ручке долота. Чтобы ручка долота при ударе не раскололась, на нее надето металлическое кольцо.
Долото держат под прямым углом к детали и наносят несколько ударов киянкой.
Затем вынимают долото, ставят его с некоторым наклоном к детали, фаской к удаляемой древесине и срезают часть материала.
Затем вновь углубляют долото перпендикулярно поверхности детали и убирают материал.
После того, как сделано достаточное углубление, обрабатывают противоположную сторону гнезда.
Если гнездо будет сквозным, то, доведя работу до половины, брусок переворачивают и заканчивают работу аналогично описанной. Долбят вглубь, а не в ширину.
Если нужно выдолбить широкое гнездо, а инструмент подобран не по всей ширине, то сначала удалят слой материала с одной стороны гнезда, а затем с другой.
Для подчистки гнезд и резания используют стамески, иногда, когда нет долота, в домашних условиях долбление выполняют стамеской, соблюдая правила техники безопасности, так как при долблении стамеска может погнуться и сломать инструмент, поскольку она тоньше долота. Долбить стамеской тяжелее и медленнее.
Как и в долотах, полотно стамески изготавливают из инструментальной стали. В плоских стамесках режущее полотно представляет собой стальную полосу, оканчивающуюся острым лезвием, которое работает, как нож, перерезая волокна рукоятки. При подстрагивании стамеску держат правой рукой за рукоятку.
Двигать стамеску нужно вдоль волокон. При резании стамеской правой рукой нажимают на торец ручки, а левой прижимают полотно стамески к древесине, следя за тем, чтобы пальцы левой руки не были впереди стамески. Стружка должна быть тонкой,завиваться, а не откалываться. Угол заострения стамески — 25±5“.
При долблении стамеской удары киянкой должны быть строго по центру.
Для образования гнезд, проушин прямоугольного сечения в деталях древесины применяют долота.
Различают долота плотничные и столярные. Долото состоит из полотна с лезвием на конце и рукоятки, на которую сверху насажено кольцо. Полотно изготавливается из инструментальной стали, рукоятки — из сухой древесины дуба, бука, граба, клена, белой акации, W=12%.
Приемы работы долотом:
а) выборка сквозных гнезд. Гнезда прямоугольной формы выбирают по разметке, при этом разметку наносят с обеих сторон, несквозных — с одной стороны. Деталь укладывают на столе, прочно ее закрепляют (под деталь укладывают обрезки из досок, чтобы не портить крышку стола). Долбление производят так: долото устанавливают фаской, обращенной внутрь гнезда, отступив от риски на 1 -2 мм и легкими ударами киянки наносят удары по долоту, покачивая в стороны, затем 1-2 мм гнезда зачищают стамеской;
б) выборка несквозных гнезд.
При долблении сквозных гнезд древесину выбирают сначала с одной стороны гнезда, а затем, повернув деталь, с другой. Зачищают гнезда, пазы, снимают кромки плоскими и полукруглыми стамесками.
Полукруглыми стамесками обрабатывают криволинейные поверхности и выдалбливают отверстия криволинейной формы. Угол заострения стамесок — 25±3°. При работе стамеской удары киянкой или молотком нужно наносить строго по центру. Стамеской работают также путем нажима на нее рукой. Для этого правой рукой нажимают на торец стамески, а левой прижимают полотно к древесине, направляя его в нужном направлении.

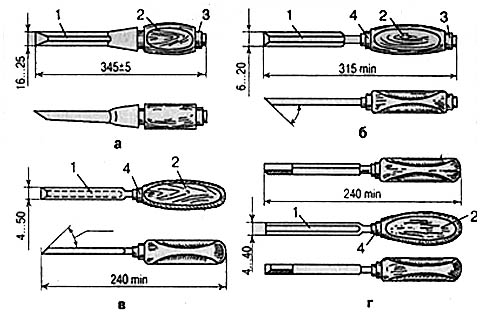

Рис. 37. Долота и стамески: а — долота плотничные; б — долота столярные; в — стамески плоские; г — стамески полукруглые; 1 — полотно; 2 — рукоятка; 3 — кольцо; 4 — колпачок
Во избежание получения травмы при работе стамеской нельзя резать в направлении поддерживающей руки на себя, на весу, с упором детали на грудь и в том случае, когда деталь лежит на коленях. По той же причине нельзя оставлять долота или стамески (рис. 37) лезвием к себе, на краю стола или верстака.
Долбление сквозных и глухих отверстий ручными инструментами
Для долбления глухих и сквозных отверстий используют долота столярные шириной 10-16 мм, стамески плоские шириной 10-18 мм, метр складной, угольник, ерунок, шило, карандаш, рейсмус и киянку. Выполняют работу в такой технологической последовательности. Сначала производят разметку для долбления отверстий. Для этого изучают чертеж и намечают порядок разметки.
Кладут заготовку на крышку верстака лицевыми поверхностями вверх и к себе. Метром, наложенным на пласть заготовки вдоль ее лицевой кромки, откладывают заданные расстояния от торца до поперечных сторон отверстий. С помощью угольника через отложенные размеры проводят поперечные риски и переносят их на остальные грани заготовки.
На размеры, равные расстоянию от соответствующей лицевой грани до продольных стенок отверстий,устанавливают рейсмус и проводят риски на лицевой и противоположной ей гранях. При разметке глухих отверстий рейсмус устанавливают на заданный размер глубины отверстий и проводят риски на кромках. Риски должны быть ровными, четкими, толщиной не более 0,3 мм.
Рабочие грани колодочекугольника и рейсмуса должны прижиматься только к лицевым поверхностям заготовки. После окончания разметки проверяют соответствие расстояния между рисками заданным размерам.
С помощью зажимной коробки закрепляют заготовку на крышке верстака или с помощью струбцин и других зажимных приспособлений на подставках размеченными лицевыми сторонами
вверх и к себе. Подбирают столярное долото с шириной лезвия, соответствующей ширине отверстия. В процессе долбления заготовка не должна двигаться, прогибаться или пружинить. Проверяют правильность заточки и насадки столярного долота.
Приняв правильное рабочее положение (стать вполоборота к верстаку, левая нога слегка выдвинута вперед, ступня развернута на 70-80“ по отношению к ступне правой ноги), левой рукой берут долото, обхватив ручку так, чтобы ее верхняя часть была открыта, а правой рукой — киянку.
Если имеется несколько размеченных заготовок одинаковой толщины (ширины), кладут их размеченными поверхностями вверх вплотную друг к другу и садятся на них, прижимая заготовки своим весом к поверхности верстака (подставки). Правильное рабочее положение сохраняют в течение всего процесса долбления.
Выдалбливают глухое отверстие. Для этого устанавливают лезвие долота фаской внутрь отверстия строго параллельно поперечной риске в 1,5-2,0 мм от ее внутренней стороны и легким ударом киянки заглубляют долото в древесину на 3-4 мм.
Переставляют долото параллельно первоначальному положению на расстояние 8-10 мм от него внутрь отверстия, слегка наклоняют к себе и ударом киянки подрубают перерезанные волокна. Покачиванием долота от себя и к себе отделяют подрубленные волокна и удаляют их из отверстия. Аналогичными приемами выбирают отверстие до половины его глубины.
Поворачивают долото вокруг вертикальной оси и, начиная от противоположной риски, выбирают вторую половину глубины отверстия.
Мелкие отверстия выбирают сразу на заданную глубину, более глубокие отверстия — сначала примерно на половину их глубины и вторым проходом — на заданную глубину.
Удары киянкой должны быть резкими, но не сильными. Наносить их нужнс строго вдоль оси полотна долота. Угог наклона полотна при скалывании волокон древесины составляет 50-60“. Разметочные линии должны оставаться видимыми на ребрах граней отверстия. Смятие ребер и заглубление лезвия по,п риски не допускается.
Тем же долотом или плоской стамеской такой же ширины без помощи киянки зачищают дно и стенки отверстия, нажимая на торец рукоятки кистью правой руки. С помощью метра или линейки проверяют соответствие длины, ширины и глубины отверстия заданным размерам.
Поперечные и продольные стенки отверстия должны быть гладкими, прямолинейными, располагаться под прямым углом друг к другу и поверхности заготовки.
Не допускается срезание рисок и смятие ребер при зачистке стенок и дне отверстия.
В той же последовательности, что и при долблении глухих отверстий, выбирают сквозное отверстие на глубину несколько большую половины толщинь (ширины) заготовки. Переворачивают заготовку противоположной стороной вверх и встречным долблением заканчивают выработку отверстия.
Тем же долотом или плоской стамеской зачищают стенки отверстия, следя затем, чтобы при встречном долблении не образовывались уступы, неровности и выколы древесины.
Особенность долбления наклонны> отверстий состоит в том, что заглубле-
ние долота в древесину производят под заданным углом наклона оси отверстия к поверхности заготовки. Закончив работы, анализируют выполненное задание, определяют допущенные дефекты и способы их устранения.
