Соединение профильных деталей

Наиболее часто соединение про­фильных деталей применяют в столяр­но-строительных изделиях (оконных пе­реплетах, рамках дверных полотен, перегородок и др.).

Рейки, применяемые для крепления вставленных в четверть рамки щитка или стекла, называют штапиками или реакладками, а при профильгации сечения — калевками. Бруски, которыми обклады­вают кромки реек и щитов, называются обкладками, а щитки, применяемые для перекрытия проема корпуса в корпус­ной мебели, — заглушкой.

Широкую обвязку щита, собранного на ус, называют фризом, а щиток, встав­ленный в рейку, — филенкой. Если щиток толстый и кромку отработали по профи­лю, его называют фигорейной филенкой, а кромку, обработанную по профилю, — фигореем. Правее — выступ между плоскостями собранных деталей, обра­зующихся вследствие неточности сбор­ки и обработки, неравномерной усадки, разбухания и других причин.

Процесс соединения деталей путем точной сборки и подгонки называют за­подлицо.

Уступы, предусмотренные в конст­рукциях соединений деталей и изделий, называют платиками. Размеры их — от 2 до 6 мм. Платики меньших размеров визуально воспринимаются как неточ­ность подгонки, а большего размера — искажают форму свеса. Свесом называ­ют кромки крышек, выступающие за пределы основания. Размер свеса, как и платиков, не обусловлен. У сидения стула и табурета они бывают от 15 до 20 мм, у крышки стола — от 15 до

100 мм. Иногда свесы делают больши­ми, чтобы ноги свободно умещались под крышкой.

Сплачивание досок в щиты на ступени лестниц

Чтобы получить древесину нужного размера, ее сплачивают, соединяют де­ревянные элементы по всей их длине, соединив доски боковыми гранями, об­разуют щит нужной ширины. Сплачива­ют доски и брусья не только с целью по­лучения большей поверхности, но и для увеличения сопротивления деревянной конструкции механическому воздей­ствию и образования водонепроницае­мой поверхности (шпунтовый ряд).

Для изготовления досок на ступени лестниц их можно сплотить в шпунт, впритык, в ножовку, в четверть.

Сплачивание в шпунт. Полученное соединение будет плотным из-за соеди­нения досок, в которых на одной кромке вырезан гребень, а на другой по форме гребня — паз. Профиль шпунтованного соединения может быть прямоуголь­ным, треугольным, полукруглым, или «ласточкин хвост».

Разновидностью шпунтованного со­единения является сплачивание сквоз­ной рейкой брусьев, досок. Этот вид- сплачивания состоит в том, что в каждом бруске вынимается паз, в который во всю длину брусьев вставляют рейку. Рейка плотно загоняется в паз брусьев.

Сплачивание в шпунт приводит к рас­ходу древесины и используется в тех случаях, когда необходимо плотное со­единение.

Сплачивание в ножовку выполняют, скашивая узкие грани досок, когда одна доска к другой прилегает скошенным краем.

Сплачивание в четверть досок представляет собой соединение досок впритык из готовых досок с выбранными четвертями.

Соединение на шпонках представляет собой соединение на вкладки препятствующее смещению элементе Расстояние между шпонками должно быть не менее длины шпонки, а глуби врезки в брусья — не более ¹/s высоты бруса и не менее 2 см.

Для ступеней лестниц можно использовать делянки.

Каждую доску или рейку, соединяемую в щит, называют делянкой, а шит образуемый при соединении делянок, фугой.

Ширина щита определяется шириной реек, досок и их количеством.

Большое значение при сплачивании имеет правильный подбор делянок направлению волокон. Делянки, склеиЕваемые на гладкую фугу, должны иметь гладкие и ровные кромки по всей дли!

Для получения качественной делянки нужно кромки фуговать под углом к пласти.

К сплачиванию на гладкую фугу вставным шипом предъявляются так же требования, при этом диаметр шипа должен составлять не больше полови толщины делянки, а длина равняться 10 диаметров его. Шипы располагаю шагом 10-15 см.

При сплачивании на рейку шири паза и толщина рейки должна составлять 1/3 толщины делянки.

Изготовление щитов

Для ступеней лестниц можно использовать щиты. Соединение досок в и производят несколькими способами

При сборке щитов на шпонке крепления щитов можно применять

наконечники в паз и гребень с вклейкой рейки в торец. Вклейки могут быть пря­моугольные, треугольные, наклеенные.

При сплачивании на шпонки в делян­ках выбирают паз («ласточкин хвост»), в который вставляют рейку, с одной сто­роны имеющую трапециевидную форму. Такие щиты можно использовать на по­доконники, как и обычное соединение досок «ласточкин хвост».

Щиты из массива, полученные спла­чиванием делянок, подвержены короб­лению. Чтобы не допустить коробления или уменьшить его следует:

• щиты изготавливать из сухого ма­териала. Влажность древесины не долж­на превышать от 8 до 10% для лестниц и межкомнатных дверей, 10-12% — для входных дверей, для изделий, находя­щихся на открытом воздухе — 12-14%;
• щиты нужно изготавливать из де­лянок (досок, брусьев) шириной не бо­лее 10 см, так как чем шире доска, тем больше она коробится. Широкие доски для сплачивания в щиты распиливают на узкие делянки;
• смежные делянки в щите располагают так, чтобы годичные слои в них бы­ли направлены в разные стороны или находились под углом один к другому, а склеиваемые кромки по возможности были одинаковы
• Щит, собранный без подбора деля­нок по направлению годичных слоев может покоробиться и стать не пригод­ным на ступенях и в качестве крышки для лаза в погреб.

Сплачивание щитов

Сплачивание применяется для со­единения узких деталей по ширине, зна­чительно реже — для увеличения толщи­ны. При сплачивании щитов применяют следующие соединения:

на шпонках — в соединяемых дета­лях выбирают суживающиеся к верху и по длине трапециевидные пазы глуби­ной в Уз толщины доски, и в паз забивают бруски — шпонки со скошенной кром­кой, соответствующей профилю выб­ранного паза; такое соединение служит для предохранения щитов от коробле­ния;

в шпунт — в кромке детали выбира­ют посередине паз — шпунт в ¹/з толщи­ной, а в кромке другой детали — гре­бень, соответствующий пазу; гребень и паз могут быть прямоугольными или трапециевидными формами «ласточки­ного хвоста»;

в четверть — в кромках выбирают до половины их толщины и такой же шири­ны продольные выемки — четверти;

на гладкую фугу — детали плотно профуговывают кромкой одну к другой, кромки приклеивают, зажав прессом, и выдерживают до высыхания клея;

на шипах и шпатах — в кромках плотно профугованных деталей выбира­ют гнезда или высверливают отверстия, в которые вставляют прямоугольные или круглые шипы; толщина шипов не должна превышать ¹/з толщины детали.

Сплачивание с наконечниками. На торцах щита запиливают гребни, а в брусках-наконечниках выбирают пазы под эти гребни.

Наконечники насаживают на гребни заподлицо с пластью щита. Иногда для усиления крепления щита с наконечни­ком, на клеевых швах щита делают глу­хие шипы, а в наконечниках — соответ­ствующие гнезда. Концы наконечников нередко соединяют с кромками щита на ус.

При сплачивании с наконечниками нельзя делать гребень у наконечника, а паз на торце щита — щечки паза на тор­це будут недостаточно прочными.

Сплачивать с наконечником можно щиты, предназначенные для изделий, эксплуатируемых в сухих отапливаемых помещениях, подвалах.

При значительных изменениях влаж­ности делянки щита с наконечником бу­дут усыхать поперек волокон значитель­но больше, чем наконечники вдоль волокон, а в щите обязательно появят­ся трещины (рис. 43)

Иногда эти соединения делают при помощи вставных шипов в виде треу­гольника или прямоугольника. Данные соединения сложны в изготовлении и менее прочны, чем другие виды шипо­вых соединений.

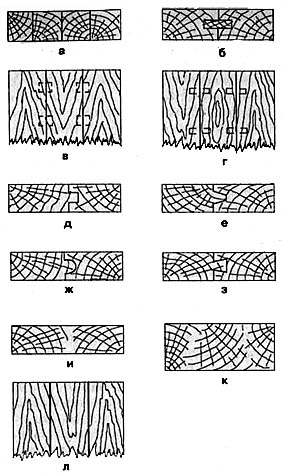

Рис. 43. Сплачивание щитов: а — на гладкую фугу (впритык); б — на вставную рейку в — на плоских шипах; г-на круглых шипах; д — в шпунт и гребень прямой; е — в шпунт  гребень треугольный; ж — в шпунт и гребень овальный; з — в гребень в награт с односторонним скосом; и — гребень в награт с двухсторонним скосом; к — в гребень в награт  двухсторонним скосом и косой кромкой; л — металлическими s-образными скрепами
