Мини-баня с водогрейной колонкой и печью-каменкой
Минимальные внутренние размеры 150х70 см, высота от пола до потолка 200 см.
При строительстве этой бани необходимо заранее предусмотреть возможность установки и замены ванны. Лучше всего для этой цели в нижней части одной из стен сделать съемную панель по высоте и ширине ванны. Особое внимание следует обратить на прочность пола в местах установки ванны и колонки. Эти места желательно укрепить дополнительными фундаментными опорами
В углу бани складывают малогабаритную печь из листовой стали, коробку с центральным патрубком для дымовых газов. Коробку заполняют камнями. В нижней части коробки просверливают несколько отверстий для стока неиспарившейся воды. На коробку устанавливают водогрейную колонку, сваренную из вставленных друг в друга двух кусков труб диаметром 10-12 и 20-25 см и стального листа толщиной 3-4 мм.
На центральную трубу водонагревателя надевают чугунную или стальную трубу, которую выводят вверх через отверстие в потолке, закрытое жестью, и уплотняют в нем глину или асбест. На эту трубу сверху надевают асбестоцементную трубу, закачивающуюся защитным зонтом.
Освещение мини-бани осуществляется через окно над дверью или, лучше, встроенное в дверь.
Рис. 3. Мини-баня с водогрейной колонкой и печью-каменкой:
а- общий вид бани; б - последовательность кладки печи: 1 и 2 дверь и окно бани; 3 - печь; 4 - металлическая коробка с камнями; 5 - водогрейная колонка; 6 - жаровая труба водогрейной колонки; 7 - дымовая труба; 8 - задвижка; 9-зонт; 10-бак; 11-душ; 12-краны; 13-ванна; 14-съемный настил из досок; 15-откидной или съемный полок; 16-кирничи; 17,18 - дверки; 19 - колосниковая решетка

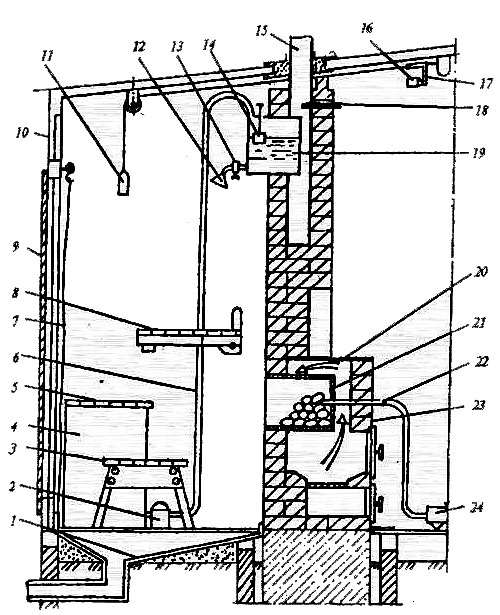

Рис. 4. Мини-баня с комбинированной печкой:
1 - гидроизоляция; 2 - ножной насос; 3 - скамейка; 4 - бак для холодной воды; 5 - деревянная крышка-подставка; 6 - шланг; 7 - штора; 8 - откидной полок; 9 - дверь; 10 - окно; 11 - ручка переключателя; 12 - душевая сетка; 13 - кран; 14 - поплавковый указатель уровня; 15 - дымовая труба; 16 - переключатель; 17 - толкатель с пружиной; 18 - заслонка; 19 - бак для горячей воды; 20 - плита; 21 - коробка для камней; 22 - металлическая труба; 23 - печь; 24 - пылесос
