Стропила бани
Крыши бани делают односкатными и двускатными (рис. 27).
Выбор вида кровли зависит от многих факторов, в частности от уклона крыши, климатических особенностей. Важную роль играют соображения экономичности, первоначальных и эксплуатационных затрат. Чем больше угол наклона крыши, тем она сложнее и дороже, так как увеличивается расход материалов. Кровля должна быть долговечной, легкой, недорогой и водонепроницаемой, возводиться с минимальной трудоемкостью.
Стропила кровли в зависимости от ее вида бывают наклонные и висячие (рис. 28).
Все элементы висячих стропил должны быть жестко связаны между собой - это стропильная ферма, которая опирается только на две крайние опоры. Стропильные ноги висячих стропил, упираясь друг в друга в коньке, создают значительное горизонтальное давление, которое передается стенам. Нижний пояс стропильной фермы (затяжка) гасит распор.
Для стропил используют брусья или доски толщиной 40-60 мм из хорошо просушенной древесины хвойных пород с минимальным количеством сучков и без трещин. Дощатые стропила легче и удобнее, так как все соединения осуществляются на гвоздях с помощью деревянных накладок. Врубки применяют только для соединения стоек с прогоном и лежнем (в наклонных стропилах). Стойки выполняют из тех же досок, что и стропила.
Для конькового прогона берут брус 10х10 см, а лежень и мауэрлат (опорный брус для стропил) делают из такого же бруса или из бревен, стесанных на два канта. Хомуты из стальной полосы или скрутки из проволоки диаметром 6 мм прибивают большими гвоздями к мауэрлату, а в верхнем (коньковом) узле - к прогону.
На стены из облегченной кирпичной кладки, легкобетонные и каркасные укладывают сплошной мауэрлат. При массивных кирпичных и каменных стенах под каждую стропильную ногу можно положить отрезок бревна или бруса длиной около 50 см, при этом концы хомутов крепят к металлическим крюкам, заделанным в толщу стены на 25-30 см ниже мауэрлата. В рубленых и брусчатых домах наклонные и висячие стропила опирают на верхний венец стены, а хомуты крепят ко второму венцу (сверху).
Узлы висячих стропил можно выполнить без ригеля или с ригелем с пролетами соответственно до 6 и 8 м. Одинарную затяжку делают из тех же досок, что и стропила, а для двойной затяжки берут доски толщиной не менее 4 см. Для ригеля и накладок используют доски толщиной 25-30 мм.
Если в плоскости стропил жесткость обеспечивается самой стропильной фермой, для противодействия ветровым нагрузкам в поперечном направлении необходимо устроить одну или две диагональные связи в каждом скате крыши. Их выполняют из досок толщиной 30-40 мм, прибитых к основанию одной стропильной ноги и к средней части соседней. В наклонных стропилах раскосы лучше делать между двумя соседними стойками.
Таблица. Зависимость уклона кровли от кровельного материала
|
Кровельный материал |
Угол уклона |
|
Двухслойный рулонный материал |
15 |
|
Трехслойный рулонный материал |
5 |
|
Трехслойный рулонный материал с гравийной посыпкой |
2,5 |
|
Черепица |
50 |
|
Профиль |
33 |
|
Усиленный профиль |
25 |

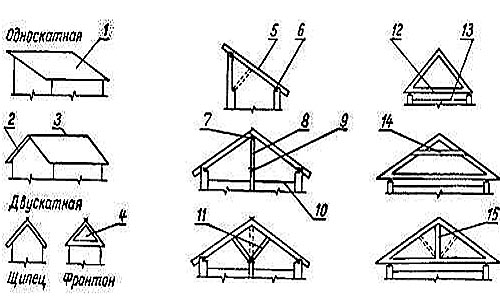

Рис. 27. Односкатная и двускатная крыши:
1 - скат; 2 - карниз; 3 - конек; 4 - тимпан; 5 - стропило; 6 - мауэрлат; 7 - коньковый прогон; 8 - стойка; 9 - лежень; 10, 13 - перекрытия; 11 - подкос; 12 - затяжка; 14 - ригель; 15 - бабка

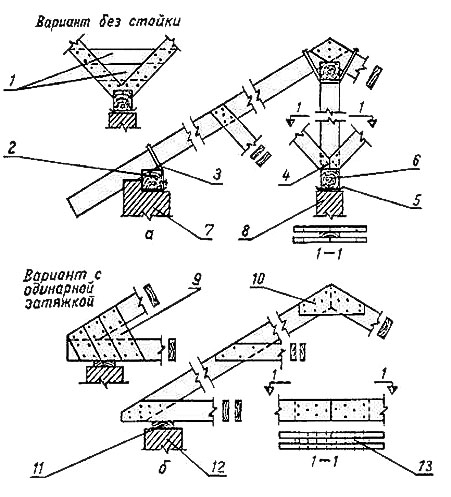

Рис. 28 Конструкции стропил:
а - наклонные стропила; б - висячие стропила; 1 - доски-вкладыши; 2 - мауэрлат; 3 - хомут (скрутка); 4 - врубка; 5 - рубероид; 6 - лежень; 7, 12 - наружная стена; 8 - внутренняя стена; 9, 10 - доски-накладки; 11 - подкладка; 13 - доска-вкладыш.
Сечение стропил зависит от их нагрузки (вес кровли, снега), размера пролета, шага стропил и угла их установки (см табл.).
Таблица. Сечение стропил для двускатной крыши в зависимости от длины стропильной ноги
|
Длина стропильной ноги, см |
Сечение стропил, см |
|
|
Доски |
Брусья |
|
|
300 |
4х18(16) |
10х12 (10) |
|
6х16 (14) |
||
|
8х14 (12) |
||
|
400 |
6х20 (18) |
10х16 (14) |
|
8х18 (16) |
||
|
500 |
8х22 (20) |
10х20(18) |
Применяя подкосы, можно несколько уменьшить сечение стропил. Угол установки стропил (уклон кровли) берется 30°.
