Кирпичная баня
Кирпич - достаточно часто используемый материал при строительстве бани. Хоть кирпич и уступает древесине по некоторым показателям, но это не влияет на его популярность. Для кладки стен бани рекомендуется использовать силикатный (белый) кирпич, а еще лучше глиняный (красный). Почему лучше? При изготовлении глиняный кирпич выдерживают в условиях высокой температуры, что придает кирпичу большую прочность и монолитность.
Наибольшее применение в строительстве бань находят следующие типы конструкций кирпичных стен: стена с воздушным промежутком шириной 4-6 см, расположенным в ее толще; стена с облицовкой изнутри плитным утеплителем; стена с теплоизоляционной засыпкой между наружным и внутренним рядами кирпича с поперечными перегородками (колодцевая кладка). Возведение таких стен позволяет экономить кирпич благодаря уменьшению толщины кладки, обеспечивать хорошие теплотехнические показатели. Они требуют особой внимательности и аккуратности при выполнении работ, тщательной перевязки швов.
На рис. 15а показано вертикальное сечение стены с устройством воздушного промежутка. Она состоит из наружного ряда кладки толщиной в полкирпича, воздушного промежутка и основного массива стены толщиной в один или полтора кирпича. Через 4-6 рядов кладки обе стенки перевязывают тычковым рядом кирпичей по всей длине стены. Кирпичные связи можно заменить армированием стальными прутками сечением 6-8 мм с шагом 50 см. Концы прутков можно согнуть.

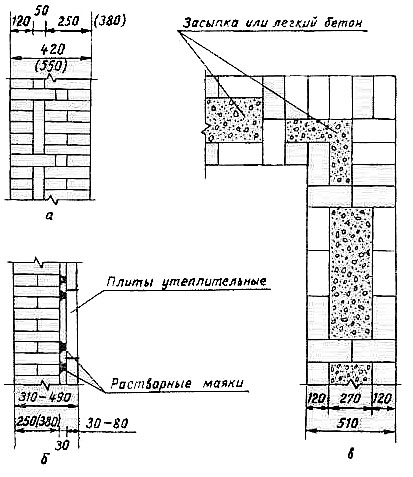

Рис. 15 Возведение кирпичных стен:
а - вертикальное сечение стены с воздушным зазором; б - вертикальное сечение стены с утеплителем; в - план стены колодцевой кладки с заполнением легким бетоном.
На рис. 15б изображено сечение стены с утеплителем, который крепится к стене с помощью растворных маяков. При этом образуется воздушный зазор 2-4 см. Возможны и другие способы крепления плит к кирпичной кладке, например, с помощью деревянных реек, прибитых к пробкам в швах кладки. На эти рейки набивают плиты утеплителя. В качестве теплоизоляционных плит можно использовать арболит, фибролит, жесткие минераловатные плиты, плиты из легкого бетона и других теплоизоляционных материалов неорганического происхождения. Необходимая теплоизоляция получается при толщине стены в полтора кирпича и утеплителя из фибролитовых плит толщиной 50 мм, а с применением эффективного кирпича те же показатели достигаются при толщине кладки 25 см, т. е. в один кирпич.
На рис. 15в показан план стены колодцевой кладки с засыпкой или заполнением легким бетоном. Поперечные стенки расположены через три кирпича, наружные углы кладки выложены тычковым рядом. Засыпку делают по мере возведения стены слоями по 10-15 см с трамбованием их. Через 2-3 слоя засыпку надо поливать известковым раствором сметанообразной консистенции. В качестве засыпки применяют мелкий шлак, керамзит или другие легкие заполнители. Можно использовать песок, смешанный с опилками и известью-пушонкой (2:2:1). Завершать колодцевую кладку рекомендуется тремя-четырьмя рядами сплошной кладки, предварительно армировав последний ряд (с засыпкой) металлической сеткой.
Внутренние несущие стены должны быть толщиной не менее 25 см, перегородки обычно выкладывают толщиной в полкирпича или в четверть, т. е. кирпич на ребро. Если перегородка или простенок в четверть кирпича имеет длину более 1,5 м, кладку следует армировать стальной проволокой через два-три ряда. Штукатурят их с обеих сторон цементно-песчаным раствором (1:2). Для большей прочности штукатурку выполняют по металлической сетке или проволоке, натянутой на гвозди, забитые в швы кладки.
На лицевой поверхности кирпичных стен, предназначенных под штукатурку, швы на глубину 10-15 мм не заполняют раствором (пустошовка).
Лицевые поверхности стен, не подлежащих штукатурке, заполняют раствором вровень с поверхностью (вподрезку). Излишки раствора швов подрезают кельмой. Швы на поверхности можно обрабатывать специальным инструментом - расшивкой: сначала вертикальные, затем горизонтальные. Выполняют расшивку по ходу работ после кладки 3-4 рядов.
Кирпичную кладку выполняют по системе однорядной (цепной) или многорядной перевязки. Учитывая сравнительно незначительный объем кладки и небольшую толщину стен, лучше возводить стены с однорядной перевязкой, которая отличается простотой исполнения и достаточной прочностью.
Ряды кирпича, укладываемого вдоль стены длинными боковыми поверхностями, называют ложковыми, короткими боковыми поверхностями, перпендикулярно к плоскости стены - тычковыми.
Для перевязки швов при кладке углов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. В дело пускают кирпичи с отбитыми углами или другими дефектами. Неполномерные кирпичи укладывают целой стороной наружу. Рубку кирпича производят молотком-кирочкой. Если кирпич надо разрубить поперек, сначала делают несколько легких ударов острием молотка-кирочки по линиям обрубки на двух смежных плоскостях, затем перекладывают кирпич в руке на ребро и резким ударом откалывают намеченную часть.
Однорядная система перевязки отличается тем, что ложковые ряды кирпичей чередуются с тычковыми. Вертикальные швы каждого ряда перекрываются кирпичами следующего ряда. Чтобы выполнить основное условие однорядной системы перевязки (обеспечить перевязку всех швов в каждом ряду) и избежать укладки в конце тычковых рядов продольных половинок кирпича, ложковые ряды при кладке углов и простенков должны начинаться и заканчиваться трехчетвертками. При кладке углов следует в каждом ряду одну стену выкладывать ложками, а другую (примыкающую) - тычками.
Кладку стен начинают после устройства гидроизоляции по фундаменту, разметки стен и мест расположения дверных проемов. Размечая контуры стен, надо иметь в виду, что длина сплошных участков должна быть кратна размеру кирпича по ложку (тычку) с учетом толщины раствора в швах. Если это условие не соблюдено, работы усложнятся из-за необходимости использовать в большем объеме неполномерный кирпич.
Кладку начинают от углов. На смежных углах вначале укладывают несколько угловых кирпичей и соединяют их шнуром-причалкой, ориентируясь на который, кладут следующие кирпичи. Шнур-причалка помогает обеспечить прямолинейность и горизонтальность рядов кладки, а также одинаковую толщину горизонтальных швов.
На углах можно выкладывать небольшие участки стены (маяки) высотой до 6 рядов кладки. В этом случае шнур-причалку крепят за гвозди, закрепляемые в швах кладки. Ее устанавливают для каждого ряда, отступая от вертикальной плоскости кладки на 3-4 мм.
После натяжения шнура наносят раствор на участок длиной не более 1 м, чтобы он не успел схватиться, прежде чем на него положат кирпичи. Перед подачей на стену раствор перемешивают.
Правильная подготовка растворной постели имеет большое значение. Порции раствора, подаваемого на стену, расстилают сплошным ровным слоем толщиной 20-25 мм, чтобы при укладке кирпичей разравнивание его кельмой сводилось к минимуму. При кладке тычковых рядов раствор расстилают слоем, отступающим от грани стены на 10 мм (когда необходимо заполнить швы лицевой поверхности) или на 30 мм (для кладки впустошовку). При кладке ложковых рядов растворный слой должен быть меньшей ширины и не доходить до грани стены на 20-30 мм.
В процессе работы следует следить за качеством швов: их заполнение раствором, равномерное уплотнение, одинаковая толщина и правильная перевязка обеспечивают высокую прочность кладки. Важно придерживаться следующих правил:
1. первый ряд кладки обязательно выполнять из целого кирпича;
2. кладка ряда должна начинаться с укладки наружных кирпичей;
3. при необходимости использовать битый кирпич, укладывая его в ложковые ряды с внутренней стороны;
4. не применять битый кирпич при перевязке углов, кладке простенков, колонн и опорных участков;
5. балки должны опираться на тычковый ряд;
6. перед укладкой глиняный кирпич следует смачивать, особенно в жаркую погоду.
Кладку можно выполнять по всему периметру стены порядным способом, т.е. к укладке следующего ряда приступать после полного окончания предыдущего. Однако такой способ неудобен, особенно когда работы ведутся на высоте. Поэтому можно выполнять кладку отдельных участков стен, оставляя в местах временного перерыва кладки штрабы, которые позволяют обеспечить надежную перевязку новой части кладки с ранее возведенной.
Размечая расположение по вертикали отдельных элементов здания, связанных со стенами, следует помнить, что все вертикальные размеры должны быть кратны 150 (75) мм (для кирпича 240х120х65 мм) и 100 мм (для кирпича 240х120х88 мм). Вертикальное ограничение стены (ровный обрез по вертикальной плоскости) получают, располагая в начале ее в ложковом ряду две трехчетвертки, а в тычковом - целый кирпич. В процессе возведения стен в боковые поверхности оконных и дверных проемов закладывают пробки - деревянные бруски, по размерам одинаковые с кирпичом. С каждой стороны заделывают по две пробки, которые перед укладкой смолят или обертывают рубероидом. Оконные и дверные коробки целесообразно устанавливать в процессе ведения кладки.
