Утепление бани
Большое значение при строительстве бани или сауны имеет тщательное утепление стен, потолка и пола. Необходимо исключить до минимума теплопотери помещения.
Внимание!
Особенное значение имеет утепление помещения парильни, так как в ней необходимо создать высокую температуру от 60 до 130 С в зависимости от назначения и требований парящихся.
Для русской бани достаточно 60-90 °С, так как в ней нагоняется тепло за счет влажности - поддаванием на раскаленные камни горячей воды. А в финской сауне - за счет пониженной влажности и высокой температуры до 130 С.
Высокую температуру в бане или сауне необходимо сохранять продолжи-тельное время. При значительных теплопотерях невозможно создать высокую температуру, а если и удается, то при этом расходуется большое количество топлива для протапливания печей, и электроэнергии для электрокамина.

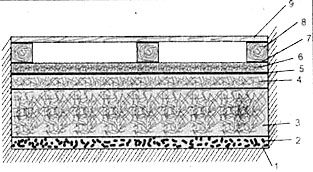

Рис. 36. Способ теплоизоляции пола бани:
1 — фунт; 2 — слой песка — 50 мм; 3 — пенопласт — 200 мм; 04 — пенопласт с цементным раствором — 50 мм; 5 — слой гидроизоляции — рубероид или бикрост; 6 — бетон — 50 мм; 7 — стяжка цементная;
8 — пяж; 9 — пол досчатый
При больших теплопотерях значительно снижается и срок службы самой бани или сауны. В таких помещениях постоянная повышенная влажность, из-за чего быстро сгнивают деревянные конструкции и вдобавок присутствует неприятный гнилостный запах, что не очень приятно.
Теплопотери снижают сроки эксплуатации печей-каменок, а некоторые конструкции этих печей вообще не смогут создавать в таких банях высокую температуру.

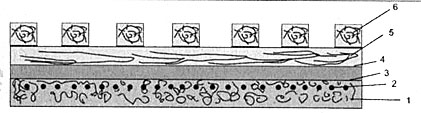

Рис. 37. Схема «Теплые полы»:
1 — бетон; 2 — электрические «Теплые полы»; 3 — раствор; 4 — плитка керамическая; 5 — лага деревянной решетки; 6 — бруски деревянной решетки
Как снизить теплопотери бани
Рис. 38. Установка обрешетки на сруб бани:
1 — рейка обрешетки; 2 — гвоздь; 3 — прорезь в рейке — длина 150—200 мм4, 4 — сруб (бревно)
Рис. 39. Способ крепления вагонки к бревенчатой стене бани:
1— сруб; 2 — рейка обрешетки; 3 — скоба крепления вагонки; 4 —гвоздь крепления скобы; 5 — паз (прорезь) в рейке обрешетки; 6 — гвоздь крепления рейки обрешетки
Чтобы снизить теплопотери бани необходимо сделать следующее: пол парильни следует теплоизолировать. При строительстве бани необходимо в парильне вынуть грунт на глубину 500 мм от предполагаемого уровня чистого пола. Дно вырытого котлована следует выровнять по уровню, засыпать слой мытого песка толщиной до 50 мм. Далее укладываются пенопластовые маты толщиной 200 мм, поверх пенопласта заливается слой цементно-песчаного раствора, сме¬анного в пропорции 1:1, с пенопластовой крошкой толщиной 50 мм. Затем, поверх этого слоя заливается слой цементно-песчаного раствора, также смешанного в пропорции 1 :1, с вермикулитом толщиной 50 мм. Поверх этого раствора укладывается арматурная сетка с ячейками 100x100 мм. Поверх арматурой сетки заливается слой обычного бетона с мелким щебнем. Делается уклон 5 в сторону канализационного стока. Слой бетона также делается толщиной 50 мм. Верхнюю часть выравнивают и железнят, и только на такое подготовленное основание в парильне настилают деревянные полы с отверстиями или щелями для стока воды. Если основание пола моечного отделения бани сделать по такому же методу, то необходимо сделать гидроизоляцию между слоем бетона и слоем раствора с вермикулитом. Надо уложить два слоя рубероида или бикроста.

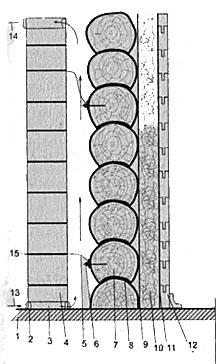

Рис. 40. Схема теплоизоляции стен парильни: 1 — основание (фундамент); 2 — гидроизоляция; 3 — вентиляционное отверстие в кирпичной кладке; 4 — кирпичная стена; 5 — скоба крепЛения стены к срубу; 6 — гвоздь крепления скобы; 7 — сруб (стена бревенчатая); 8 — уплотнитель (пакля, мох, лен, войлок шерстяной); 9 — стеклоткань; 10 — теплоизоляция толщиной 50 мм; 11 — фольмоткань или фольга; 12 —вагонка; 13, 14 — направление движения воздуха для вентиляции бревенчатой стены; 15 — цементный шов между кирпичами и место крепления скобы
Бетон также возможно гидроизолировать специальными гидрофобными пропитками, которые сейчас имеются в достаточном ассортименте в продаже.
Для создания комфортных условий в бане в верхнюю часть пола можно уложить электрические подогреваемые теплые полы. Также в бетонное основание пола укладывают трубы водяного автономного отопления.
Если в бане установлены теплые полы нет необходимости устанавливать дере-вянный пол. На бетонное основание укладывается керамическая плитка, а поверх пола укладываются съемные деревянные решетки.
Правильное утепление стен парильни Если баня построена из деревянного сруба или деревянных брусьев, то в течение 2-3 лет она дает значительную усадку до 100-200 мм, в зависимости от влажности применяемого материала. Чем выше влажность материала, тем больше усадка.
Hue. 41. Схема, теплоизоляции кирпичной стены бани: Схема I: 1 — слой гидроизоляции между фундаментом и стеной; 2 — кирпичная стена; 3 — вертикальная гидроизоляция между кирпичной стеной и брусом; 4 — стена из бруса 100x100; 5 — слой стеклоткани; 6 — теплоизоляционный материал толщиной 100 мм; 7 — слой фольмоткани или фольги; 8 — вагонка
Схема II: 1 — гидроизоляция основания стены; 2 — кирпичная стена; 3 — стена из блоков ячеистого бетона или пермовермикулита или пенопласта толщиной 100 мм; 4 — гидроизоляция вертикальной стены; 5 — слой теплоизоляции толщиной 100—150 мм; 6 — слой фольмоткани или фольги; 7 — вагонка
В настоящее время большую часть бань и саун отделывают изнутри качественными отделочными строительными материалами, например евровагонкой ценных пород дерева. Зачастую не соблюдается технология установки вагонки и обрешетки, на которую крепится вагонка. В большинстве случаев обрешетку приколачивают гвоздями к бревнам, а затем к обрешетке крепят вагонку. Обрешетка и вагонка препятствуют усадке сруба, в результате чего между бревнами образуются щели, через которые выходит тепло из бани или сауны. Способ отделки стен парилки

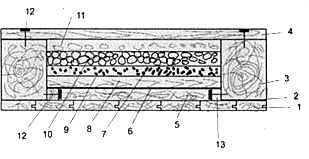

Рис. 42. Схема теплоизоляции деревянного потолка бани:
1 — вагонка; 2 — слой фольмоткани или фольги; 3 — брус (балка перекрытия): 4 — пол деревянный; 5 — слой теплоизоляции; 6 — слой стеклоткани; 7 — черновая лоска; 8 — слой пароизоляции (1 ч. глины — 1 ч. опилки); 9 — слой теплоизоляции (1 ч. глины — 3 ч. вермикулит); 10 — слой пенопласта; U — слой цементного раствора и пенопласта (1 ч. раствора + 3 ч. крошки пенопласта);
12 — гвозди крепежные; 13 — брусок крепления черновой доски
Для исключения теплопотерь, необходимо применить совершенно иной способ отделки, чтобы предотвратить зависание бревен сруба на гвоздях обрешетки. Делается это следующим образом.
В рейках, предназначенных для обрешети, электролобзиком пропиливаются пазы длиной 15-20 см с промежутками через каждые 50 см длины рейки. Затем эти рейки с прорезями приколачиваются гвоздями перпендикулярно стенам сруба. Гвозди ставятся в прорезь рейки, что позволяет им при усадке сруба скользить по прорези и не препятствовать усадке.
В парильне бани или сауны деревянные стены необходимо дополнительно теплоизолировать. Делается это следу ющим образом: в промежутки между рейками обрешетки укладывается вначале один слой стеклоткани, поверх стеклоткани укладывается слой негорючей теплоизоляции, например базальтовые или каолиновые теплоизоляционные материалы, поверх теплоизоляции укладывается слой фольмоткани (алюминиевая фольга, наклеенная на стеклоткань) или обычная алюминиевая фольга. И уже поверх фольги устанавливается (прикрепляется) вагонка. Теплоизоляция кирпичных стен бани или сауны
Нередко бани возводят полностью кирпичными, так как у кирпича наибольший коэффициент теплопроводности. Соответственно у таких бань наибольшие теплопотери.
Бани используются эпизодически, не чаще одного раза в неделю. Стены бани за это время значительно остывают и требуются большие затраты тепловой энергии, чтобы прогреть стены и создать комфортные условия для пользования ею.
Чтобы без пользы, не обогревать кирпичные стены бани, существуют несколько способов их тщательной теплоизоляции.
Способ первый
Внутри помещения с кирпичными стенами выкладывается брусчатый сруб из брусьев сечением не менее 100 мм. Брусчатый сруб дополнительно закрывается теплоизоляцией, как указано выше.
Способ второй
Кирпичные стены изнутри закрываются наиболее толстым слоем теплоизоляции.

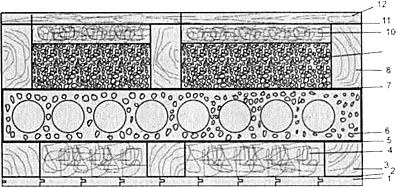

Рис. 43. Схема теплоизоляции бетонного перекрытия бани:
1 — вагонка; 2 — фольмоткань или фольга; 3 — балки деревянные; 4 — теплоизоляция (базальтовая или каолиновая вата); 5 — стекло-ткань; 6 —бетонная плита перекрытия; 7 — толь или рубероид; 8 — лага; 9 — грапшлак, обычный котельный шлак; 10 — тепло-изоляция (минеральная вата); 11 — толь или рубероид; 12 — доска половая
Теплоизоляция потолков бани или сауны
Особое внимание надо уделять теплоизоляции потолков бани или сауны. Для этого необходимо выполнить следующее. Если потолочное перекрытие планируется сделать полностью деревянным, следует поверх чернового потолка уложить слой стеклоткани, затем заливается слой глинопесчаного раствора, смешанного в пропорции 1:1с опилками или половой мелкой рубленой соломой. Приготовленный раствор заливают слоем толщиной 20-30 мм поверх стеклоткани. Сверху заливается глинопесчаный раствор в пропорции 1 : 3, где одна часть глиняного раствора и три части вермикулита. Полученный раствор заливают слоем до 50 мм. Этот раствор должен просыхать от двух недель до двух месяцев в зависимости от погодных условий. В дальнейшем по верх этого раствора укладывают слой пенопласта толщиной 100-150 мм. а поверх пенопласта заливают слой цемевого раствора, смешанного с пенопластовой крошкой в пропорции 1:3.
В нижней части потолка под черновой доской необходимо закрепить рейки обрешетки с промежутком 500 мм. Между ними сначала закрепить слой стеклоткани, затем прикрепить слой теплоизоляции (базальтовую или каолиновую вату) толщиной 50 мм, затем укрепить слой фольмоткани или фольги, и только потом обшить потолок евровагонкой.
Теплонзолпция бетонных перекрытий потолков бани или сауны
При перекрытии потолков бетонными плитами необходимо выполнить следующие операции для теплоизоляции потолка. На боковые стенки у потолка установить деревянные балки - бруски сечением 100x100 мм с расстояниями между ними 500 мм. На бетонную плиту; крепится стеклоткань, затем слой теплоизоляции толщиной 100-150 мм, затем слой фольмоткани или фольги. Заканчивается операция приколачиванием обрешетки толщиной 20-30 мм. к которой кренится вагонка.
На чердачном помещении или на втором этаже засыпается слой керамзита толщиной 150-200 мм или шлака, укладывается слой теплоизоляционного материала толщиной 50-100 мм и настилается деревянный пол, если там жилые комнаты.
