ФИЛЬТРЫ ДЛЯ БАССЕЙНОВ

Стационарная фильтровальная установка (в дальнейшем СФУ) предназначена для меха­нической очистки воды в бассейне. Совместно с химической обработкой воды из последней уда­ляются бактерии, микроорганизмы и микро­флора.

СФУ соединяется с ванной бассейна с помо­щью пластиковых труб. Вода забирается в СФУ и возвращается обратно в бассейн с помощью специальных пластиковых элементов - донно­го слива и форсунок возврата воды.

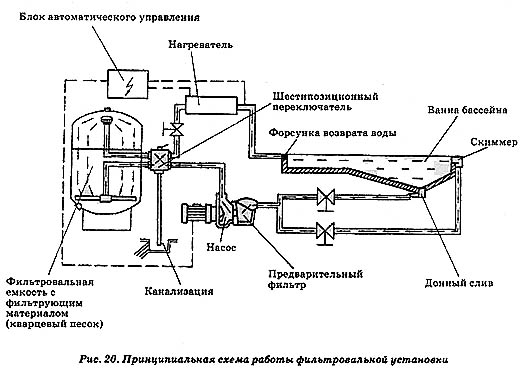

При работающем насосе вода поступает из устройства забора верхнего слоя воды и донно­го слива в предварительный фильтр и через на­сос и шестипозиционный переключатель в фильтровальную емкость с кварцевым песком, где происходит процесс фильтрования.

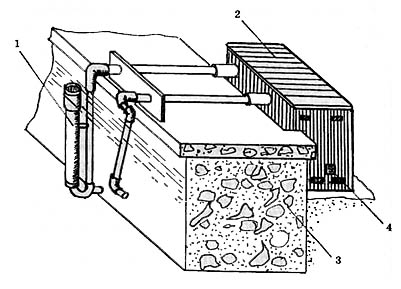

Рис. 19. Установка навесного фильтра для бассейна типа «Баука»: 1 - забор воды со сменными фильтрами; 2 - насос фильтра; 3 - стенка бассейна; 4 - подключение к электросети

При возврате в бассейн, через форсунки воз­врата, фильтровальная вода проходит через на­греватель (при его наличии). Нормальное рас­положение форсунок - напротив друг друга.

К месту, где размещена СФУ, необходимо подвести воду, электричество и канализацию (сливную трубу); при наличии теплообменного на­гревателя необходим подвод горячей воды.

Размещение СФУ должно быть таким, чтобы СФУ была доступна с любой стороны.

При установке вне помещения СФУ и подводя­щие трубы должны быть надежно защищены от мороза и других атмосферных воздействий. В хо­лодное время года необходимо сливать воду из фильтровальной емкости и предварительного фильтра, для чего использовать сливные клапа­ны в нижней части соответствующих емкостей, а также освобождать подводящие трубы от воды.

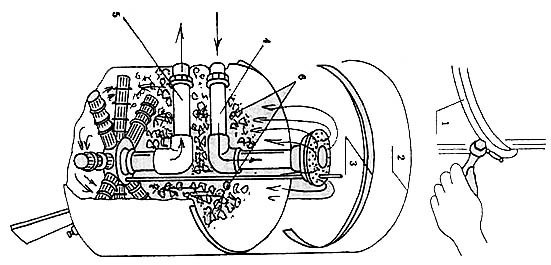

Рис. 21. Фильтровальная емкость СФУ: 1 - хомут; 2 - крышка емкости; 3 - резиновое кольцо; 4 - труба забора воды из бассейна; 5 - выход очищенной воды; 6 - промытый песок

Подготовка к работе

1. Заполнить фильтровальную емкость кварце­вым песком, для чего:

• разъединить болтовые соединения и снять хо­мут ;
• снять крышку 2 фильтровальной емкости и уплотнительное резиновое кольцо 3;
• аккуратно засыпать песок в фильтровальную емкость;
• очистить фланец фильтровальной емкости от попавшего на него песка;
• установить уплотнительное кольцо;
• надеть крышку фильтровальной емкости;
• установить хомут и равномерно затянуть бол­товые соединения.

2. Удалить воздушную пробку (производить при полностью заполненном бассейне, уровень воды в бассейне должен быть не ниже середины «Скиммера») из фильтровальной емкости, насо­са и подводящих труб, для чего:

• 6-типозиционный переключатель установить в позицию «Обратный смыв»;
• установить вентили на подводящих трубах и трубах донного слива в положение «Открыто»;
• отвернуть крышку предварительного фильт­ра и заполнить емкость предварительного фильт­ра и подводящие трубы водой;
• завернуть крышку предварительного фильтра;
• периодическими включениями/выключе­ниями насоса добиться того, чтобы при работа­ющем насосе емкость предварительного фильт­ра была постоянно полностью заполнена водой.

3. Выключить насос.

4. Установить 6-типозиционный вентиль в положение «Фильтрация».

При укомплектовании СФУ нагревателем и блоком автоматического управления устано­вить режим включения/выключения на элект­рическом таймерном устройстве (режим выби­рается по вашему желанию, но с условием пол­ного минимально однократного, ежедневного оборота воды бассейна через фильтр СФУ, для чего:

• снять пластиковую крышку таймерного ус­тройства;
• вращением циферблата в указанном на­правлении установить стрелками текущее вре­мя суток;
• отщелкнуть необходимое количество ламе­лей на наружной круговой шкале «1-24». Чис­ла на этой шкале обозначают часы от 1 до 24. Каждая ламель соответствует 15 минутам. Ото­гнутая ламель - включение, не отогнутая - вык­лючение. Срабатывание происходит при про­хождении соответствующей ламели мимо мар­кера в форме треугольника;
• установить необходимую температуру на­грева воды поворотом маховичка термостата от О до 40° С на передней панели блока автомати­ческого управления. Нагрев воды происходит только во время работы насоса;
• установить вентили на подводящих трубах «Скиммера» и донного слива таким образом, чтобы обеспечить равномерный забор воды с верхнего и нижнего уровня бассейна.
