Виды деревянных кровель

Кровля из гонта выполняется по обрешетке из брусков 50x50 мм, расстояние между обрешетина­ми зависит от длины гонтовых дощечек и количе­ства слоев кровельного покрытия.

Двухслойную кровлю устраивают для хозяй­ственных построек, а трехслойную — для малоэтаж­ных жилых домов. Причем в двухслойной кровле гонтовые дощечки укладываются внахлест на V2 длины гонта, а в трехслойной — на 2/з длины.

Каждая дощечка прибивается к обрешетке од­ним гвоздем, но из-за многослойности кровельного покрытия головка гвоздя оказывается скрыта до­щечкой верхнего ряда (табл. 7).

Укладка ведется снизу вверх (от карниза к конь­ку) и справа налево. Каждая гонтовая дощечка име­ет с левого бока шпунтовую канавку, в которую вставляется заостренное ребро соседней дощечки. Все заостренные ребра гонта должны быть направлены в одну сторону. Прикарнизные и приконьковые ряды выкладываются укороченными дощечками. В ряду гонт стелется вразбежку, то есть в виде зигза­гообразного рисунка, когда стык между дощечками нижнего ряда совпадает с серединой гонтовой дощечки верхнего ряда. Чтобы обеспечить такой способ укладки, заранее заготавливаются половин­чатые дощечки, с которых начинают укладку каждого четного ряда. Во избежание загнивания гонтовой кровли все шпунтовые канавки смазыва­ют противогнилостной мастикой или обрабатыва­ют древесным антисептиком.

Расстояние между обрешетинами в зависимости от длины гонтовых дощечек и количества слоев кровельного покрытия

Таблица 7

Длина

гонтовой

дощечки,

мм

Количество

слоев

кровельного

покрытияного

Расстояние между обрешетинами, мм

ширина карниз­ного настила

расстояние между рядо­выми обрешетинами

500

2

190

240



3

265

165

600

2

240

290



3

330

200

700

2

290

340



3

400

230

Конек покрывают двумя обтесанными доска­ми поверх основного кровельного покрытия. Ребра отделывают гонтовыми дощечками, обуженными со стороны острой кромки на 1/4!/з ширины; при­чем ряд, начатый на одном скате, продолжают и на смежном скате с переходом через ребро. Для более плотной укладки реберный брусок закругляют. Гонт выкладывают веером с использованием вставных рядов (через каждые 2—3 ряда).

Для покрытия разжелобков и ендов также по­надобятся вставные ряды (через каждые три ряда), гонтовые дощечки в которых выкладывают вееро­образно. Для разжелобковых покрытий используют дощечки традиционной и трапециевидной формы.

Воротник дымовой трубы выполняется из стальных фартуков подобно воротнику драночной кровли. Единственное отличие в том, что боковые фартуки воротника крепятся не поверх рядового покрытия, а под него.

Кровля из драни и стружки выполняется по разреженной деревянной обрешетке из брусков се­чением 50x50 мм или жердей толщиной 60—70 мм, обтесанных на два канта. Шаг между обрешетинами (табл. 8) зависит от количества слоев кровельно­го покрытия (а древесная кровля — это всегда мно­гослойное покрытие).

Расстояние между обрешетинами в зависимости от количества слоев кровли из драни и стружки

Таблица 8

Количест­во слоев

Кровельный

материал

Ширина карнизно­го настила, мм

Расстояние между обрешетинами, мм

3

дрань

230

330

4

дрань

170

240



стружка

160

100, 220, 250 (в зависимо­сти от длины стружки)

5

дрань

110

195



стружка

95—100

160, 180, 200 (в зависимо­сти от длины стружки)

Обрешетины крепятся гвоздем при каждом пе­ресечении со стропильной ногой. Прикарнизная об­решетина под драночную кровлю должна быть выше остальных на 8—10 мм. Высоту бруска увеличива­ют уравнительной планкой. Кровельные работы на скате ведутся снизу вверх и справа налево одновре­менно в 3—4 рядах. Для удобства запас стружки или дранки находится в возке кровельщика. При- карнизный и приконьковый ряды выкладываются из укороченных пластинок. Все остальные штучные материалы основного покрытия должны быть Пол­номерными. Дрань укладывается ворсистой сторо­ной вверх с направлением ворса по стоку воды.

Трехслойную кровлю устраивают для хозяй­ственных и временных строений, при устройстве ко­торых вышележащие кровельные ряды из драни или стружки перекрывают нижележащие на 2/з длины полномерной пластинки. Для жилых зданий рекомен­дуется четыре и пять слоев кровли. При четырехслой­ном покрытии ряды перекрывают друг друга на 3/4 дли­ны кровельных пластинок, а при пятислойном — на 4/5 длины. Прикарнизные и приконьковые ряды выклады­ваются в несколько слоев строго по нижнему обрезу карниза или верхнему обрезу конька.

Каждая дранка (стружка) прибивается к обре­шетке одним кровельным гвоздем, но так как слоев образуется сразу несколько, то в результате каж­дая отдельная пластинка оказывается закреплен­ной несколькими гвоздями. При этом головки гвоз­дей скрыты вышерасположенными слоями.

Ендовы и разжелобки из деревянных кро­вельных материалов очень трудоемки, поэтому их лучше покрыть кровельной сталью.

Конек крыши выполняют из двух строганных досок, которые укладывают на готовое покрытие из драни или стружки и прибивают к коньковому брусу и к обрешетке. Сверху брусок затесывают, что­бы его стороны соответствовали уклону кровли.

Ребра крыши при драночной кровле покрыва­ют так же, как и конек. Воротник дымовой трубы (рис. 52) собирают из стальных фартуков 2, 3 и 4. Причем до его крепления на скате выкладывают дранку 5 таким образом, чтобы сначала укладка была закончена снизу и с одного бока от ствола трубы, а затем — с другого бока. В последнюю оче­редь выкладывают один кровельный ряд за тру­бой. Горизонтальные отвороты воротника крепят поверх кровли и обрешетки шурупами 6 или гвоз­дями через каждый 200—300 мм. Между собой фартуки крепятся фальцевыми соединениями с предварительной промазкой кромок суриковой за­мазкой. Скат за трубой покрывают поверх ворот­никового отворота с нахлестом в 150 мм.

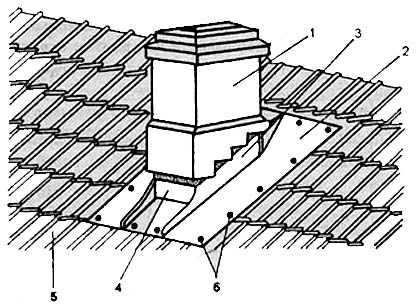

Устройство воротника дымовой трубы

Рис. 52. Устройство воротника дымовой трубы1 — дымовая труба; 2 — верхний фартук; 3 — боковой фартук; 4 — нижний фартук; 5 — дранка; 6 — шурупы

Кровля из теса. Основанием для тесовой кровли служит обрешетка из брусков сечением 60x60 мм или жердей диаметром 80 мм, обтесанных в два канта. Бруски кладутся на стропила с шагом 600—800 мм.

Для тесовой кровли берут доски толщиной 20—25 мм из древесины хвойных пород. Укладывают их в два слоя: доски нижнего слоя кладут сердцевиной вниз и прибивают к обрешетке одним гвоздем; доски верхнего слоя стелят на нижние так, чтобы получился половинный закрой. Сердцевина верхних досок долж­на быть обращена кверху. Их прибивают к обрешетке двумя гвоздями в каждом пересечении. Доски верхне­го слоя должны быть остроганы со всех сторон, а дос­ки нижнего слоя снизу не острагиваются. Для стока воды вдоль кромок каждой доски делают желобки.

Существует два способа укладки досок при уст­ройстве тесовой кровли: поперечный (поперек ска­та) и продольный (вдоль ската). Продольная кладка более практична и широко используется. В продоль­ном направлении доски могут быть уложены:

  • впритык в два слоя, при этом стык между доска­ми верхнего слоя приходится на середину доски ниж­него слоя;
  • в один слой с образованием нащельников, при этом нижний слой делается сплошным, а верхние доски перекрывают кромки нижнего слоя на 40—50 мм;
  • доски нижнего слоя укладываются с зазорами, а верхнего — перекрывают их кромки не менее чем на 50 мм. Верхние доски крепят к обрешетке двумя гвоздями в месте каждого пересечения.

Поперечный способ укладки досок допускается для временных построек, при этом не требуется об­решетки. Верхние доски перекрывают нижние на 40—50 мм. Каждое пересечение досок со стропила­ми фиксируется одним гвоздем (рис. 53).

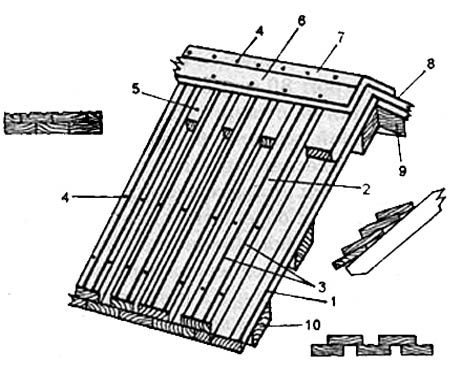

Способы устройства тесовой кровли

Рис. 53. Способы устройства тесовой кровли1 — доска нижнего слоя; 2 — доска верхнего слоя; 3 — желобок для стока воды; 4 — гвоздь; 5 — вкладыш; 6 — коньковая доска; 7 — полоса из кровельной стали шириной 100 мм; 8 — рубероидная лента; 9 — коньковый дощатый настил; 10 — брусок обрешетки
