Крышей называют часть здания, которая обеспечивает его защиту от атмосферных осадков сверху. Крыша любого дома состоит из наружного покрытия (кровли) и наклонных поддерживающих балок — стропил, на стропила кладут обрешетку и настил.
- Односкатную крышу чаще всего применяют в нежилых помещениях.
- Двускатная (щипцовая) крыша имеет две наклонные плоскости, образующие вверху конек. Треугольную стену под крышей называют щипцом, или фронтоном.
- Четырехскатная (шатровая) крыша имеет наклон на четыре стороны. С торцов дома треугольные стороны кровли образуют вальмы. Пересекаясь, скаты образуют наклонные линии — ребра. Когда при пересечении образуются впалые углы, их называют разжелобками, или ендовами.
- Мансардная крыша увеличивает объем чердачного пространства для оборудования в нем жилья или различных хозяйственных помещений. Для стока дождевых и талых вод поверхность крыши должна иметь уклон. В зависимости от уклона различают скатные и плоские крыши.
Если уклон крыши более 1/20 (5%), то крышу считают скатной. Скатные крыши (рис. 44) по форме в плане подразделяют на одно-двускатные (щипцовые), образующие на торцовых стенах фронтон, или щипец, и четырехскатные (вальмовые) со скатами к продольным и торцовым стенам. Скаты к торцовым стенам называют вальмами. Кроме этих наиболее распространенных крыш встречаются: трехскатные, полувальмовые, шатровые, мансардные, многощипцовые, пирамидальные, купольные, конические, сводчатые и многоскатные крыши. Уклоны скатных крыш рекомендуется принимать одинаковыми, поэтому пересечение скатов в плане происходит по биссектрисам углов. Линии пересечения скатов образуют ребра, ендовы (разжелобки) и коньки крыш. Коньком называют горизонтальное ребро крыши, а западающее, являющееся наиболее уязвимым местом крыши, — ендовой.

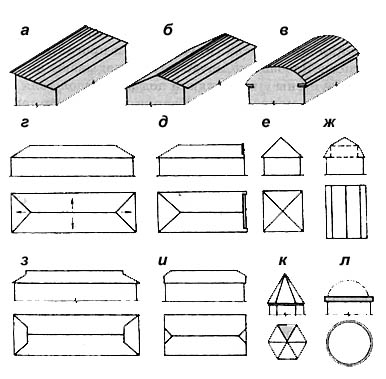

Рис. 44. Формы скатных крыш: а — односкатная; б — двускатная; в — сводчатая; г — четырехскатная (вальмовая); д - трехскатная; е — шатровая; ж — мансардная; з —полущипцовая; и — полувальмовая; к — пирамидальная; л — купольная
Уклон скатов зависит в основном от вида материала кровли и может быть выражен тангенсом угла наклона ската к горизонту, отношением подъема ската к его горизонтальной проекции в виде простой или десятичной дроби или в процентах.
Несущие конструкции скатных крыш могут быть из дерева, стали и железобетона в виде стропил, ферм и плит.
В зданиях небольшой ширины, а также имеющих внутренние опоры, устраивают наслонные стропила, основным элементом которых являются стропильные ноги, работающие на изгиб как балки с наклонной осью. Конструктивная схема наслонных стропил (рис. 45) зависит от ширины здания и расположения внутренних опор.

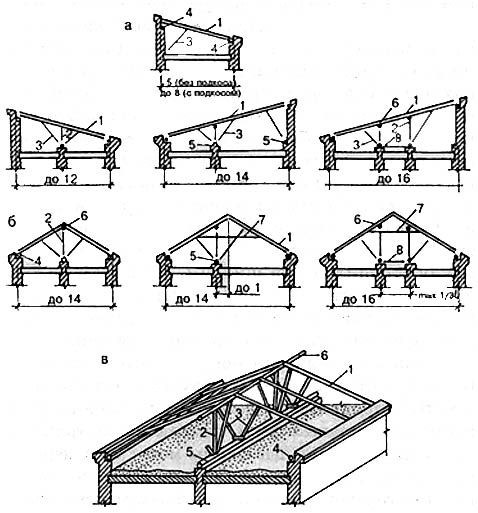

Рис. 45. Схемы наслонных стропил: а — односкатных; б — двускатных крыш; в — общий вид наслонных стропил: 1 — стропильная нога; 2 — стойка; 3 — подкос; 4 — мауэрлат (подстропильный брус); 5 — лежень; 6 — прогон; 7 — ригель; 8 — распорка.
Стропильные балки (ноги) укладывают на подстропильные брусья (мауэрлаты) и прогоны. Про- антисептированные мауэрлаты укладывают на каменные стены с прокладкой под ними слоя толя на высоте не менее 40 см от верха чердачного перекрытия. Прогоны через 3—5 м опирают на стойки, врубаемые нижним концом в лежни, которые укладывают на внутренние опоры. Стропильные ноги могут быть из досок, брусьев, бревен, в связи с чем (а также в зависимости от типа кровли) расстояние в осях стропил (шаг) колеблется от 1 до 2 м. Мауэрлаты и лежни из брусьев или отесанных на два канта бревен при редком расположении стропил могут быть в виде коротышей длиной 60—80 см.
Во избежание сноса крыши ветром стропильные ноги не реже чем через одну крепят проволочной скруткой (0 4—6 мм) к заделанному в стену костылю (ершу) или к железобетонным элементам чердачного перекрытия. При большой длине стропильной ноги ей придают дополнительные опоры в виде опирающихся на лежень подкосов. Если длина стропильной ноги больше стандартных длин лесоматериалов, то ее проектируют составной.
Стропильная балка (диагональная или накосная) в направлении ребра крыши опирается в коньке на коньковый прогон или прибоины. Имея значительную длину, она несет большие нагрузки и потому поддерживается дополнительными опорами в пролете в виде подкосов, стоек и шпренгелей (рис. 46). Размеры сечения обрешетки, стропильных ног, прогонов, подкосов определяют расчетом. Мауэрлаты из круглого леса выполняют из бревен 0 180 — 120 мм, брусчатые мауэрлаты имеют сечение 140x160 или 160x180 мм.

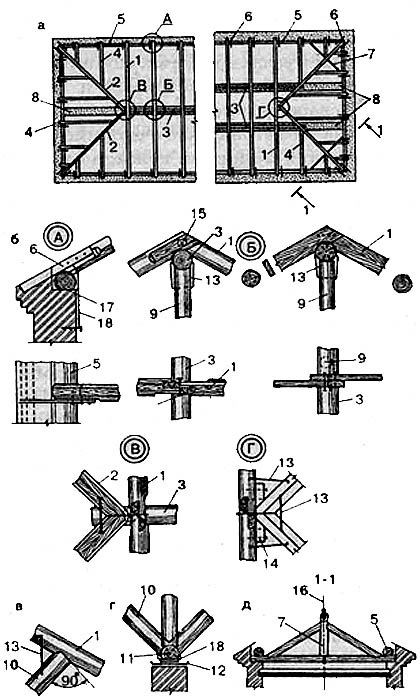

Рис. 46. Детали наслонных стропил: а — планы стропил; б — узлы; в — врубка подкоса в стропильную ногу; г — сопряжение подкосов и стоек с лежнем; д — схема установки шпренгеля под накОсную ногу: 1 — стропильная нога; 2 — накосная стропильная нога; 3 — прогон; 4 — нарожник; 5 — мауэрлат; 6 — кобылка; 7 —шпренгель; 8 — внутренние стены; 9 — стойка; 10 — подкос; 11 — лежень; 12 — антисептированная подкладка; 13 — скобы; 14 — прибоина; 15 — болт; 16 — ось накосной ноги (диагональной); 17— толь; 18 — скрутка
В последнее время в массовом гражданском строительстве широкое применение нашли сборные наслонные стропила. Все элементы таких стропил изготовляют на заводах и поставляют на стройки в виде готовых к монтажу щитов. Основными элементами сборных стропил являются стропильные щиты, стропильные фермы, щиты обрешетки и подкосные рамы. Стропильные щиты, состоящие из стропильных ног и брусковой обрешетки, опираются на мауэрлат и подкосные рамы, которые устанавливают на подкладные элементы. Вдоль здания подкосные рамы соединяют гвоздями. Стропильные ноги стропильных щитов крепят проволочной скруткой к костылям, заделанным в каменную кладку, или к железобетонным элементам чердачного перекрытия. Стропильные фермы перекрывают средний пролет между стропильными щитами. К фермам на гвоздях крепят щиты обрешетки. В ряде случаев конструкция стропил состоит только из щитов, укладываемых на мауэрлаты и коньковые прогоны.
Если в зданиях, имеющих значительную ширину, внутренние опоры отсутствуют и устройство на- слонных стропил невозможно, прибегают к применению стропильных ферм, опирающихся только на две точки. Стропильные фермы могут быть деревянные, металлодеревянные, стальные и железобетонные, треугольной, полигональной и сегментной форм.
Стропильной фермой называют такую несущую конструкцию крыши, которая состоит из системы стержней, расположенных в одной плоскости и соединенных по концам. Места соединений стержней называют узлами ферм, а расстояние между соседними узлами — панелью. Элементы бревенчатых и брусчатых ферм соединяют в узлах врубками, болтами и скобами, дощатых — болтами, гвоздями и нагелями, стальных — сваркой и реже заклепками. Стержни, определяющие геометрическое очертание фермы, образуют ее верхний и нижний пояса, а соединяющие пояса стойки и раскосы — решетку фермы.
В зависимости от перекрываемого пролета деревянные стропильные фермы (висячие стропила) могут иметь различные конструктивные схемы. Нижний пояс висячих стропил (затяжка) работает на растяжение, воспринимая распор от стропильных ног. Для уменьшения провисания затяжки в фермах пролетом более 8 м устраивают подвески (бабки), а для уменьшения прогиба стропильных ног — раскосы, врубаемые в подвеску. Подвеска работает на растяжение. По верхнему поясу ферм укладывают прогоны, а к нижнему крепят подвесное чердачное перекрытие на стальных подвесках. Часто в деревянных фермах элементы, работающие на растяжение, выполняют из стальных стержней. Такие фермы называют металлодеревянными.
Стальные и железобетонные фермы применяют преимущественно в гражданских зданиях больших пролетов и зданиях промышленного назначения. Стальные фермы изготовляют из прокатных профилей стали — уголков. Соединение элементов стальных стропильных ферм производят в узлах с помощью сварки, для чего между уголками поясов и обрешетки ставят стальные фасонки толщиной 10—12 мм.
На рис. 45 приведены различные типы деревянных стропил и примеры решения отдельных узлов.
Стропила соединяют друг с другом или врубают в затяжки, мауэрлаты или в стены под острым углом.
Так же врубают в стропила вспомогательные детали — бабки, подкосы и ригели (см. рис. 45). Отдельные детали стропил для большей прочности дополнительно скрепляют друг с другом скобами, болтами, хомутами и т. д.
Способ выполнения в стропилах врубок зависит, главным образом, от характера действующих на них сил, а именно: будут ли эти соединения работать на растяжение, сжатие или изгиб. Рассмотрим работу стропильной фермы, состоящей из двух стропильных ног и затяжки (балки) и ригеля. На стропила давит масса стропил, обрешетки, кровли, снега, сила ветра и т. п. Эти силы стремятся раздвинуть стропила в направлении от центра здания наружу. Однако им противодействует затяжка. Если затяжка не поддается растяжению, стропила могут прогнуться. Чтобы избежать этого, ставят дополнительный ригель, работающий в данном случае на сжатие, или бабку и подкосы. Для усиления стропил к их нижней части (от затяжки до ригеля) крепят вторые бруски — подмогу.
