Кладка арок и сводов печей

Нагревающиеся перекрытия в печах делать из металличес­ких частей нельзя. Металл под действием высоких температур деформируется и разрушает кладку. Кирпичи часто выпадают из кладки.

Перекрытие топливника и других внутренних проемов печи делают кирпичными с толщиной кирпича не меньше ¹/₂ опирают их на пяты — косо стесанные площадки.

Устройство арочного перекрытия летают с помощью специ­ального приспособления в виде выпуклой опалубки Неболь­шие отверстия в стенках печей, которые по размерам больше длины кирпича перекрывают постепенным напуском кирпича с кладкой поверх 1-го. 2-го» 3-го рядов.

Толщина перекрытия в любом месте должна быть не менее 2-х радов кирпича плашмя - 14 см. Если отверстия больше, их перекрывают арками и сводами,

В каждой арке и своде есть: пята, стрела подъема, замок ар­ки, пролет.

Арки и своды выкладывают толщиной в ¹/₂ кирпича по до­щатой опалубке, которая опирается на кружала. Число кирпи­чей в каждом ряду свода и арки должно быть нечетное. Верхний средний кирпич в ряду является замком, закрепляющим свод. Когда кладка затвердела, кружала с опалубкой удаляют из печи.

Кладка арок и сводов вы­полняется точно и акку­ратно, при некачествен­ном выполнении кладки возможно разрушение пе­рекрытия. Кладку сводов выполняют с перевязкой соседних рядов в ¹/₂ кир­пича, чтобы поперечные швы не были сквозные Толщина швов с лицевой стороны — 3 мм (рис.3).

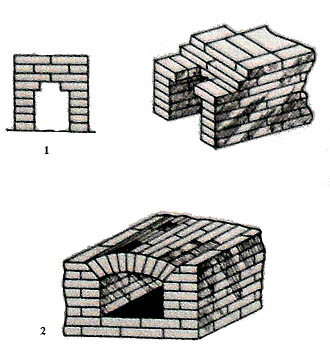

Рис. 3. Кладка арок и сводов: 1- перекрытие топливника на выпусках: 2 — арочное перекрытие топливника

Свод нагревается силь­нее других частей, поэтому и расширяется он в боль­шей степени, давление на стенки увеличивается. Давление растет и от нагрузок, давящих на свод сверху, Свод стремится раздвинуть стенки на которые он опирается Чтобы предохранить свод от разрушения, его можно стянуть на уровне опор специальными стяжками из проволоки, или утолщить стены в данном месте.
