Мансардные лестницы

Деревянные лестницы в двухэтажных домах могут быть одно или двухмаршевыми. Маршем называется непрерывный ряд ступенек. Площадки могут быть этажными. Их оборудуют на уровне пола каждого этажа. Промежуточные площадки устраи­вают между этажами. Промежуточные площадки делают в том случае, если в марше больше 10 ступеней и подниматься по та­ким лестницам не очень удобно. Фризовые ступеньки - это верхние и нижние ступени каждого марша.

Конструирование лестницы

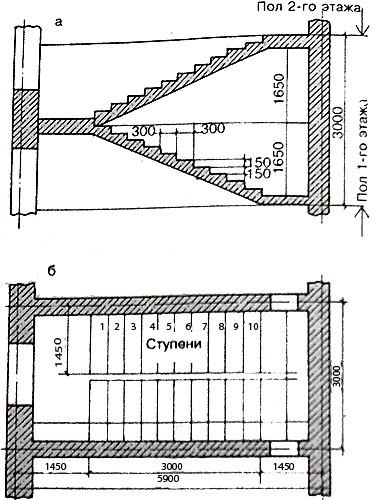

Рис. 3. Конструирование лестницы: а - разрез лестничной клетки; 6- план лестничной клетки; в - деревянная ле­стница и ее детали; г — мансардные лестницы: I - фризовая ступень; 2 - ступень; 3 - подступенок; 4 - проступь; 5 - тетива; 6 - перила; 7 - площадка

Размерами ступени являются высота и ширина. Высота сту­пени как правило - 150 мм. Ширина - 300 мм.

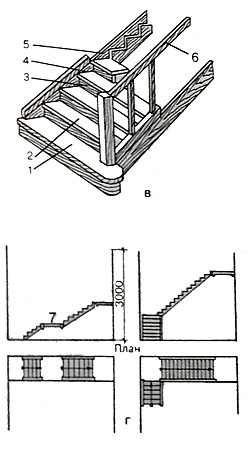

Деревянная лестница  и ее  детали. Мансардные лестницы

 Рис. 4 Деревянная лестница  и ее  детали. Мансардные лестницы

Уклон марша опре­деляется соотношением высоты ступени и ее ширины. При высоте ступени 150 мм и ши­рине 300 мм уклон со­ставляет отношение 1:2. Короче говоря, уклон это крутизна лестницы. Наиболее предпочтите­лен уклон 1:2. Однако лестница с таким укло­ном занимает довольно много места. Если же несколько поступиться удобством, то можно увеличить уклон до 1:1 (до 459). Тем самым со­кратить занимаемую площадь. Но при этом необходимо четко вы­держивать отношение высоты ступени к ее ширине. Здесь руковод­ствуются правилом: их сумма должна равнять­ся примерно 45 см. До­пустим высота ступени 20 см. тогда ее ширина будет не меньше 25 см (при уклоне 45' подступенок и проступь равны 22,5 см).

Ширина лестницы должна составлять не менее 1200 мм. Ширина площадки — не менее ширины марша. Количество ступенек в одном марше колеблется от 5 до 18»

Прежде всего необходимо построить лестничную клетку графически. Это можно сделать на листе ватмана строго по масштабу или в натуре на стене. Пример. Исходные данные* длина лестничной клетки 5900 мм. Ширина 3000 мм. Высота от уровня пола первого этажа до уровня пола второго этажа 3300 мм. Расстояние между маршами 100 мм.

Как определить ширину марша? 3000 мм (ширина лестнич­ной клетки) минус 100 мм (промежуток между маршами и раз­делить остаток 2900 мм : 2 = 1450мм. При этом высота каждого марша будет равна высоте этажа 3300 мм : 2 = 1650 мм.

Количество подступенков в каждом марше будет опреде­ляться делением высоты марша на высоту подступенка. В на­шем случае 1650 мм : 150 мм = 11 шт.

Учитывая, что проступь верхней ступени каждого марша бу­дет совпадать с поверхностью площадки, то проступей будет на одну меньше, т. е. 10, а подступенков 11.

Определение заложе­ния марша. Горизонталь­ную проекцию марша (его заложение) опреде­ляют исходя из следую­щего: ширина ступени ЗСЮ мм. Количество сту­пеней — 10. Горизонталь- ная проекции марша равна: 300x10 ~ 3000 m Ширина каждой пло­щадки предусматривает­ся равной ширине мар­ша, т. с, 1450 мм.

Для изготовления лестницы на стенах раз­мечают площадки, те­тиву, ступени, исходя из выполненного чертежа.  Внизу стены отмеряют ширину площадки (по1450 мм), а от них шири­ну проступи (по 3000 мм). По сделанным отметкам, используя отвес и наме­ленный шнур, проводят горизонтальные линии. Затем на уровне пола пер­вого этажа проводят го­ризонтальную линию, от нее отмеряют 150 мм и проводят вторую гори­зонтальную линию, опре­деляя проступь второй ступени и т. д. Последняя, 11 проступь, должна на­ходиться на одном уровне с полом площадки. Затем по разбив­ке изготовляют фанерный или дощатый шаблон. При помощи его и размечают тетиву, находят положение балок под площад­ку и бруски (лага), укладываемых на уровне пола первого эта­жа. На ли балки и брусок будут опираться тетивы лестничной клетки. Чтобы после осадки стен площадки остались на одном уровне с чистыми полами, а осадка стен возможна. Если балки лестничных площа­док будут опираться на рубленные стены, то необходимо гнезда в стенах делать выше, чем высота балок, на 100 мм. Под балки ставят стойки. После осадки стойки убира­ют, а балки закрепля­ют.

Если комната на втором этаже теплая лестницу устраивают в доме, располагая ее в прихожей или гости­ной. Если мансарда лет­няя неотапливаемая, ле­стницу можно вынести на веранду или даже на ули­цу, но в этом случае нуж­но позаботиться о защите деревянных конструкций от дождя.

    • Конструируя лест­ницу, всегда необходимо выдерживать уклон в 45°. Больший уклон для лест­ниц постоянного пользо­вания не желателен. По такой лестнице нелег­ко подниматься, но осо­бенно неудобно спус­каться: приходиться идти спиной по ходу движения.
    • Лестница с крутым уклоном занимает мень­шую площадь. Для еще большей экономии вмес­то промежуточной площадки иногда делают забежные ступени (у них проступи имеют нормальную ширину только посереди­не) — внутренний край их уже, а наружный шире. Рекомендуем по возможности избегать устройства подобных лестниц, по­скольку на забежных ступенях нога не ощущает достаточно уве­ренной опоры и при плохом освещении можно оступиться.

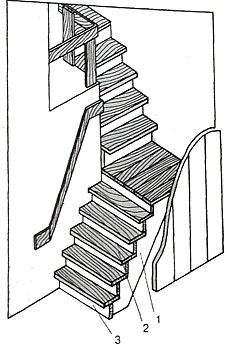

Элементы лестницы на мансарду

Рис. 5. Элементы лестницы на мансарду: 1 - косоур; 2 — проступь; 3 - подступенок

Если вы хотите сделать лестницу на мансарду, вам необхо­димо определиться со следующими положениями:

    • Хотите ли вы сделать вход на второй этаж из комнаты первого этажа. В таком случае вы должны определить основные требования к подъему.
    • Какова площадь первого этажа. Хотите ли вы сэкономить пло­щадь. А для этого луч­ше всего установить лестницу не в комнате, а в ином месте, напри­мер, в коридоре, ве­ранде.
    • Какая высота комнаты первого этажа. Если она небольшая, можно делать одномаршевую лестницу. Если пространство позволя­ет, то можно соорудить двухмаршевую лестни­цу. При этом очень кра­сивую, которая будет выглядеть как необхо­димый эстетический элемент интерьера.

Одномаршевую ле­стницу с люком обычно делают, руководствуясь такими немаловажными соображениями, как необходимость сэкономить площадь высотой комнат первого этажа, которые, как правило, являются невысокими и нет необходимости де­лать двухмаршевую лестницу, так как это будет выглядеть не эс­тетично. Кроме того на ее строительство пойдет и больше вре­мени, и больше материала. Словом, практическая выгода такой лестницы никак не окупится финансовыми затратами на ее строительство. Такая лестница нужна с чисто практической, а не с эстетической стороны (рис, 6).

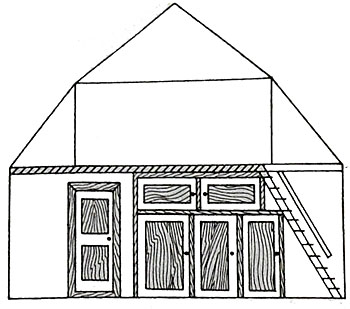

Одномаршевая лестница на мансарду с люком

Рис. 16. Одномаршевая лестница на мансарду с люком

Для сооружения такой лестницы вам необходимо две доски. Толщина 50—60 мм. Ширина 200-250 мм. Доски для ступеней 40-50 мм. Две доски шириной 200—250 мм и толщиной 50—60 мм будут выполнять роль тетив.

Двух и более мар­шевые лестницы про­сты в изготовлении и более удобны в экс­плуатации, они имеют большое распростра­нение (рис.7—9). Каждый марш состо­ит из косоуров (тети­вы), которые поддерживают ступени и ограждения лестницы. Косоуры опираются на площадочные балки и стены.

 Двухмаршевая лестница с изломом 180°

 Рис. 7. Двухмаршевая лестница с изломом 180°

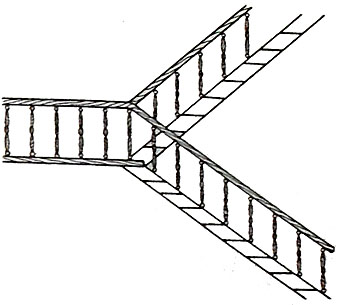

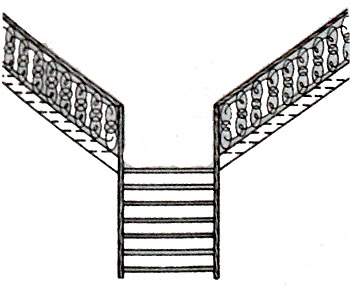

Т -  образная лестница

Рис. 8. Т -  образная лестница

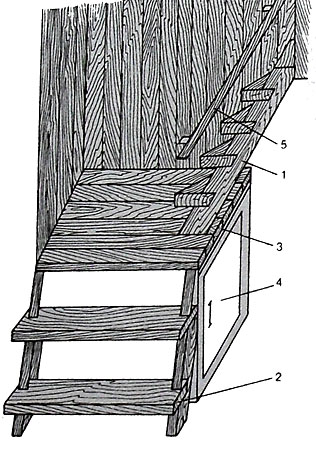

Входная лестница на мансарду

 Рис. 9. Входная лестница на мансарду: 1 — опорный брус; 2 — проступь; 3 — переходная площадка; 4 — подстолье; 5 — поручень

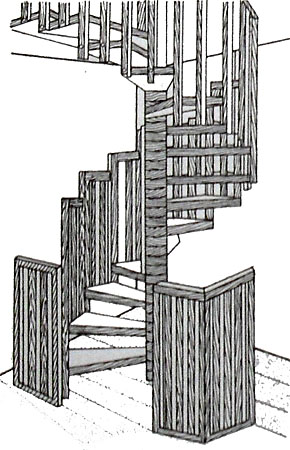

Лестницы, состоящие из одних забежных ступеней, называ­ются винтовыми. Главное достоинство винтовых лестниц за­ключается в том, что для их размещения требуется меньшая площадь (рис.10):

 Винтовая лестница

 Рис, 10. Винтовая лестница

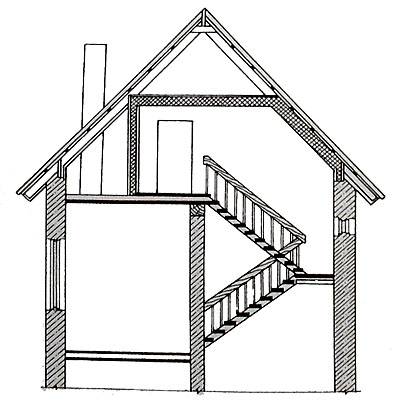

Рис. 11. Конструкция мансарды и внутренней лестницы (общий вид)
