Мансарда при той же площади застройки значительно увеличивает жилую площадь за счет использования чердачного помещения, тем более, что основные несущие конструкции готовы, остается только обшить стены и сделать лестницу.
Мансарду располагают под двускатной крышей с углом наклона стропил 45—60°, а также ломаной крышей с двумя различными уклонами стропил.

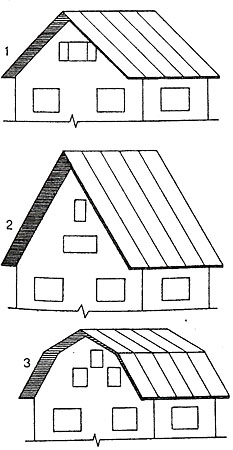

Рис. 1. Мансарда при различных типах крыш: 1 — угол наклона 45"; 2 — угол наклона 60"; 3 - угол наклона 30', 60*
- Крыша крутизной 45°. При ширине дома 7—10 метров — это обычная стропильная система. Потолки в мансарде получаются наклонными.
- Острый силуэт крыши с уклоном 600 встречается также довольно часто. Такими крышами украшают садовые домики шириной 5—6 метров. Однако на нее уходит много материалов, на стропила идут длинномерные брусья и доски.
- Ломаная крыша внешне менее эффективна, зато мансардные комнаты имеют вертикальные стены, на нее идет меньше материала. Усложняются соединения стропил со стойками и ригелем (за счет схождения четырех элементов конструкции).
Рис. 2. Мансардный дом с гаражом
Чтобы сделать мансарду, ширина дома должна быть не менее 4 м 80 см. Высота мансардной комнаты должна быть не менее 2 м 20 см, ширина 2 м 40 см.
Там, где потолки скошены, вертикальные стены должны быть высотой 1 м 60 см. Нижний пояс фермы одновременно служит перекрытием над первым этажом. Обшивают стены мансарды ДСП и ДВП, вагонкой, фанерой. Технология работ такая же, что и при устройстве каркасных конструкций. При утеплении скошенных участков потолков необходимо иметь в виду, что кровля выполняется здесь по сплошной обрешетке.
