А

Алебастр — устаревшее название гипса строительного.

Антипирены — вещества, применяемые для повышения огнестойкости древесины и некоторых других горючих строительных материалов и изделий. Их защитное действие заключается в том, что одни из них плавятся при нагрева­нии и покрывают древесину пленкой, затрудняющей доступ кислорода; другие выделяют негорючие газы, снижающие концентрацию кислорода в окружающем воздухе. Антипи­ренами являются сернокислый и фосфорнокислый аммо­ний. Обе соли применяют в виде водных растворов, кото­рыми покрывают или пропитывают деревянные конст­рукции.

Для приготовления раствора антипирена на 1 л воды комнатной температуры берут 30 г соли (300 г на ведро). Накосят раствор антипирена малярной маховой кистью, как при покраске, давая раствору впитаться в древесину. Эту работу осуществляют до покрытия конструкции оли­фой или краской. Купить сернокислый или фосфорнокислый аммоний можно в магазине химреактивов.

Антисептики — вещества, предохраняющие древесину от гниения. Их действие основано на том, что они отравляют грибы, вызывающие гниение древесины. Антисептики бы­вают водорастворимые и масляные. Водорастворимые ан­тисептики — фтористый и кремнефтористый натрий. Их используют в виде водных растворов. Приготавливают ра­створ фтористого натрия так же, как раствор антипирена. Кремнефтористый натрий растворяют в горячей воде в таком же соотношении, как и фтористый натрий,— 300 г на ведро воды. Применяют раствор антисептика тоже так же, как раствор антипирена. При работе с антисептиками необходимо соблюдать меры предосторожности, как при работе с ядовитыми веществами: не курить, не принимать пищу. В продаже бывают такие препараты, как «Тальфтон» или «Антисептик». Порошок «Тальфтон» предназначен для борьбы с тараканами, но одновременно служит хорошим антисептическим средством для древесины. 60 г препарата «Тальфтон» растворяют в 1 л горячей воды (или 600 г в ведре горячей воды) и горячим раствором обрабатывают деревянную конструкцию. Пастообразное средство «Анти­септик» разводят водой комнатной температуры в соотно­шении 1 : I и полученную массу кистью наносят на древе­сину.

Если древесина уже поражена домовым грибком, мож­но для борьбы с ним применять горячие растворы медного и железного купороса. Эти растворы (50 г купороса на 1 л воды) наносят на древесину в горячем виде. Можно использовать антисептики и в виде пасты. Для этого к при­готовленному водному раствору добавляют глину до по­лучения пастообразной массы. Этой пастой обмазывают древесину.

Арболит — легкий бетон, получаемый из минерального вяжущего вещества, чаще всего портландцемента и дре­весного заполнителя в виде специально приготовленной дробленки или стружки и опилок, образующихся при лесо­рамной разделке древесины. Изделия из арболита исполь­зуют в виде панелей и блоков или в виде плит для утепле­ния покрытий и перекрытий, а также для устройства стен. Арболит хорошо распиливается, в него легко вбивать гвозди.

Арболит можно приготовить на садовом участке. Для этого нужны партландцемент, древесные опилки и хлорис­тый кальций или жидкое стекло. Цемент должен быть све­жим и без комков. Если комки в нем все же есть, то це­мент просеивают через сито с размерами ячеек 0,5 мм. Опилки просеивают через такое же сито. В дело пойдет и отсев, то есть та часть опилок, которая через сито не про­шла. Соотношение компонентов арболита зависит от того, для какой цели его предполагается использовать, составы арболита для разных целей приведены в табл. 4.

Если у вас есть цемент марки «500», то его расход уменьшают на 10% от указанного в таблице, если марка цемента — «300», то расход увеличивают на 10%. Если вам нужно приготовить другое количество арболита, то расход всех компонентов увеличьте или уменьшите пропорцио­нально изменению количества смеси.

Смесь готовят так. В емкость высыпают отмеренное ко­личество опилок и цемента, стараясь переслаивать опилки цементом (слой опилок, слой цемента и т. д.). Затем лопа­той тщательно перемешивают опилки с цементом, доби­ваясь как можно лучшего, равномерного распределения их в смеси. После этого вливают отмеренное количество воды, в которой уже заранее растворено нужное (по таблице) количество хлористого кальция или жидкого стекла. Снова тщательно перемешивают. Нужно сразу готовить такое количество смеси, которое необходимо для работы в те­чение 4—5 часов. Оставленная на более длительный срок без употребления смесь может схватиться и стать непри­годной.

Таблица 4

Свежеприготовленную смесь укладывают в опалубку или форму. После этого смесь уплотняют трамбованием, которое производят очень тщательно, стараясь, чтобы не было пустот. При небольшой глубине формуемой конст­рукции можно использовать штыковку (стальной стержень диаметром 15—20 мм, длиной 70—80 см), которой штыку­ют по всей открытой поверхности смеси. Затем ее загла­живают лопатой или мастерком. Для уплотнения можно применять трамбовку — кусок бруса площадью примерно 25X10 см, перпендикулярно которому в центре прибит отрезок тонкого бревна или бруса длиной около 1 м. После уплотнения трамбовкой смесь заглаживать не требуется.

По окончании формования всей конструкции ее поверх­ность укрывают рубероидом или любой пленкой для предо­хранения от высыхания. Летом в жаркую погоду поверх­ность сформованной конструкции опрыскивают водой. Твердение смеси будет продолжаться четыре недели. Пленку (рубероид) можно снимать не ранее чем через две недели твердения. В летнее время все указанные работы производят в неотапливаемом помещении или на откры­том воздухе, зимой — только в тепле. При желании можно изготовить из арболита блоки, которые используют для кладки стен. Для этого надо заготовить деревянные фор­мы, размер которых должен соответствовать размеру блока. Смесь приготавливают так же, как описано выше, количество компонентов должно соответствовать составу арболита для стен. Через сутки после формования блоки осторожно, чтобы не повредить, извлекают из форм и устанавливают для вызревания в сарай, под навес или в другое помещение, где они будут защищены от дождя. Использовать блоки для строительства можно через четы­ре недели после изготовления.

Асбест — минерал, легко разделяющийся на тонкие во­локна. Из таких волокон готовят пряжу, а из пряжи — ткань. Асбестовая ткань обладает высокой огнестойкостью и ог­неупорностью, а также электроизолирующими свойствами. Из скрученной асбестовой пряжи делают асбошнур. Асбес­товое волокно применяют также для изготовления асбобу­маги и асбокартона. Асбобумага — листы размером 100X95 см при толщине 0,5—1,5 мм. Асбобумагу выпус­кают также в виде рулонного материала. Ширина руло­нов— 67, 95 и 115 см, толщина — 0,3, 0,4, 0,5, 0,65 и 1 мм. Асбобумагу применяют при температурах не более 500°С. Асбокартон изготовляют в виде листов 90X100 см при толщине от 2 до 12 мм. Предельная температура приме­нения асбокартона 600°С. Все асбестовые материалы ис­пользуют о качестве термостойких прокладок для защиты сгораемых материалов от нагрева, а также в качестве электроизолирующего материала.

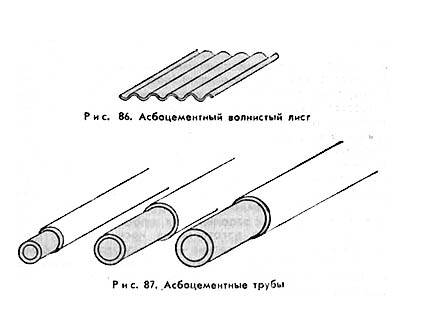

Асбоцемент—композиционный материал на основе портландцемента, упрочненного асбестовым волокном. При­меняется в строительстве в виде асбоцементных изделий. Асбоцементные изделия подразделяют на листы, панели, плиты, трубы и фасонные детали к ним. Асбоцементные листы выпускают плоскими и волнистыми. Волнистые листы (рис. 86) бывают трех типов: низкого профиля — высота волны до 30 мм, среднего профиля — высота волны 31 — 42 мм и высокого профиля — высота волны 43 мм и более. Листы среднего профиля имеют 7 или 8 волн высотой 32— 40 мм, шириной 980 или 1130 мм, длиной 1750, 2000, 2500 мм, толщиной 5,8—6 мм. Листы обыкновенного про­филя имеют 6 волн высотой 28 мм, шириной 686 мм, дли­ной 1200 мм, толщиной 5,5 мм. Листы усиленного профиля имеют 6 волн высотой 50 мм, шириной 1000 мм, длиной 2800 мм, толщиной 8 мм. Плоские листы выпускают тол­щиной 4, 5, 6, 8, 10 и 12 мм, шириной 800, 1200 и 1500 мм, длиной 2000, 2500, 3200 и 3600 мм. Листы обыкновенного профиля предназначены для устройства кровель; листы среднего и усиленного профиля, а также плоские могут быть использованы для устройства стеновых ограждений подсобных помещений. Асбоцементные трубы выпускают

различных диаметров в зависимости от их назначения. Для соединения таких труб существуют муфты соответствующих диаметров. Длина труб всех диаметров 3000 мм (рис. 87).

Асфальт — природный битум. В обиходе асфальтом иногда называют асфальтобетон, но это неверно.

Асфальтобетон — бетон, содержащий асфальтовое вя­жущее, представляющее собой смесь нефтяного битума с тонкомолотым минеральным порошком. Кроме того, ас­фальтобетон содержит крупный и мелкий заполнитель. В качестве крупного заполнителя используют щебень, мел­кого — песок. Асфальтобетоны представляют собой смесь минерального порошка и заполнителя с расплавленным (при температуре 150—170°С) битумом. Укладку асфальто­бетона проводят при температуре 150—170°С. Готовую горячую смесь перевозят на специальном транспорте и после укладки уплотняют катками. Если для приготовле­ния асфальтобетона использовать битумную эмульсию, то его можно укладывать при температуре окружающей среды, без подогрева. Асфальтобетоны применяют для покрытий дорог, тротуаров, площадей и т. п.

Асфальтовый раствор — асфальтобетон без крупного заполнителя. Приготавливается и используется так же, как асфальтобетон.

Б

Бетон — композиционный материал на основе вяжущих веществ. В его составе мелкий (песок) и крупный (щебень или гравий) заполнитель. В зависимости от вида вяжущего вещества бетоны могут быть цементные (вяжущие — порт­ландцемент или его разновидности), гипсобетоны (вяжу­щее — гипс), асфальтобетоны (вяжущее — битум), поли­мербетоны (вяжущее — полимер), керамобетоны (вяжу­щее — керамический материал) и т. п. Наиболее распрост­ранены цементные бетоны. В зависимости от плотности их делят на тяжелые — 1800 кг/м3 и более, и легкие—менее 1800 кг/м3. К легким относятся пенобетоны, газобетоны, бетоны на пористых заполнителях, арболит. Тяжелые бето­ны используют для изготовления несущих конструкций зданий и сооружений, легкие — для изготовления самоне­сущих и ограждающих конструкций. Наиболее легкие бето­ны (плотностью 500 кг/м3 и менее) используют в качестве теплоизоляционного материала.

Бетон цементный — бетон на основе портландцемента. На садовом участке тяжелый цементный бетон можно ис­пользовать для устройства фундамента домика, бетониро­вания погреба, овощной ямы или водоема (бассейна), уст­ройства дорожек, ступенек крыльца и для других целей. Из легкого бетона могут быть сделаны стены садового домика. Наиболее легкие цементные бетоны можно ис­пользовать для теплоизоляции домика.

Для приготовления цементного тяжелого бетона нуж­ны следующие материалы.

Портландцемент. Он должен быть свежим, не слежавшимся. Если есть комки, то цемент надо просеять через сито с размерами ячеек по 0,5 мм.

Песок. Он должен быть чистым, без глины и пыли, без растительных остатков. Лучше всего использовать песок средней крупности — 1—5 мм. Для удаления пыли и глины сухой песок просеивают через сито с размерами ячеек по 1 мм, используя ту часть, которая прошла через сито. Очень загрязненный глиной песок надо промыть водой. Для удаления растительных остатков песок просеивают через сито с размерами ячеек по 5 мм.

Крупный заполнитель—гравий или щебень. В условиях садового участка для тяжелого бетона можно использовать любой гравий, щебень, битый кирпич, осколки бетона, битое стекло. В дело пойдут также гвозди, обруб­ки стального прутка или другие профили. Нельзя применять лом и обрубки цветных металлов!

Воде. Приготовление тяжелого бетона аналогично приготовлению смеси для арболита. Укладка бетонной сме­си и уход за ней также аналогичны. Из легких бетонов на садовом участке наиболее рационально использование ар­болита и шлакобетона — разновидностей бетона на порис­тых заполнителях. Если есть в наличии булыжник (бут) или валунный камень, то для фундамента можно приготовить бутобетон. Для этого бетонную смесь укладывают в опа­лубку или форму и с помощью трамбовки в нее забучива­ют камень. При забутовке следят за тем, чтобы булыжник был закрыт со всех сторон бетонной смесью и не выстав­лялся над поверхностью конструкции (прил. 1)*.

Примечание. При перемешивании бетона в результате распреде­ления мелкого и крупного заполнителей объем по­лученной смеси составит 0,6—0,7 от расчетного, то есть вместо 100 л смеси выйдет 60—70 л. Это необ­ходимо учитывать при определении количества по­требного бетона.

Блоки стеклянные — полые изделия из стекла, обладаю­щие хорошими светотехническими, теплоизоляционными и звукоизоляционными свойствами. Получают их сваривани­ем двух полублоков по периметру. Внутренняя поверхность их имеет рифление. Стеклянные блоки могут быть бесцвет­ными и окрашенными. Применяют их при заполнении све­товых проемов в фасадах промышленных и жилых зданий, а также в архитектурно-декоративных целях.

Блоки шлакобетонные (шлакоблоки) — штучные изделия для кладки стен, изготовленные из шлакобетона. В качест­ве заполнителя при производстве шлакоблоков использу­ют доменные гранулированные или топливные шлаки, В качестве вяжущего может быть использован портланд­цемент иги гипс (гипсошлаковые блоки).

Блоки арболитовые — штучные стеновые изделия из ар­болита.

Блоки гипсовые — штучные стеновые изделия из строи­тельного гипса без заполнителя. Могут быть изготовлены сплошными и пустотелыми. Имеют пониженную водостой­кость, поэтому применяются только в тех местах и частях построек, где хорошая гидроизоляция.

Блоки керамические пустотелые — штучные изделия для кладки стен размерами 120X90X138 мм и 250Х250Х Х120 мм. Имеют сквозные пустоты, снижающие их массу, повышающие теплоизолирующие и звукоизолирующие свойства.   %

Битум — твердые, полутвердые и жидкие продукты пе­реработки нефти. Все битумы разделяют на дорожные, строительные и кровельные. Применяют битумы в качест­ве вяжущих или пропиточных веществ при изготовлении ас­фальтобетонов, рубероида, пергамина, а также для приго­товления гидроизоляционных и приклеивающих мастик. Битумы нефтяные строительные бывают следующих марок: «БН-50/50», «БН-70/30», и «БН-90/10», где буквы соответст­вуют словам «битум нефтяной», цифра перед косой чертой обозначает температуру размягчения битума, а после чер­ты — глубину проникания в битум иглы пенетрометра, прибора для испытаний битумов. Чем выше температура размягчения битума, тем более он теплостоек. Глубина проникания иглы характеризует твердость холодного би­тума: чем меньше глубина проникания, тем тверже поверх­ность битума при комнатной температуре. Битумы нефтя­ные кровельные имеют марки «БНК-45/180», «БНК-90/40» и «БНК-90/30». Обозначения здесь те же, что и для строи­тельных битумов. Битумы нефтяные дорожные имеют марки «БНД-130/200», «БНД-90/130», «БНД-60/90» и «БНД-40/60». Здесь цифры обозначают интервал, в котором допускает­ся изменение глубины проникновения иглы для битума данной марки. Температура размягчения битумов марок БНД лежит в пределах 25—45°С.

Битумная эмульсия — смесь тонкораспыленного битума с водой. Битум распыляют в расплавленном состоянии на мельчайшие капли с помощью центробежных распылите­лей. Битумная эмульсия содержит также эмульгаторы — ве­щества, обволакивающие капельки битума и препятствую­щие их объединению в крупные капли. Битумная эмульсия содержит около 50% битума и 0,1—4,5% эмульгатора. Применяют битумную эмульсию для устройства гидроизо­ляционных покрытий, в качестве грунтовки под гидроизо­ляцию, для приклейки рулонных и штучных материалов. Применение битумной эмульсии осуществляют при темпе­ратуре окружающего воздуха.

Битумная паста — смесь тонкораспыленного битума с во­дой и минеральным тонкоизмельченным порошком. В ка­честве минерального порошка используют тонкоизмельчен- ную высокопластичную глину, негашеную или гашеную известь и другие вещества. Битумная паста содержит 50—55% битума, 8—15% минерального порошка, осталь­ное (до 100%)—вода. Применяют битумную пасту как грунтовку для устройства гидроизоляционных покрытий, для уплотнения стыков в кровле, в качестве связующего для приготовления холодных приклеивающих и изолирую­щих мастик.

Бризол — рулонный изоляционный материал, получен­ный из смеси нефтяного битума, резины и асбестового волокна. Выпускают в виде рулонов шириной 45 см, длиной до 50 м. Толщина полотна обычно 2 мм. Для гидроизоля­ции фундамента или цоколя бризол наклеивают на поверх­ность с помощью расплавленного битума или битумной мастики.

Бревна — круглый лесной материал, представляющий собой отрезки ствола дерева, диаметр которых по верх­нему срезу не менее 14 см. Длина бревен обычно 4—6,5 м. По качеству их делят на три категории. Для бревен первой и второй категории недопустимо поражение гнилью и чер­воточиной, а также ограничено количество сучков и тре­щин. К третьей категории относят бревна со всеми поро­ками, не допускается лишь наличие гнили, а червоточина допускается только поверхностная.

Бруски — пиломатериал сечением от 50X80 мм до 100X200 мм, то есть соотношение ширины и толщины не превышает 1 : 2. Длина выпускаемых стандартных брускоз может изменяться от 1 до 6,5 м с градацией в 0,25 м.

Брусья — то же, что бруски, но с сечением от 130X130 до 250X250 мм. Длина брусьев обычно составляет 4—6,5 м.

Бумажный слоистый пластик — листовой отделочный ма­териал с декоративной поверхностью. Получают бумаж­ный слоистый пластик прессованием пакетов специальных бумаг, пропитанных фенольно-формальдегидным и кар- бамидным полимерами. Толщина листов 1—3 мм, длина от 1 до 3 м, ширина 0,6—1 м. Поверхность может быть одно­тонной или с узором, иногда имитирует полированную древесину. Применяют бумажные слоистые пластики для внутренней отделки стен. Крепят их к стенам гвоздями, шурупами, деревянными или пластмассовыми рейками; можно наклеивать на стены с помощью клея или мастики.

Бутовый камень (бут) — куски камня неправильной фор­мы размером не более 50 см. Если камень не имеет парал­лельных поверхностей, его называют рваным, а если имеет, то постелистым, или плитняковым. Бутовый камень может быть использован для кладки фундамента садового домика. Плитняковый бут можно использовать для мощения садо­вых дорожек, устройства площадок.

Булыжный камень (булыжник) — куски камня размером до 30 см с окатанной поверхностью или обломки более крупных окатанных камней — валунов — такого же раз­мера. Булыжник применяют так же, как и бутовый камень.

В

Вата минеральная — искусственным материал, состоящий из тонких стекловидных волокон диаметром до 15 мКм. По­лучают ее из легкоплавких горных пород, топливных или металлургических шлаков (шлаковата). Волокна образуют спутанно-волокнистую структуру, как у хлопка. Из мине­ральной ваты выпускают плиты и маты. Твердые минераль­ные плиты имеют объемную массу 180—200 кг/м3. Толщина их от 30 до 70 мм. Жесткие минераловатные плиты имеют объемную массу 100—400 кг/м3, их выпускают толщиной 40—100 мм. Теплопроводность их несколько больше, чем у твердых плит. Полужесткие и мягкие минераловатные пли­ты имеют объемную массу 35—250 кг/м3, теплопроводность их такая жо, как у твердых плит. Минераловатные маты — рулонный материал с объемной массой 35—75 кг/м3. Ма­ты могут иметь обкладки из ткани, бумаги, стеклохолста. Иногда они прошиты проволокой. Все минераловатные изделия используют для теплоизоляции различных частей зданий. При строительстве садового домика можно при­менять для теплоизоляции стен, полов, перекрытий.

Вода для бетонов, строительных растворов должна со­ответствовать ряду требований: быть пресной, без гнилост­ного запаха и мути. Лучше всего для затворения бетонов и растворов использовать питьевую воду из колодцев, сква­жин, водопровода. Пригодна для этой цели также речная вода, вода пресных озер, ключевая, талая не застойная во­да. Нельзя применять болотную, соленую озерную, застой­
ную талую, неотстоянную сточную (ливневую) воду, а так­же воду городских бытовых и промышленных стоков. Не пригодна также вода с постоянной, неустранимой при кипячении жесткостью (в такой воде мыло не мылится, то есть не дает пены даже после кипячения).

Валунный камень (валун) - окатанные обломки горных пород размерами более 50 см. На садовом участке могут быть использованы как детали декорирования клумб, до­рожек и т. п. (рис. 88).

Войлок строительный — про­кладочный тепло- и звуко­изоляционный материал, изго­товляемый из шерсти низших сортов, в виде листов различ­ных размеров и толщины.

Вяжущие вещества — неор­ганические или органические вещества, способные в силу различных причин переходить из пластично-вязкого состояния в твердое. Неорганические вяжущие вещества чаще всего представляют собой мине­ральные порошки, образующие с водой или водным раст­вором какой-либо соли пластичное тесто, которое посте­пенно твердеет до прочного камнеподобного тела. К не­органическим вяжущим относятся портландцемент, известь, гипс, глиноземистый цемент и другие. Органические вяжу­щие вещества (битумы, полимерные смолы) в пластично­вязкое состояние переходят при нагревании (расплавлении) или растворении в органических растворителях. Твердеют они при охлаждении расплава или испарении растворителя. Неорганические вяжущие применяют для приготовления строительных растворов, бетонов, железобетонных конст­рукций и других изделий. Органические вяжущие в виде битумов и дегтей используют для производства асфальто­бетона, гидроизоляционных и кровельных материалов — рубероида, толя, пергамина.

Г

Газобетон — равномерно-пористый материал, получае­мый из молотого песка и портландцемента. Пористая струк­тура газобетона формируется за счет добавляемых в сырьевую смесь специальных веществ-газообразователей. Газобетон имеет объемную массу 400—500 кг/м3, прочность — 0,5—1 МПа (5—10 кгс/см2). Используется в качест­ве теплоизоляционного материала для стен и перекрытий.

Гипс строительный — минеральное вяжущее вещество в виде порошка белого или серого цвета. Быстро схватыва­ется и твердеет, но обладает невысокой прочностью и во­достойкостью. *

Приготовление гипсового теста: одна часть воды на две части гипса, причем сначала наливают воду, а затем всыпают порошок гипса. Перемешивать гипс с водой нужно быстрыми движениями, не давая образоваться ком­кам. Приготовленное тесто надо сразу же использовать. Для замедления схватывания в гипсовое тесто можно до­бавлять 0,5—2% водорастворимого животного клея. Вы­пускают гипс строительный в основном трех марок: «Г-5», «Г-6», «Г-7». Цифра обозначает прочность затвердевшего гипса в мегапаскалях, что соответствует примерно следую­щим величинам в кгс/см2: 45, 55, 65. Нормальные срокф, схватывания гипса:    начало   — 5—7 минут, конец — 25—30 минут. Гипс строительный применяют для приготовления гипсобетонов, гипсовых, а также смешанных известково­гипсовых и гипсо-глинистых растворов. Хранят гипс в сухих местах, исключающих попадание влаги. При длительном хранении гипс теряет вяжущие свойства.

Гидроизол— рулонный гидроизоляционный материал, получаемый пропиткой асбестовой бумаги нефтяным би­тумом. Ширина рулона 95 см, длина 20 м, толщина полот­на 0,7 мм. Можно использовать для гидроизоляции фунда­ментов или цоколей. Приклеивают гидроизол к поверхности с помощью расплавленного битума или горячей битумной мастики.

Гипсобетон — разновидность бетона, в котором в каче­стве вяжущего вещества использован гипс. Для снижения объемной массы в гипсобетонах применяют легкие порис­тые заполнители: топливный шлак или гранулированный доменный. Применяют также смесь древесных опилок с песком. Для снижения хрупкости в гипсобетон вводят во­локнистые материалы: измельченную бумажную макула­туру, древесную стружку, текстильную ветошь и т. п. Гип­собетон применяют для устройства внутренних перегородок, а также изготовления блоков наружных и внутренних стен. Надо помнить, что гипсобетон имеет низкую водостойкость, поэтому применять его следует лишь в тех помещениях, где относительная влажность воздуха не превышает 75%. При использовании гипсобетона для устройства наружных стен он должен быть защищен от смачивания осадками и поверхностными стоками.

Глина — природный материал бурого, коричневого или серого цвета, состоящий из различных минералов. В зави­симости от количества воды, которую добавляют для полу­чения пластичного теста, различают жирные, средние и тощие глины. Жирные глины требуют большого коли­чества воды, но при высыхании сильно растрескиваются. Такой глине необходимы отощающие добавки: песок, из­мельченный печной шлак, древесные опилки. Средние глины требуют умеренного количества воды, при приго­товлении глиняного теста отощающие добавки не нужны. Тощие глины содержат значительное количество песка. Для получения теста в них надо добавить немного воды. Тощие глины плохо сохраняют форму — сжатый в кулаке ком из теста, приготовленного из такой глины, рассыпается. Если в тощей глине много песка, ее можно использовать в качестве глиняного раствора. Для получения глиняного теста не менее чем за сутки до использования глину зама­чивают в воде.

Глиноземистый цемент — быстротвердеющее высоко­прочное гидравлическое вяжущее вещество. Марочную прочность набирает при твердении в течение трех суток. Марки глиноземистого цемента «400», «500», «600». Схва­тывание .глиноземистого цемента происходит в такие же сроки, как и портландцемента, то есть начало схватывания наступает не ранее чем за 30 минут, а конец — не позднее 12 часов с момента затворения водой. Глиноземистый це­мент из-за его высокой цены не стоит использовать для приготовления обычных бетонов и строительных растворов, лучше, учитывая его огнеупорные свойства, готовить раст­вор для кладки печей. Глиноземистый цемент нельзя сме­шивать с известью и портландцементом, это может привести к разрушению затвердевшего материала.

Гравий — рыхлый материал, состоящий из окатанных зе­рен и обломков первичных горных пород (размер зерен — от 5 до 150 мм). Гравий используют для устройства дренаж­ных засыпок, покрытия дорожек и площадок, а также в качестве заполнителя при приготовлении бетонов.

Грунтовки — составы, наносимые на отделываемые по­верхности для их выравнивания перед шпаклеванием или окрашиванием. Под известковые и клеевые краски приме­няют грунтовку типа «мыловар» или купоросную. Под шпаклевки и масляные краски используют масляные грун-

товки. Их можно класть и перед нанесением эмалей (кроме нитроэмалей).

Грунтовками также называют жидкие растворы биту­ма, используемые для нанесения на цементные (бетон­ные) поверхности перед наклейкой на них рубероида, толя или другого рулонного материала.

Грунтоасфальт — материал, приготавливаемый из биту­ма и суглинка или супеси. Обычно в грунтоасфальт добав­ляют 8—12% битума «БН-70/30» или «БН-90/10» (осталь­ное— супесь или суглинок). Расплавленный битум тщатель­но смешивают с просеянным и просушенным грунтом. Укладывают горячим, при этом тщательно разравнивают и уплотняют с помощью валика, трамбовки из струганого дерева. Используют грунтоасфальт для покрытия дорожек, площадок, отмостки.

Грунтосиликат — вяжущее, полученное смешиванием лессовидны* и суглинистых грунтов с растворимым жидквм стеклом, раствором едкой щелочи или другого щелочного соединения. Свойства грунтосиликатов зависят от состава грунта и вида щелочного компонента. При строительстве садового домика применять грунтосиликатные вяжущие или бетоны не рекомендуется, лучше использовать их для покрытия дорожек, площадок. При работе с растворами едких щелочей соблюдайте меры предосторожности (рези­новые перчатки и защитные очки).

д

Деготь — вязкая жидкость черного цвета, продукт пере­гонки угля или древесины при высокой температуре. По своим свойствам деготь напоминает битум и может быть использован для приготовления асфальтобетона (дегтебе­тона), толя, дегтевых приклеивающих мастик и т. п.

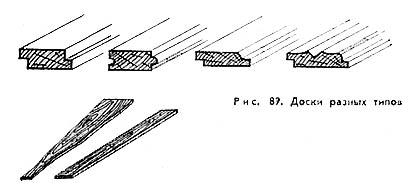

Доски — пиломатериал, имеющий соотношение ширины и толщины более чем 1 : 2; обычно толщина досок бывает 13—40 мм, а ширина — 80—250 мм. В зависимости от степени обработки доски могут быть следующих видов: необрезные (по кромке оставлен обзол — кора,— шири­на вдоль доски неодинакова), обрезные (без обзола, одинаковой ширины по всей длине доски).

Струганые доски называют тесом. Его разделяют на собственно струганые доски и шпунтованные, имеющие по одной кромке шпунт (выемку), а по другой — гребень, который должен входить в шпунт соседней доски.

Формы шпунта и гребня могут быть различными: треуголь­ные, прямоугольные, сегментные, трапециевидные, но обя­зательно согласованные между собой. Шпунтованные доски используют для устройства конструкций и частей домика, требующих повышенной плотности и жесткости. Стандарт­ная длина всех досок одинакова — 6,5 м.

Кроме того, различают доски обшивные (толщина 10 мм, ширина 110 мм с выбранными по длине четвертями) и фальцованные (размеры аналогичны, но с выбор­кой, кроме четвертей, фальца по средней линии) (рис. 89).

Дрань — деревянные рейки, которые в зависимости от способа изготовления подразделяют на щипаную, шпоно- вую и пиленую дрань. Щипаная дрань имеет толщину 2— 5 мм, ширину 12—30 мм. Шпоновая дрань соответственно — 2—5 и 14—30 мм, пиленая — 4—5 и 25—40 мм. Дпина всех видов драни составляет 100—250 см. Дрань используют для подготовки деревянных поверхностей под оштукатуривание.

Ж

Железо кровельное — холоднокатаная листовая сталь, используемая для устройства кровли. Толщина листов 0,5— 0,8 мм, размер листа 710X1420, 750X1500 и 1000X2000 мм. Если сталь не имеет защитного покрытия, ее называют черной. При наличии слоя цинка сталь называют оцинкован­ной. Толщина слоя цинка 0,02 мм. Для предупреждения кор­розии черную сталь покрывают масляной смазкой с двух сторон. Кровельное железо хранят в сухих помещениях. Если предполагается хранить его долго, то надо очистить от

смазки и проолифить с обеих сторон или покрасить масля­ной краской.

Железобетон — бетон, армированный стальными стерж­нями, проволокой, сеткой и т. п. Арматура позволяет ему хорошо сопротивляться не только сжимающим, но и рас­тягивающим нагрузкам. Железобетонные конструкции и детали можно широко использовать. Их производят в за­водских условиях в виде сборного железобетона. Соору­жения из таких конструкций собирают на месте строитель­ства, соединяя их с помощью сварки, резьбовых и другого типа соединений. Из железобетона можно возводить и мо­нолитные сооружения. В этом случае в опалубку сначала в соответствии с проектом устанавливают арматуру, а уже потом бетонируют. При строительстве садового домика железобетон может быть применен для устройства фунда­мента, цоколя, перекрытия.

Жидкое стекло (калиевое или натриевое) — водный рас­твор щелочесиликатного стекла, получаемый запариваниЛл его в автоклаве. Применяется для затворения шлакощелоч­ных вяжущих, бетонов на их основе, в качестве добавки при приготовлении арболита, для разведения силикатных ма­лярных составов (фасадных красок). Известно также под названием «силикатный клей».

3

Заполнители для бетона — зернистые или сыпучие ве­щества, вводимые в состав бетона для придания ему не­обходимых свойств. Различают заполнители для тяжелых и легких бетонов и специальные заполнители. Заполнитель для тяжелых бетонов бывает крупный и мелкий. В качест­ве крупного используют гравий или щебень с размерами зерен от 5 до 150 мм (чаще всего используются заполните­ли с размерами зерен 5—40 мм). Размер наибольших кус­ков заполнителя зависит от размера бетонируемой конст­рукции: он должен составлять не более 0,2 от наименьшего просвета опалубки или формы. При использовании стальной арматуры размер наибольших кусков крупного заполните­ля должен быть не более 0,5 от наименьшего расстояния между арматурными стержнями.

В качестве мелкого заполнителя в тяжелых бетонах применяют песок с зернами размером 0,3—5 мм или гра­вийно-песчаную смесь.

Заполнителями для легких бетонов служат пористые зернистые или сыпучие материалы: керамзит, аглопорит, вспученный перлит, доменный гранулированный шлак, топ­ливный шлак и другие материалы с аналогичными свойст­вами.

К специальным заполнителям относятся древесная стружка, древесные опилки, бумажная макулатура, тек­стильная ветошь, рубленая солома (камыш или стебли других растений), подсолнечная лузга, кирпичный бой, стек­лобой, обломки и осколки асбоцементных материалов и т. п.

Замазки — пастообразные пластичные смеси, предна­значенные для замазывания просветов, образующихся при . остеклении оконных рам между стеклом и рамой. Наиболее распространенный состав замазки — тонкоизмельченный сухой мел и олифа в соотношении 8 : 2 (по массе). Меловая замазка довольно быстро высыхает, поэтому ее готовят в количестве, необходимом для работы в течение двух-трех дней.

В продаже можно найти готовую замазку «Универсаль­ная», которая высыхает в течение месяца.

Землебит — материал, получаемый тщательным уплот­нением засыпанного в опалубку грунта, смешанного с зер­нистым сыпучим утеплителем и минеральным вяжущим ве­ществом.

Для приготовления землебита пригодны суглинки и су­песи. Можно использовать и лессовидные грунты.

Влажность грунта должна быть естественной. Качество трамбования проверяют так: в землебит забивают гвоздь (3X100 или 3X75 мм на половину длины), который должен плотно держаться в материале; затем гвоздь сгибают мо­лотком под прямым углом, причем землебит не должен разрушаться. Укладывают грунтовую смесь слоями по 10— 15 см. Каждый слой армируют деревянными брусками, жердями, длинными сучьями. Рекомендуется деревянную арматуру связывать леской. Можно использовать также стальные прутья, солому. После трамбования предыдущего слоя арматуру укладывают и засыпают ее новой порцией грунтовой смеси, состав которой в килограммах на 100 л таков:     грунт—155, портландцемент — 5, шлак — 10; грунт — 145, известь-пушонка — 10, шлак (топливный или гранулированный доменный) — 15; грунт—160, портланд­цемент— 6, сухие опилки или стружка—7; грунт—150, известь-пушонка — 12, сухие опилки или стружка — 8. Если вместо извести-пушонки использовать известковое тесто, то его берут в два раза меньше. Вместо опилок или струж­ки можно использовать соломенную или камышовую сечку, хвою и т. п.

И

Известь — минеральное вяжущее вещество. Различают известь комовую негашеную (кипелка), молотую негаше­ную и гашеную известь-пушонку. Комовая выпускается в виде щебня размерами 10—150 мм; молотая негашеная — (известь) в виде порошка, упакованного в мешки; пушонка либо также упакована в мешки, либо продается навалом. Пушонку можно получить из комовой извести-кипелки и молотой негашеной, залив ее небольшим количеством во­ды. Негашеная известь может быть быстрогасящаяся, имею­щая конец гашения (с момента приливания воды) не более 8 минут; среднегасящаяся — время гашения не более 25 минут и медленногасящаяся — более 25 минут. При га­шении извести выделяется большое количество тепла, по­этому при хранении ее надежно изолируют от воды. На­рушение этого условия может вызвать возгорание бумаж­ных мешков, в которых известь хранится, и даже деревян­ных частей помещения, с которыми она соприкасается. Пу­шонку также хранят в сухих местах.

Гашение извести в зависимости от потребностей произ­водят в пушонку или в тесто. Небольшое количество из­вести (до 5 кг) можно загасить в ведре, корыте или другой подходящей емкости. Большое количество извести гасят в творильных ямах.

Применяют известь для приготовления кладочных и шту­катурных растворов, водно-известковых красочных сос­тавов.

К

Камень природный — см.: бутовый камень, булыжный камень, валунный камень.

Камышит — прессованные, прошитые проволокой плиты из камыша различных размеров, толщиной от 70 до 120 мм. Аналогичный материал, изготовленный из соломы, называ­ется соломит. Используется в качестве теплоизоляционного материала для утепления стен, полов, перекрытий, по­крытий.

Керамзит — зернистый керамический материал в виде вспученных окатанных гранул различного размера, обычно от 5 до 40 мм. Применяется в качестве заполнителя для легкого бетона (керамзитобетон), как теплоизоляционная засыпка перекрытий, покрытий. Различают керамзит по объемной массе, которая изменяется от 400 до 800 кг/м3, этим определяются марки керамзита: «400», «500», «600» и т. д.

Керамика отделочная — керамические плитки для от­делки (облицовки) различных поверхностей строений: по­лов, наружных или внутренних стен. К облицовочной кера­мике относят также кирпич лицевой и керамические камни. Для облицовки фасадов используют как глазурованную, так и неглазурованную керамику различных размеров: 22X22X2, 48X48X4, 120X65X7 («кабанчик»), 250X140X10, 150X75X7 мм. Для внутренней облицовки стен применяют глазурованные плитки различных размеров: 150X75, 150Х ХЮ0, 150X75 мм при толщине 3—5 мм, 50X50, 25X100 мм при толщине 2—3 мм. Плитки могут быть плоскими, рель­ефными, орнаментированными, глазурованными, с цветным рисунком. Для полов применяют плитки квадратные, прямо­угольные, шестигранные, восьмигранные, треугольные. Длина граней таких плиток от 50 до 150 мм, толщина от 10 до 13 мм.

Кирпич глиняный — штучный стеновой керамический ма­териал, получаемый формованием из глины, с последую­щим обжигом. Размеры глиняного кирпича (его называют та*же красным) — 250X120X65 мм. Широкую длинную грань кирпича называют постелью, узкую длинную — лож­ком, узкую короткую — тычком. Качество кирпича оцени­вают по его внешнему виду, степени обжига и прочности. Кирпич должен иметь правильную форму, прямые углы между гранями, не иметь искривленных ребер, сквозных трещин, «дутиков» и других дефектов. При ударе молот­ком на весу нормально обожженный кирпич издает звон­кий чистый звук. Если кирпич недожжен, звук при ударе получится глухим. Пережженный кирпич узнают по оплав­ленной поверхности, часто к тому же вспученной и искрив­ленной. Такой кирпич называют «железняком». Испытание на прочность в условиях садового участка произвести не­возможно. Однако если кирпич по внешним признакам и степени обжига хорошего качества, то и прочность его достаточно высока. Растрескавшийся кирпич, с искривлен­ными гранями, недожженный обычно имеет пониженную прочность. Если при падении с высоты 1,5 м на твердый грунт (пол) кирпич не разбивается, можно считать, что прочность его не менее 100 кг/см2. «Железняк», наоборот, имеет повышенную прочность, однако из-за оплавленной искривленной поверхности не пригоден для кладки стен. Его лучше использовать для кладки фундаментов. Красный глиняный кирпич применяют для кладки фундаментов, стен, печей. Но если он пористый, пустотелый, дырчатый, то для фундамента и печей не годится, только для кладки стен.

Кирпич силикатный — белый кирпич, получаемый прес­сованием из известково-песчаной смеси с последующей автоклавной обработкой. Размеры кирпича:     длина — 250 мм, ширина — 120 мм, толщина может быть 65 мм — нормальный кирпич, 88 мм — полуторный и 103 мм — двой­ной. В зависимости от прочности силикатный кирпич делит­ся на марки от «100» (прочность не менее 100 кг/см2) до «250» (прочность 250 кг/см2). Он может быть пустотелым. Прочность силикатного кирпича, как и красного, в условиях садового участка не определяют, о качестве судят по внешнему виду. Кирпич хорошего качества не должен иметь отбитых углов и искривлений граней. Трещин, как правило, не бывает. Силикатный кирпич применяют для кладки стен выше цоколя. Для фундаментов, цоколей, а также для кладки печей и дымоходов силикатный кирпич не пригоден.

Кирпич огнеупорный — специальный кирпич размерами 250X123X65 мм и 230X113X65 мм, изготовленный из ог­неупорного материала — шамота. Применяется для кладки топливников и внутренних поверхностей печей. Для кладки фундаментов, цоколей и стен не годится.

Клеи — вещества, применяемые для склеивания различ­ных материалов, а также в качестве связующих при при­готовлении шпаклевок, замазок, клеевых красок.

Клеи растительные: мучной, крахмальный декст­рин. Применяются для наклейки обоев, а также в качестве связующего в водных красящих составах.

Клеи животные:     мездровый,    костяной, казеин.

Мездровый клей называют также малярным, используют в основном для приготовления водных красящих составов. Костяной клей (столярный) используют для склеивания из­делий из дерева или как связующее при приготовлении шпаклевок и грунтовок, красочных составов. Высокими клеящими качествами отличается казеин, который приме­няют в тех же случаях, что и столярный (костяной) клей.

Клеи синтетические: водорастворимые и нераст­воримые. К водорастворимым относятся карбоксиметил- целлюлоза (КМЦ), метилцеллюлоза (МЦ), поливинилаце- татный клей. Их используют для приклеивания обоев и при­готовления водных красок.

Нерастворимые клеи используют для склеивания разнообразных материалов.

Клей силикатный — водный раствор натриевого или калиевого растворимого стекла. Применяется для скле­ивания бумаги. Применение различных клеев для склеива­ния (или приклеивания) различных материалов показано в таблице (прил. 9).

Кровельные материалы — изделия для устройства кров­ли зданий, сооружений, строений. Различают жесткие штуч­ные и мягкие рулонные кровельные материалы. К жест­ким штучным относятся асбоцементные листы, железо кро­вельное, черепица глиняная (керамическая) и стальная. К мягким рулонным кровельным материалам относятся картон кровельный, пергамин, толь-кожа, толь, рубероид, стеклорубероид.

Картон кровельный — рулонный материал, ис­пользуемый в качестве основы для изготовления руберои­да, толя, пергамина. Самостоятельно для устройства кров­ли не используется.

Купоросная грунтовка — грунтовочный состав под кле­евые краски. 1 л грунтовки содержит: медный купорос — 15 г, мыло хозяйственное — 20, столярный клей — 20, оли­фа— 3^ просеянный мел — 250 г. Приготовление купорос­ной грунтовки: купорос растворяют в кипящей воде (0,3 л), отдельно в 0,2 л воды распускают столярный клей и раст­воряют в 0,2 л воды мыло. Растворы мыла и клея смеши­вают между собой и добавляют олифу, тщательно переме­шивая полученную эмульсию. Затем в нее вливают раствор медного купороса и дают смеси остыть. После охлаждения жидкой смеси ее перемешивают с мелом, а в полученную суспензию доливают воду до 1 л. Нельзя приготавливать купоросную грунтовку в железной или оцинкованной по­суде.

Краски — жидкие составы, наносимые тонким слоем на окрашиваемую поверхность. Различают водно-известко­вые, водио-клеевые, водно-эмульсионные, масляные и эма­левые краски.

Водно-известковые краски применяют для по­краски кирпичных, бетонных, оштукатуренных поверхностей наружных или внутренних помещений. Такие краски гото­вят на месте использования, смешивая известь-пушонку или известковое тесто с водой и пигментом (охра, окись хро­ма, сурик, мумия, ультрамарин).

Водно-клеевые краски (колера) выпускают в виде сухих смесей, а на месте использования разводят водой до малярной густоты. Эти краски содержат животный или растительный клей. Поверхность перед покраской грунту­ют сильно разбавленной клеевой краской. Водно-клеевые краски применяют для кирпичных, бетонных, оштукатурен­ных поверхностей наружных и внутренних стен с повышен­ным качеством отделки.

Водно-эмульсионные краски продаются в гото­вом виде и используются для кирпичных, бетонных, ошту­катуренных, деревянных поверхностей снаружи и внутри по­мещений. Масляные густотертые краски перед применени­ем разводят олифой до малярной густоты. Их используют для покраски штукатурки, дерева, металлов. В эмале­вых красках вместо олифы в качестве разбавителя и свя­зующего использованы лаки. В зависимости от типа поли­мера, входящего в состав лака, эмалевые краски могут быть пентафталевые (ПФ), глифталевые (ГФ), перхлорвини- ловые (ПХВ). Применяют их для покраски санитарно-техни­ческого оборудования. Эмалевые краски, приготовленные на нитролаках, называются нитроэмалями. Они огнеопас­ны и ядовиты, поэтому при работе с ними соблюдайте ме­ры предосторожности. Применяют нитрокраски для окраски металлов, дерева, штукатурки (прил. 2).

Л

Лаки — красочные составы, представляющие собой рас­творы или эмульсии пленкообразующего вещества в ле­тучем растворителе. Пленкообразующими веществами мо­гут служить природные или синтетические полимеры (смо­лы), битумы, олифы. В качестве растворителей используют бензин, ацетон, амилацетат, спирты, скипидар, олифы.

Лак битумный — раствор битума в бензине или ке­росине. При высыхании образует черное блестящее покры­тие, устойчивое к действию воды и защищающее покрытую поверхность от контакта с водой и воздухом. Применяют битумные лаки для покрытия металлических частей сани- тарно-технического оборудования, канализационных труб, скобяных изделий,

Лак битумно-масляный — битумный лак с добав­лением растительного масла или олифы. Покрытие, обра­зующееся при высыхании этого лака, отличается большей эластичностью и долговечностью.

Лаки спиртовые — растворы природных или синте­тических полимеров в спирте. Применяют для покрытия поверхностей дерева, стекла, металлов. Спиртовые лаки используют для полировки мебели (политуры).

Лаки смоляные — эмульсии синтетических полиме­ров в летучих органических растворителях. Применяют для покрытия деревянных, металлических и других поверхно­стей для защиты от воздействия влаги.

Лаки масляно-смоляные — растворы или эмуль­сии природных или синтетических полимеров в летучих ра­створителях с добавлением олиф. Применяют для покрытий различных поверхностей, для наружных и внутренних работ.

Лаки нитроцеллюлозные (нитролаки) — раство­ры производных целлюлозы в летучих органических раство­рителях. Отличаются быстрым высыханием. Применяют для покрытия деревянных и металлических поверхностей (прил. 3). Нитролаки ядовиты и огнеопасны, поэтому при работе с ними необходимо соблюдать особую предосто­рожность.

Линолеум — рулонный материал для покрытия полов. Различают линолеумы безосновные и на тканой или не­тканой основе. По веществу покровного слоя линолеумы бывают поливинилхлоридные, глифталевые, резиновые (релин), коллаксилиновые, пергаминовые. Окраска линолеу- мов может быть однотонной, многоцветной, с рисунком #оврового типа или текстурой мрамора, древесины, Шири­на полотна и длина рулонов разнообразна, наиболее ти­пичные размеры кусков линолеума: ширина 1000—1200 мм, длина 9—12 м; ширина 1400—1700 мм, длина 25—30 м. Безосновные линолеумы применяют для покрытия утеплен­ных полов по растворной стяжке, деревянному полу. При­клеивают их с помощью битумной, резинобитумной, кани­фольной мастик или клеем бустилат. Линолеумы на теплой тканой или нетканой основе укладывают в виде ковра на комнату, сваренного вдоль, не приклеивая к основе, а ук­репляя по периметру плинтусом. Эти линолеумы можно укладывать на бетонный неутепленный пол. Релин рекомен­дуется применять только в помещениях с повышенной влажностью.

Лесные материалы — материалы и изделия из дерева. В строительстве используют древесину хвойных и листвен­ных пород. Наиболее распространенными среди хвойных являются ель, сосна, лиственница, пихта и кедр; среди лист­венных— дуб, береза, ольха, осина, бук, липа, клен. В стро­ительстве применяют следующие виды лесных материалов и изделий: круглый лес — бревна толщиной не менеэ 14 см по верхнему срезу и длиной 4—6,5 м, пиломатериалы, по­лученные продольной распиловкой бревен, строганые по­гонажные изделия, шпунтованные материалы (доски) для полов, фанеру, плиты столярные, штукатурную дрань, сто­лярные изделия, клееные конструкции. Пиломатериалы подразделяют на доски, бруски и брусья. К погонажным изделиям относят плинтусы, наличники, поручни для перил. К материалам для полов — шпунтованные доски, паркетную клепку, паркетные щиты. Столярные изделия для строи­тельства — дверные и оконные коробки, рамы, переплеты, дверные полотна, подоконные доски.

М

Масляные грунтовки — составы для подготовки шпак­леванных поверхностей под окраску масляными красками и эмалями. Для приготовления масляной грунтовки 0,6— 0,7 кг густотертой или 1 кг готовой к употреблению краски разводят в 1 кг олифы. Применение масляной грунтовки позволяет наносить краску на окрашиваемую поверхность только один раз вместо двух или трех.

Мастики — материал в виде пластичной смеси органиче­ского связующего вещества и тонкомолотого наполнителя. В зависимости от вида связующего различают мастики би­тумные, резинобитумные, масляные, полимерные. По спо­собу применения их делят на холодные, используемые при комнатной температуре, и горячие, требующие разогрева перед употреблением. По назначению мастики бывают клеящие, гидроизоляционные и герметизирующие. Масти­ки, готовые к применению, как правило, в продажу не по­ступают. При необходимости небольшое количество ма­стик можно приготовить самостоятельно. Есть рецепты простейших мастик (прил. 4).

Мел — осадочная мягкая порода (разновидность извест­няка), сложенная из раковин микроскопических организ­мов. Тонкомолотый мел применяют в строительстве для приготовления водных и клеевых красочных составов, как наполнитель для шпаклевок, масти.ч, замазок. В продаже бывает мел молотый, мел и меловая паста с добавлением клея для побелочных работ.

Мох — теплоизоляционный материал, приготавливаемый из болотного моха сфагнума. Его заготавливают летом, вы­сушивают под навесом в течение трех-четырех недель, за­тем используют так же, как и паклю.

Мыловар — грунтовка под известковые и клеевые кра­сочные составы. Для приготовления 1 кг мыловара нужно взять 0,2 кг извести-кипелки, 0,02 кг хозяйственного мыла, 0,1 кг олифы. Мыло нужно натереть на крупной терке, ра­створить в 0,3 л горячей воды, затем постепенно влить оли­фу, тщательно перемешивая до получения однородной эмульсии. Известь-кипелку гасят в 0,4 л воды, полученное тесто смешивают с эмульсией. Если нужно, добавляют во­ды до получения теста рабочей густоты и протирают через мелкое сито На поверхности готовой грунтовки не должна проступать олифа.

О

Обои — рулонный материал из бумаги с печатным ри­сунком на лицевой поверхности. Обои используют для де­коративной отделки стен внутри помещений. Они могут быть обыкновенными, моющимися и звукопоглощающими. По способу нанесения рисунка различают обои негрунто­ванные (с рисунком, нанесенным непосредственно на бу­магу) и грунтованные (с рисунком, нанесенным на грунтован­ную и предварительно окрашенную бумагу), фоновые (ок­рашенные без рисунка), тисненые (рисунок нанесен с тис­нением). К обоям относят также линкруст — материал на %мажной основе, покрытый тонкой полимерной пленкой с тисненым рисунком. Обои выпускают рулонами по 7, 10,5 и 18 м при ширине 50 см. Иногда ширина рулона бывает больше—60 и 70 см. Выбрать количество рулонов обоев на комнату можно по следующей формуле: «площадь ком­наты в квадратных метрах разделить на два минус два». Эта формула дает довольно точный результат при высоте стен 3 м, длине рулона 12 м и ширине 50 см. Если высота ком­наты меньше 3 м, то полученный результат уменьшают на один рулон; если же высота больше 3 м, то берут больше на один рулон. При другой длине и ширине рулона под­счет производят следующим образом: измеряют периметр комнаты в метрах и делят на ширину рулона, также в мет­рах; полученное число дает количество полотен из обоев. Затем назначают длину полотен, исходя из высоты, на ко­торую будет произведена оклейка. Теперь надо умножить

Если рисунок обоев однотонный, то подсчитанное количе­ство обоев и следует приобретать. Если же рисунок перио­дический, то обои придется подгонять по рисунку, чтобы не произошло смещение узора; в этом случае нужно взять на один рулон больше расчетного количества. Для комнаты, в которой много окон и дверей, запасной рулон можно не приобретать.

Огнестойкость — способность материала противостоять воспламенению при действии на него открытого пламени. По огнестойкости все материалы разделяют на три груп­пы: несгораемые — бетон, кирпич, металл; трудносгорае­мые— древесина, пропитанная антипиреном, фибролит, асфальтобетон; сгораемые — древесина, коллаксилиновый и пергаминовый линолеум, обои, древесноволокнистые пли­ты и др. Некоторые огнестойкие материалы при пожаре хотя и не возгораются, но растрескиваются или сильно де­формируются. К растрескивающимся материалам относятся асбоцементные листы, материалы из природного камня. К деформирующимся — металлы, стекло. От разрушения при пожаре их следует защищать более огнестойкими ма­териалами. Сгораемые материалы необходимо пропитывать антипиренами или применять конструктивные меры защиты от воздействия открытого пламени.

Огнеупорные материалы — материалы, длительно вы­держивающие воздействие высоких температур (более 1580°С) без расплавления или размягчения. К ним относят­ся шамотный и динасовый кирпич, асботкань, асбокартон, асбобумага, бетон и растворы на глиноземистом цементе с огнеупорным заполнителем.

В условиях садового участка огнеупорные материалы могут понадобиться при кладке топливника печи, камина, кладке внутренних поверхностей дымоходов, защите сгора­емых материалов от действия открытого пламени или вы­соких температур вблизи печи.

Олифа — связующее вещество в масляных красочных составах. Олифы могут быть натуральными, полунатураль­ными и искусственными.

Натуральные получают из льняного, конопляного и некоторых других растительных масел нагреванием до 150°С с добавлением сиккативов — веществ, способствую­щих окислению масла. При окислении происходит полиме­ризация масла и переход его в твердое состояние. Этот процесс условно называют высыханием, хотя в действи­тельности здесь идет полимеризация. В тонком слое нату­ральная олифа высыхает за 12—24 часа.

Полунатуральные олифы получают растворением сильно сгущенного подсолнечного, хлопкового, соевого масла в летучих растворителях. Сгущение масла произво­дят нагреванием в присутствии сиккатива с одновременным продуванием воздуха при 140—150°С. Полученную густую массу разбавляют растворением. Высыхание полунатураль­ной олифы обусловлено испарением растворителя и окис­лением масла, приводящим к его полимеризации. Полуна­туральные олифы называют оксолями. По прочности и стойкости образующиеся пленки полунатуральной олифы сильно уступают натуральным, поэтому их используют в основном для внутренних работ. Для наружной окраски лучше использовать натуральные олифы.

Искусственные олифы приготавливают растворе­нием некоторых органических солей в летучих растворите­лях. Это «карбональ», «нафтеноль» и некоторые другие. Эти олифы в строительстве применяют редко, так как они дают покрытия невысокой прочности и стойкости.

Оргалит — теплоизоляционный материал, представляю­щий собой древесноволокнистые плиты, изготовленные из неделовой распушенной древесины или ее отходов, бумаж­ной макулатуры, отходов органических волокнистых мате­риалов. Плотность таких плит составляет около 250 кг/м,3 толщина от 8 до 25 мм, длина—1200—1300 мм, ширина — 1200—16G0 мм. Оргалит применяют для теплоизоляции ог­раждающих конструкций. При использовании оргалита сле­дует помнить, что это неводостойкий материал, поэтому он должен быть защищен от смачивания с помощью гидро­изоляции или конструктивно,

П

Пакля — длинноволокнистый материал (отходы льна или конопли), применяемый для теплоизоляции щелей между деревянными конструкциями с помощью конопаточных работ. Для увеличения долговечности пакли, предохранения от загнивания ее обрабатывают антисептиками.

Пергамин — кровельный картон, пропитанный битумом без нанесения покровного слоя. Применяют как гидроизо­ляционный материал для устройства первого слоя кровли, для гидроизоляционной защиты утеплителей стен, пере­крытий, покрытий. На основе пергамина выпускают перга- миновый линолеум. Для этого одну сторону полотна пер­гамина покрывают масляной грунтовкой, по которой печат­ным способом наносят ковровый узор масляными красками.

Песок —природный или искусственный зернистый мате­риал с крупностью зерен от 0,14 до 5 мм. Искусственные пески — это отходы камнедробильных производств или производства гранулированного шлака, керамзита, перли­та и других материалов. Природные пески в зависимости от расположения месторождения разделяют на речные, озерные, горные, овражные. Речные и озерные пески наи­менее загрязнены глинистыми примесями, озерные могут содержать ил. Овражные и горные пески содержат иногда значительное количество глины, такие пески следует про­мывать. Песок не должен содержать более 5% глины, пы­ли, ила и других примесей. По крупности пески разделяют на мелкие (преобладающий размер зерен менее 1,5 мм), средние (преобладающий размер зерен 1,5—2,5 мм) и крупные (преобладающий размер зерен более 2,5 мм). Песок применяют для приготовления строительных раство­ров, бетонов, декоративных штукатурных растворов, а так­же для устройства дренажных засыпок.

Плиты древесностружечные — материалы, получаемые горячим прессованием древесных стружек, покрытых син­тетическим полимером. В зависимости от плотности разли­чают легкие (до 450 кг/м3), полутяжелые (450— 750 кг/м3), тяжелые (750—1000 кг/м3) исверхтяжелые (более 1000 кг/м3). Легкие древесностружечные плиты ис­пользуют в качестве теплоизоляционного материала (см. также «оргалит»). Из полутяжелых плит изготавливают перегородочные стены. Тяжелые и сверхтяжелые плиты слу­жат для покрытия полов. По конструкции древесностру­жечные плиты могут быть однослойные, двух- и трехслой­ные, с лицевой отделкой или без нее. Размеры древесно­стружечных плиг: толщина 13—19 мм, длина 2400—3500 мм, ширина 1250—1750 мм. Сокращенное название древесно­стружечных плит — ДСП.

Плиты древесноволокнистые — материалы, получаемые горячим прессованием распушенной древесной стружки, бумажной макулатуры, других волокнистых отходов расти­тельного происхождения, покрытых синтетическим поли­мером. По плотности древесноволокнистые плиты подраз­деляются так же, как ДСП. Легкие древесноволокнистые плиты называют оргалитом, это — теплоизоляционный ма­териал. Полутяжелые древесноволокнистые плиты могут иметь облицованный верхний слой, их используют для де­коративной отделки внутренних стен. Тяжелые и сверхтя- желые древесноволокнистые плиты применяют для покры­тия полов и стен внутри помещений. Сокращенное назва­ние древесноволокнистых плит — ДВП.

Плитки керамические — см. Керамика отделочная.

Плитки пластмассовые для стен — облицовочный мате­риал различных цветов из полистирольной композиции с гладкой лицевой и рифленой изнаночной поверхностями. Толщина плиток 1,25—1,5 мм, размеры 50X50, 50X100, 100X100, 150X150 мм. Наклеивают их на стену с помощью полимерных или резинобитумных мастик. Применяют для облицовки стен санузлов. Нельзя использовать эти плитки вблизи газовых плит или других источников открытого пла­мени, так как они горючи, а также в неотапливаемых по­мещениях.

Плитки пластмассовые для полов — материал различных цветов на основе поливинилхлоридного полимера. По свой­ствам он аналогичен однослойному поливинилхлоридному линолеуму. Толщина плиток 3—5 мм, размеры 300X300, 200X200 и 150X150 мм. Наклеивать плитки на пол можно с помощью резинобитумных, битумных, полимерных ма­стик, бустилата.

Плитки стеклянные — облицовочный материал для двух типов облицовки наружных и внутренних стен: прессован­ные и нарезанные из листового стекла. Прессованные плит­ки изготавливают из глушеного (непрозрачного) стекла, иногда с текстурой («под мрамор»), рисунком и полиро­ванной лицевой поверхностью. Размеры прессованных пли­ток 20X20, 100X100 мм при толщине соответственно 3—4 и 5—7 мм. Из отходов листового стекла изготавливают эмалированные облицовочные плитки размером 150X150 и 150X75 мм, толщиной 3—5 мм. Стеклянные плитки при­клеивают полимерными мастиками, бустилатом.

Погонажные изделия — строительные изделия из дере­ва, пластмасс на основе поливинилхлоридного полимера:

плинтусы, наличники, поручни для перил, фигурные рейки, раскладки для крепления листовых материалов и т. п. Их количество измеряют в погонных метрах (рис. 90).

Полиэтилен — полимер, применяемый для изготовления пленки, труб и некоторых других строительных материалов и изделий, Полиэтиленовая пленка используется для утеп-,

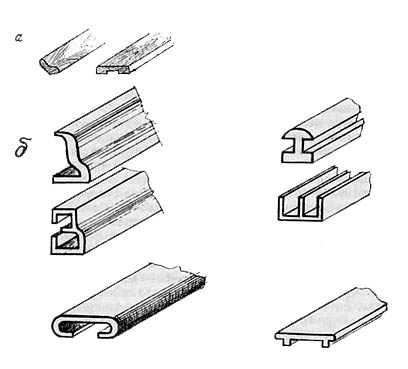

Рис. 90. Погонажные изделия: а — из дерева; б — из пластмасс

ления и гидроизоляции теплиц, парников. На садовом уча­стке полиэтиленовые трубы могут служить для разводки воды по территории, так как они значительно легче сталь­ных и не ржавеют. Эти трубы по окончании поливочного сезона легко демонтировать и хранить свернутыми в бухту.

Портландцемент — минеральное вяжущее вещество, наиболее часто применяемое для приготовления цементных бетонов, строительных растворов, железобетонных конст­рукций. Представляет собой тонкий порошок серо-зелено­го цвета. При смешивании с водой образует пластическое тесто, которое самопроизвольно схватывается и твердеет, постепенно переходя в состояние твердого тела, по свойст­вам аналогичного природному камню, Твердение портланд цемента происходит не только на воздухе, но и в воде, по­этому он относится к гидравлическим вяжущим веществам. Начало схватывания портландцемента должно происходить не ранее 45 минут с момента смешивания с водой, конец схватывания — не позднее 12 часов. В естественных услови­ях твердение портландцемента продолжается 28 суток до набора марочной прочности. Маркой портландцемента счи­тают прочность специально приготовленных образцов из цемента и стандартного песка в соотношении 1 : 3, твердев­ших в нормальных условиях в течение 28 суток. Марки вы­пускаемого промышленностью портландцемента: «300», «400» и «500», что соответствует прочности образцов не менее 300, 400 и 500 кгс/см2. Существуют разновидно­сти портландцемента: пластифицированный, пуццолановый, сульфатостойкий (тех же марок). Портландцемент при хране­нии теряет прочностные свойства, поэтому использовать его рекомендуется свежим. Хранить портландцемент можно не более полугода в сухом проветриваемом помещении, пре­дохраняя от попадания воды. Если в портландцементе об­разовались комья, его просеивают через частое сито. Опре­делить марку портландцемента в условиях садового участ­ка нельзя, поэтому его расход при приготовлении бетона или раствора зависит от указаний паспорта (если цемент свежий). Марку старого лежалого портландцемента умень­шайте в два раза.

Р

Раствор строительный — смесь мелкого заполнителя (песка) с вяжущим веществом и водой. В свежеприготов­ленном виде смесь обладает пластическими свойствами и самопроизвольно твердеет со временем. Растворы разли­чают по их назначению и прочности при затвердевании, а также по виду вяжущего (цементные, известковые, гипсо­вые, глиняные и смешанные: цементно-известковые, глиня­но-цементные, гипсово-глиняные и т. д.). По назначению растворы делят на кладочные (для скрепления кирпичной или иной кладки), отделочные или штукатурные (для от­делки поверхностей), специальные (для придания покры­ваемым поверхностям или скрепляемым конструкциям спе­циальных свойств—рентгеноконтрастных, акустических (звукопоглощающих), жаростойких. По прочности растворы делят на марки: «4», «10», «25», «50», «75», «100», «150», «200».

Состав раствора зависит в первую очередь от его на­значения. Для каменной кладки наружных стен используют цементные и цементно-известковые растворы. Для отделки поверхностей сооружений (фасадов) снаружи применяют цементные или цементно-известковые растворы. Для от­делки поверхностей внутри сухих помещений — гипсовые; в помещениях с повышенной влажностью — гипсо-цемент- ные или цементно-известковые; для кладки печей — глиня­ные или глиняно-цементные. Можно определить количество составных частей раствора для различных целей (табл. 5).

Таблица 5

Рекомендуемые составы растворов для различных видов работ

Цементный раствор готовят так: сухой песок сме­шивают с цементом в выбранном соотношении, а затем, тщательно перемешивая, заливают эту смесь водой. Полу­ченный раствор должен быть не слишком густым, но и не слишком жидким. Если все сделано правильно, то, сжатый в кулаке, он должен вытекать из руки сплошной пластичной массой, не оставляя комка, но не самопроизвольно.

Цементно-известковый раствор готовят так же, но вместо воды берут известковое молоко. Его приго­тавливают из известкового теста, залив водой и процедив через частое сито или два слоя марли. Причем известкового молока потребуется меньше, чем воды, так как известь повышает пластичность раствора. Вместо известкового мо­лока можно использовать глиняное. Надо помнить, что растворы, содержащие цемент, должны быть использова­ны не позднее чем через 1,5 часа после приготовления. Бесцементные растворы могут храниться длительное вре­мя, а при загустевании могут быть разведены водой, «раз- моложены».

Известковый раствор. Смешать известковое те­сто и песок в выбранном соотношении, а затем добавить в смесь воду до получения нужной густоты.

Известково-глиняный раствор. Смешать гли­ну с известковым тестом, затем добавить песок в нужном количестве и развести водой до требуемой густоты.

Глиняный раствор. Смешать глиняное тесто, полу­ченное замачиванием глины в воде в течение суток, с нуж­ным количеством песка и добавить воду.

Гипсовый раствор. Налить в посуду воду, количе­ство которой должно быть равно 1/2 объема песка и гипса вместе, затем засыпать гипс, быстро и тщательно переме­шивая до получения жидкого теста, добавить в тесто песок. Такой раствор должен быть израсходован в течение часа с моменте приготовления. «Размолаживать» гипсовый раст­вор нельзя, он теряет прочность.

Растворители — жидкости для разбавления загустевших масляных красок и эмалей, для мытья малярного инстру­мента, смывки пятен. Для красок и эмалей типов ПФ, ГФ и лаков тех же типов применяют уайт-спирит или скипидар. Их можно заменить разбавителем № 651. Для нитроцел- люлозных красок и лаков используют растворители (раз­бавители) № 650, 648, 647, 646, РМЛ-218, КР-36. Для эма­лей типа НЦ применяют ацетон или разбавитель № 647.

Для масляных красок типа МА используют разбавитель PC или олифу. Для разведения эпоксидных лаков (и клеев) применяют ацетон или разбавитель Р-40. Кроме того, в продаже бывают смывки для масляных красок и эмалей АТФ-1, СП-7, Р-4, СД спец. При работе со всеми раство­рителями (разбавителями) соблюдайте правила противопо­жарной безопасности. Кроме того, рекомендуем работать с этими жидкостями в резиновых перчатках и в марлевой маске, так как все органические растворители вызывают раздражение кожи и слизистых оболочек дыхательных путей.

Разбавители — см. Растворители,

Рубероид — кровельный рулонный материал, изготов­ленный пропиткой кровельного картона расплавленным би­тумом, нанесением с обеих сторон покровного слоя биту­ма и на лицевую поверхность — посыпки. В зависимости от типа посыпки рубероид разделяют на марки: РКЧ с чешуй­чатой посыпкой (мелкая слюда, другие сыпучие материа­лы); РКК — с крупнозернистой посыпкой (крупный песок); РКМ — с мелкозернистой посыпкой (мелкий песок); РКП — без посыпки (подкладочный рубероид). Выпускают также стеклорубероид — рулонный материал, получаемый путем нанесения на стеклоткань с обеих сторон битумного покры­тия и с одной сторонь! — посыпки. В зависимости от вида посыпки стеклорубероид бывает марок С-РК, С-РМ, С-РЧ. Для районов с холодным климатом — марки РЭМ-350 с по­кровным слоем из модифицированного полимерами биту­ма. Есть также рубероид с приклеивающим слоем с из­нанки. Количество рубероида в рулоне определяется пло­щадью, покрываемой одним рулоном, и составляет 7,5— 15 м2. После буквенного обозначения марки рубероида обычно проставляется цифра, обозначающая массу 1 дм2 картона, служащего основой, в граммах, например РКК- 500, РКП-300 и т. д,

С

Сиккативы — вещества, ускоряющие процесс затверде­вания (высыхания) олиф и масляных красок. В качестве сик­кативов применяют растворы кобальтовых или марганцевых солей жирных кислот, являющихся сильными окислителями, в растительных маслах,

Скипидар — органический растворитель для масляных красок, эмалей и лаков типа ПФ, ГФ,

Стекло — материал для остекления оконных и дверных проемов. Для домика на садовом участке пригодно только стекло оконное листовое, которое может быть трех сор­тов и шести размеров по толщине: 2, 2,5, 3, 4, 5 и 6 мм. Сорт стекла определяется наличием дефектов: полосность (неровность поверхности), свиль (узкие нитевидные поло­сы), пузыри (включения газов), «мошка» (белые непроз­рачные точечные включения). Для остекления дверных проемов можно использовать армированное стекло (с за­прессованной металлической сеткой) или орнаментное (с односторонним или двусторонним тисненым орнамен­том).

Стеклопластики — листовые материалы из стеклянных волокон или тканей, скрепленных с помощью полимера. В качестве связующего чаще всего используют полиэфирные или эпоксидные полимеры. В продаже бывают плоские или волнистые листы стеклопластиков различных цветов, обла­дающие светопрозрачностью. Их применяют для устрой­ства кровель, перегородок, ограждений балконов и лоджий.

Стеклорубероид — см. Рубероид.

Стекломаты — то же, что «маты минераловатные»; см. Вата минеральная.

Скоп — отход бумажного производства, состоящий в ос­новном из целлюлозы, каолина, небольшого количества щепы и коры. До сгущения в отстойниках скоп содержит большое количество воды. После отстойника в нем остает­ся 75—85% воды. Скоп с таким количеством воды может быть использован для приготовления конструктивно-теп­лоизоляционного материала, годного для изготовления стеновых блоков или монолитных стен. Рецептура такого материала: на 100 л скопа 30 кг портландцемента марки «500» или 38 кг — марки «400». Кроме того, для антисеп- тирования на 100 л скопа следует добавить 100 г фторида натрия. При указанной выше влажности добавлять воду нет необходимости. Смесь нужно тщательно перемешать — скоп плохо смешивается с цементом (образуются комья), поэтому перемешивать лучше небольшими пор­циями.

При изготовлении блоков смесь укладывают в формы, тщательно штыкуют и трамбуют. Через сутки блоки акку­ратно извлекают из форм и сушат под навесом (летом) или в отапливаемом помещении (зимой) в течение трех недель. Для устройства монолитных стен готовят смесь такого же состава, укладывая ее в переставную опалубку так, чтобы за один раз заполнить слой толщиной 35—40 см. Опалубку переставляют через двое суток после укладки смеси и сверху снова кладут слой такой же толщины. Каждый тща­тельно трамбуют, не заравнивая его поверхности. Для улучшения сцепления между соседними слоями можно в нижний слой перед укладкой следующего вбить деревян­ные бруски в вертикальном положении так, чтобы они бы­ли закрыты материалом последующего слоя. Через двое суток после укладки самого верхнего слоя опалубку окон­чательно убирают, а сверху стены накрывают гидроизоля­ционной пленкой и под ней просушивают их в течение трех­пяти недель (в зависимости от погоды). Только после этого можно продолжать строительство домика.

Т

Теплоизоляционные материалы — материалы, предна­значенные для теплоизоляции строительных конструкций. В зависимости от типа сырья, из которого эти материалы получены, их разделяют на неорганические (минера­ловатные плиты, блоки и плиты из ячеистых бетонов, пено­стекло, минераловатные маты, минеральная вата, асбокар­тон, асбошнур, вспученный перлит, вермикулит, керамзит); органические (древесностружечные, древесноволок­нистые плиты, арболит, камышит, строительный войлок, пакля, ячеистые пластмассы: пено- и поропласты). По фор­ме изделий, структуре и внешнему виду различают штуч­ные (плиты, блоки) и рулонные изделия (маты, шнуры, жгу­ты); рыхлые волокнистые (минеральная вата, пакля) и зернистые сыпучие материалы (керамзит, перлит). В зависи­мости от сжимаемости теплоизоляционные материалы бы­вают мягкими (М), полужесткими (ПЖ) и жесткими (Ж). По плотности их делят на разновидности: особо легкие (ОЛ) — до 100 кг/м3, легкие (Л) — от 125 до 350 кг/м3, тяжелые (Т) — от 400 до 600 кг/м3. От плотности теплоизоляционного материала зависит его теплопроводность. По этому при­знаку материалы делят на три класса: класс А — малотеплопроводные, класс Б — среднетеплопроводные и класс В — повышенной теплопроводности. Теплопроводность ма­териалов резко возрастает при увлажнении, поэтому их надо предохранять от смачивания.

Чтобы предохранить загнивание этих материалов, их антисептируют,

На садовом участке для утепления пола и перекрытий можно использовать отходы строительства: опилки, струж­ку. Чтобы предохранить от намокания, их изолируют то­лем, рубероидом, пергамином, от возгорания — опрыски­вают раствором антипирена, от гниения — раствором анти­септика.

Толь — рулонный кровельный картон, пропитанный дег­тем и покрытый слоем дегтя, а также посыпанный песком или минеральной крошкой. Толь с крупнозернистой посып­кой из минеральной крошки применяют в качестве верх­него слоя кровли. Толь с песочной посыпкой необходим для гидроизоляции фундаментов, цоколей и других частей сооружений.

Толь-кожа — толь без покровного слоя и посыпки- При­меняют как подкладочный и гидроизоляционный материал при устройстве многослойной кровли.

У

Ускорители твердения бетона — вещества, способствую­щие ускоренному набору прочности бетона,

При бетонировании фундамента садового домика мож­но использовать хлористый кальций. При введении его в бетонную смесь (100 г на 10 кг цемента) прочность бетона заметно повышается в первые дни твердения, что позволяет приступить к возведению стен уже через две недели после окончания бетонирования вместо месяца при обычном бетонировании. Хлористый кальций продается в магазинах химреактивов в стеклянных банках с парафини­рованной крышкой по 0,5, 1 или 2 кг. Он очень гигроскопи­чен, поэтому открытую банку следует либо полностью ис­пользовать в один раз, либо, отсыпав нужное количество соли, снова герметично закупорить, в противном случае соль сильно намокнет от поглощенной влаги. Хлористый кальций в отмеренном количестве разводят в воде, кото­рой затворяют бетонную смесь.

В качестве ускорителя твердения бетона можно исполь­зовать также хромово-кислый калий в такой же дозировке. При бетонировании стен ускорители применять не рекомендуется, так как это может вызвать образование высолов.

ф

Фанера — листовой материал, изготовленный склеивани­ем тонких слоев древесины (шпонов) с помощью различ­ных клеев. В строительстве используют три вида фанеры: клееную, бакелизированную и декоратив­ную. Клееная фанера может быть повышенной водостой­кости— марки ФСФ, средней водостойкости — марок ФК и ФБА и ограниченной водостойкости — марки ФБ. Листы фанеры имеют размеры: длина    и ширина от 725 до 1230 мм, толщина от 1,5 до 12 мм. Фанеру марки ФСФ можно применять для наружных частей дома, защитив от увлажнения масляными красками (в помещениях с повы­шенной влажностью ее можно применять без окраски). Фанеру марок ФК и ФБА, а также фанеру марки ФБ ис­пользуют только внутри помещений с нормальной влажно­стью. Бакелизированную фанеру выпускают трех марок: БФС, БФВ-1 и БФВ-2. У этой фанеры наружные листы шпо­на, из которого она склеена, пропитаны, а внутренние сма­заны бакелитовыми смолами: БФС — спирторастворимыми, БФВ-1—смесью спирто- и водорастворимых, а БФВ-2 — водорастворимыми. Фанера этих марок имеет размеры от 770X2000 до 1580X1200 мм при толщине 5—16 мм. При­меняют бакелизированную фанеру там же, где и клееную, но ее поверхность окрашивать не обязательно. Декоратив­ную фанеру облицовывают с одной или двух сторон текс­турной пленкой или бумагой, имеющими матовую или глян­цевую поверхность. Размеры листов декоративной фанеры: длина от 1220 до 1830 мм, ширина от 725 до 1220 мм и тол­щина от 1,5 до 12 мм. Применяют ее для внутренней отдел­ки стен, перегородок, дверных полотен, встроенной ме­бели.

Фибробетон — бетон, упроченный волокнами. Они мо­гут быть минеральными (стеклянными), металлическими, синтетическими. Другое название такого бетона — дисперс­но-армированный бетон. Волокна для фибробетона имеют длину, измеряемую миллиметрами. Эффективность арми­рования бетона короткими волокнами зависит от их ориен­тации. Наибольшая эффективность достигается при распо­ложении волокон вдоль направления растягивающих уси­лий, поэтому такой бетон целесообразнее всего применять для изготовления конструкций, работающих на растяжение. В условиях садового участка изготовление и применение фибробетона нецелесообразно.

Фибролит — штучный материал в виде плит или блоков, изготовленный из древесной стружки и неорганического вяжущего вещества — портландцемента или гипса (реже). Промышленность выпускает различных размеров фиброли­товые плиты, применяемые в качестве теплоизоляционного материала. В условиях садового участка можно пригото­вить фибролит по аналогии с арболитом, применяя такие же составы (см.: Арболит) и ту же технологию приготовле­ния. Фибролит хорошо обрабатывается, его можно пилить, сверлить, вбивать в него гвозди.

Фольгоизол — рулонный материал, состоящий из слоя металлической фольги (гладкой или рифленой), покрытой с изнанки слоем резинобитумной твердеющей композиции. Толщина фольги у разных марок фольгоизола 0,08—0,2 мм, резинобитумного слоя — 0,8—4 мм. Фольгоизол использу­ют как кровельный материал. Крепить его можно гвоздя­ми, наклеивать — расплавленным битумом, мастиками.

X

Хвоебетон — см. Шишкобетон.

ц

Цемент (в широком смысле) — связующее вещество. В разговорном обыденном смысле под цементом обычно подразумевают портландцемент. Кроме него существуют шлакопортландцемент, глиноземистый цемент, гипсоглино­земистый цемент, расширяющийся цемент, быстротвердею- щий цемент и т. д. Цементы отличаются друг от друга со­ставом, свойствами, областью применения. Для правильно­го использования цемента надо обязательно знать его точ­ное название и марку,

Ч

Черепица глиняная — керамический кровельный штуч­ный материал. Выпускают черепицу четырех типов: штам­пованную, пазовую, плоскую, ленточную и коньковую. Среди кровельных материалов черепица является наиболее долговечным и дешевым, но и самым тяжелым (1 м2 кровли весит до 65 кг), поэтому для чере­пичной кровли нужны прочные стропила и обрешетки (рис. 91),

Черепица стальная — штучный кровельный материал в виде листов гофрированной стали толщиной 2 мм, длиной 750 мм и шириной 500 мм.

Ш

Шифер — слоистая горная порода (глинистый сланец), легко разделяющаяся на тон­кие плиты, используемые в ка­честве кровельного материала. В обиходе шифером непра­вильно называют волнистые ас­боцементные листы (см. Асбо­цемент).

Шлак металлургический — побочный продукт металлурги­ческого производства. Разли­чают доменный отвальный, доменный гранулированный, мартеновский шлаки, шлаки производства цветных метал­лов. В строительстве они используются как заполнители для бетона; в качестве теплоизоляционного зернистого матери­ала; для переработки на шлаковое литье, шлаковату, шла­ковую пемзу; применяются для получения шлакопортланд- цемента; как добавка в портландцемент и т. д. Применение находят в основном гранулированные шлаки. В условиях садового участка металлургический шлак может быть ис­пользован как заполнитель для бетона (шлакобетон) и в качестве теплоизолирующей засыпки для пола, перекры­тия, покрытия.

Шлак топливный — отход от сжигания каменного или бу­рого угля в виде пористого кускового или зернистого ма­териала. Может быть использован так же, как шлак метал­лургический.

Шлакобетон — бетон со шлаком (заполнитель). Для при­готовления шлакобетона можно использовать металлурги­ческий и топливный шлаки и вяжущее вещество (портланд­цемент или гипс). Шлакобетон необходим для возведения наружных стен садового домика, устройства внутренних стен и перегородок, а также как утеплитель наружных стен, сделанных из других материалов — дерева, кирпича. Состав шлакобетона зависит от его марки и марки вяжущего ве­щества (табл, 6).

Для приготовления шлакобетона шлак просеивают че­рез сито с ячейками 40 мм. Затем просев снова пропуска­ют через сито с ячейками 5 мм. В дело пойдет материал, не прошедший через второе сито. Второй просев про­сеивают через сито с ячейками 1 мм. Остаток на этом сите также необходим. Из остатков отсева, в котором зер­на по 5—40 мм, и отсева с зернами чуть больше 1 мм со­ставляют смесь, содержащую 70% крупной части и 30% мелкой. В таблице указаны количества именно такой смеси в графе «Шлак»,

Шлакопортландцемент— цемент, содержащий до 60% доменного гранулированного молотого шлака. Шлакопорт­ландцемент в целом обладает такими же свойствами и вы­пускается тех же марок, что и портландцемент, однако в начале твердения прочность он набирает медленнее. При­менять его можно в тех же случаях, что и портландцемент. Кроме того, шлакопортландцемент можно использовать в качестве добавки к глиняному раствору для кладки печей (до 50% объема глины).

Шишкобетон — бетон, в котором в качестве крупного заполнителя использованы еловые или сосновые шишки. Состав такого бетона: на 100 л готовой смеси 25 кг цемен­та марки «400», 100 кг песка, 9—10 ведер сухих шишек (шишки дозируют по объему). Они должны быть сухими, с расправленными чешуйками, без семян. Вместе с шишка­ми в такой бетон можно добавить хорошо просушенную опавшую сосновую хвою. Бетонную смесь приготавливают небольшими порциями, сразу же укладывая ее в опалубку или форму блока. Уложенную смесь тщательно утрамбо­вывают. Количество воды для шишкобетона подбирают в ходе перемешивания, добиваясь такой консистенции, при которой шишки и хвоя не всплывают в растворе, но в то же время смесь укладывают в опалубку, не образуя пустот. Из шишкобетона лучше всего возводить монолитные стены в передвижной опалубке. В садовом домике толщина на­ружных стен из шишкобетона 20 см. Можно приготовить и хвоебетон, в котором вместо шишек используется хвоя. На 100 л такого бетона понадобится 12—15 ведер сухой хвои, 25 кг цемента марки «400» и 15 л воды. Песок в хвоебетон добавлять не нужно.     t

Шпаклевка — пастообразный материал, состоящий из порошкообразного наполнителя и связующего вещества. В качестве наполнителей применяют тонкомолотый мел, известь-пушонку, гипс, портландцемент, другие цементы. В качестве связующих — клеи, олифы, полимерные эмуль­сии. Шпаклевки используют для выравнивания поверхно­сти перед ее окрашиванием, заделки раковин, щелей. В продаже бывает готовая шпаклевка для заделки щелей в плинтусах, наличниках — карболат, пластинил.

Шпаклевки можно приготовить самим. Для определе­ния состава учитывайте, из какого материала состоит по­верхность, подготавливаемая под окраску. Для деревян­ных поверхностей можно применять шпаклевки на казеи­не, столярном клее, бустилате. Для каменных — на олифе, бустилате. Для выравнивания металлических поверхностей используют шпаклевки на синтетических полимерных клеях. В такие шпаклевки к наполнителю можно добавлять поро­шок сурика (для предохранения от коррозии). Для деревян­ных поверхностей в качестве наполнителя в шпаклевки вво­дят мел или известь-пушонку. Для каменных поверхно­стей— гипс, цемент. Для металлических — мел с суриком.

Приготовление шпаклевки: перемешать связующие с наполнителем до полной однородности. Густота должна быть такой, чтобы шпаклевка самопроизвольно не растека­лась, не ползла. Наносят ее на выравниваемую поверх­ность шпателем. Прошпаклеванную поверхность перед ок­рашиванием можно загрунтовать и дать просохнуть.

Шпатлевка — то же, что шпаклевка.

щ

Щебень — природный или искусственный зернистый ма­териал, состоящий из неокатанных грубообломочных кус­ков горных пород различного происхождения: гранита, из­вестняка, горнблендита, диабаза, доломита и т. п. Чаще всего щебень (размер зерен от 5 до 150 мм) получают дроблением более крупных обломков породы, добываемой в карьерах. Щебень применяют для устройства дренажных засыпок, для засыпки подготовки под дороги, в качестве заполнителя для бетонов,

Э

Эмульсия битумная — см. Битумная эмульсия.

Эпоксидные смолы — группа синтетических полимеров, обладающих высокой клеящей способностью и высокой прочностью. Это — вязкие жидкости или хрупкие твердые вещества желтого или коричневого цвета: хорошо раство­ряются в ацетоне, спирте, амилацетате, могут длительное время храниться без изменений. Для отверждения эпоксид­ных полимеров чаще всего используют полиэтиленполи- амин (коричневая вязкая жидкость, хорошо растворимая в ацетоне или спирте). Смешивание эпоксидного полимера с отвердителем производят за 30—40 минут до применения смеси. Если она получается очень вязкой, то разбавляют ацетоном или спиртом. Отверждение смеси при комнатной температуре происходит за время от 12 часов до 5 суток в зависимости от вида эпоксидного полимера и отвердителя, а также от количества отвердителя в смеси. Марки эпо­ксидных полимеров: ЭД-5, ЭД-6, ЭД-П, ЭД-Л, ЭД-37, Э-40, Э-41, Э-44, Э-181 и другие. Применяют их для склеивания различных материалов, получения стеклопластиков и дру­гих пластмасс. В продажу поступает эпоксидный клей мар­ки ЭД-П в комплекте с отвердителем. Соотношение ком­понентов, необходимое для качественного склеивания, и способ применения клея указаны в инструкции к нему.

Я

Ячеистые бетоны — бетоны с пористым цементным кам­нем. Пористость создается благодаря введению в бетон газо- или пенообразователей, в результате объем изделий уменьшается, снижается теплопроводность. Ячеистые бето­ны используют как теплоизоляционный или конструктивно­теплоизоляционный материал (см. Газобетон).

Ячеистые пластмассы — материалы на основе синтети­ческих полимеров, поризованные с помощью газо- или пе­нообразователей или другим способом. К ним относятся пенопласты (поропласты) на основе полистирола, полиуре­танов, поливинилхлорида, фенольно-формальдегидных, карбамидных и других полимеров. Выпускаются в виде жестких плит или мягких матов, которые используются в качестве теплоизоляционного материала для утепления стен, перекрытий. От других теплоизоляционных материа­лов отличаются низким водопоглощением, но менее теп­лостойки.
