    Опалубка

    Опалубка — это коробчатая конструкция, запол­няемая бетоном. После схватывания бетона опалубку разбирают. Внутренний размер опалубки соответству­ет толщине изготовляемой конструкции. Назначение опалубки — обеспечить проектные размеры и форму бетонируемой конструкции. Она должна быть прочной, удобной в сборке и разборке. Сборку опа­лубки ведут из инвентарных элементов, изготовляе­мых на деревообрабатывающих предприятиях. Это позволяет использовать опалубку многократно. По­верхность щитов опалубки, соприкасающаяся с бето­ном, должна быть гладкой, доски плотно, без щелей прилегать друг к другу, чтобы не вытекало «цемент­ное молоко».

    Для изготовления опалубки используют доски хвойных или лиственных пород толщиной 25 — 40 мм и шириной 120—150 мм. Пиломатериалы для опалубки должны иметь влажность не более 25%. Широкие доски для опалубки непригодны из-за по­явления щелей. Для изготовления опалубки могут быть использованы древесно-стружечные плиты, ме­таллоконструкции, водоупорная клееная фанера.

    Деревянная опалубка по сравнению с металли­ческой более легкая, имеет незначительную силу сцеп­ления с бетоном. Недостатками такой опалубки яв­ляются возможность деформаций, гигроскопичность, небольшая оборачиваемость. Прогрессивна конструк­ция опалубки из деревянных щитов, усиленных стой­ками и ребрами из металла. Внутреннюю поверхность щитов покрывают поливинилхлоридной пленкой. По конструкции и использованию различают опалубку: стационарную, сборно-разборную, для столбов и ко­лонн, для междуэтажных перекрытий, скользящую и подвесную.

    Сборно-разборная опалубка изготовлена из пи­ломатериалов толщиной 25—50 мм. Щиты с попе­речными брусами закрепляют гвоздями. Забива­ют гвозди со стороны щитов, соприкасающихся с бетоном. Опалубку для фундаментов собирают по осям и отметкам, определенным в проекте. Точ­ность установки опалубки контролируют геодези­ческими инструментами. Щитовую опалубку при­меняют для бетонирования надземной части фундамента (рис. За). Опалубка для возведения столб­чатых фундаментов бывает прямоугольной, прямо­угольной со ступенями и прямоугольной со ступе­нями и гнездом. Опалубка для бетонирования колонн имеет вид ящика квадратной, прямоугольной или иной формы. Дощатые щиты опалубки через 50— 60 см соединяют брусками. Внизу установленной опалубки предусматривают люк для удаления строительного мусора. Опалубка для возведения монолитного железобетонного перекрытия имеет форму корыта. Нижние щиты опалубки восприни­мают нагрузки от арматуры и бетона, боковые щиты — только боковое давление бетона. Горизон­тальные элементы такой опалубки поддерживают инвентарные стойки.

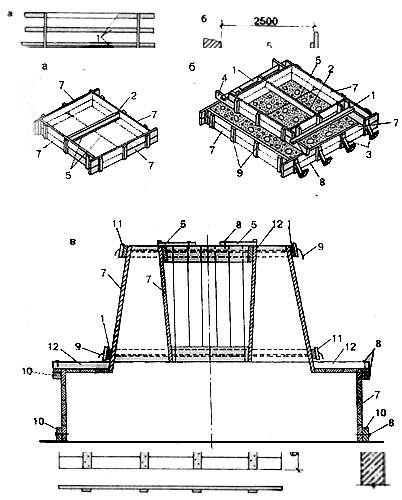

    Рис. 3. Опалубка для столбчатых фундаментова — квадратная; б — квадратная со ступенями; в — поперечный разрез столбчатого фундамента со стаканом для колонны: 1 — прижимная доска; 2 — распор; 3 — подкос; 4 — боковая доска; 5 — проволочная стяжка; 6 — колышки; 7 — боковые Щиты; 8 — монтажный гвоздь; 9 — проволочная скрутка; 10 — прижимные брусья; 11 — короткие планки

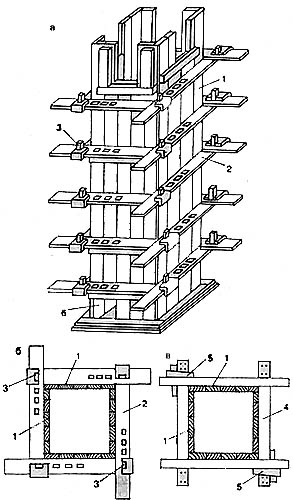

    Рис. За. Опалубка для бетонирования колонн: а - опалубка для квадратных столбов с металлическими обоймами, б стальная обойма; в — обойма из деревянных брусков: 1 — дощатая опалубка; 2 — стальные обоймы; 3 — стальные клинья; 4 — обойма из брусков; 5 — деревянные клинья; 6 — люк для удаления мусора

    Скользящую опалубку используют при возведе­нии водонапорных башен, элеваторов и других со­оружений. Такую опалубку изготовляют из досок или листовой стали в виде сегмента (полуцилиндра). Опа­лубка охватывает возводимую конструкцию по на­ружному и внутреннему периметру. Ее прикрепля­ют к раме домкрата. После укладки и твердения бетона опалубку передвигают вверх домкратом. Опа­лубку, скользящую по горизонтали, используют при возведении конструкций с постоянным сечением (кол­лекторов, туннелей и др.). Опалубку передвигают на роликовых тележках по рельсам.

    Подвесную опалубку непосредственно прикреп­ляют к арматуре железобетонного перекрытия. Та­кая опалубка не требует поддерживающих стоек.
