Наконец приступим непосредственно к изготовлению сруба.

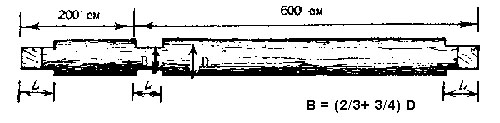

Начинаем делать сруб с восьмиметровых брёвен (прогонов) окладного венца, с одной стороны которых выполняется кант шириной около 10 см. Кантом прогоны окладного венца будут опираться на подкладки. Теперь нам необходимо обработать концы прогонов.

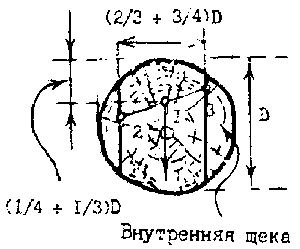

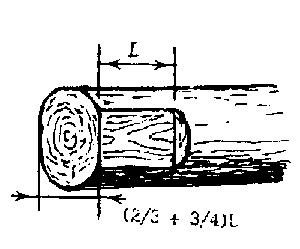

Сначала вырубим "болваны" шириной 2/3-3/4 диаметра бревна. Длина "болвана" L - величина постоянная, равная максимальному диаметру брёвен сруба.

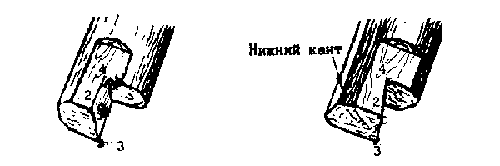

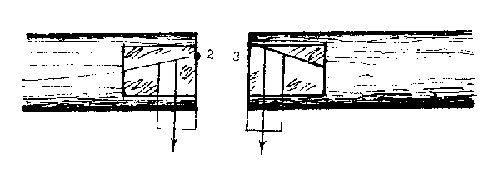

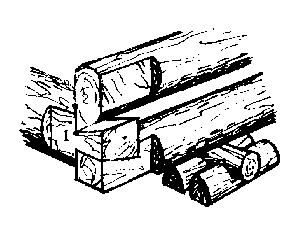

На торце "болвана" выбираем точку 1, через неё по шаблону проводим линию "лапы" с расширением внутрь дома.

Аналогично по шаблону через точку 2 на внешней щеке и через точку 3 на внутренней щеке наносим линию "лапы".

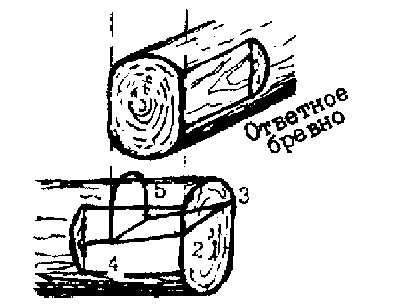

На щёках бревна проводим вертикальные линии, отстоящие от торца на ширину "болвана" ответного бревна, и получаем точки 4 и 5. Делаем вертикальный запил до линии 4-5.

Далее вырубаем, "лапу", совмещая глазом её плоскость с линией 4-2-3.

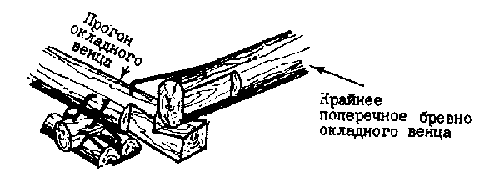

Затем следует уложить "болванами" на "лапы" прогонов поперечные брёвна и, закрепив их скобами, проверить и откорректировать размеры сруба.

Теперь можно скрепить намертво скобами прогоны с подкладками.

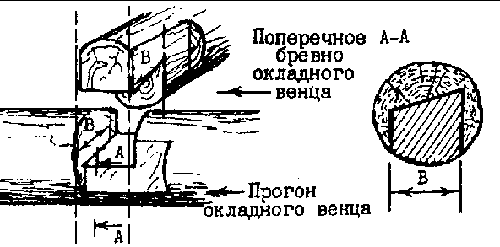

Причерчивание - это параллельный перенос точек линий сопряжения нижнего бревна на верхнее.
Раствор черты при причерчивании "лапы" окладного венца выбирается минимальным, но таким, чтобы линия "лапы" поперечного бревна не попала на обзол.

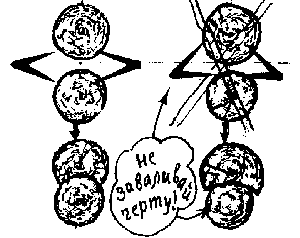

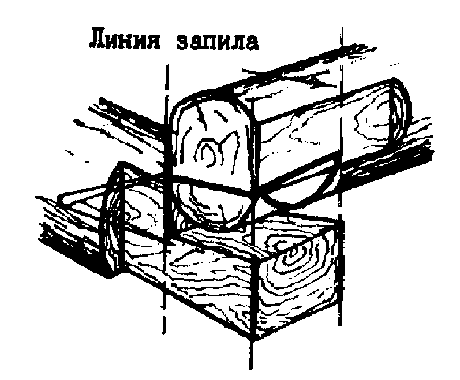

В процессе причерчивания бревна раствор черты менять нельзя! Проведём линии запила сверху вниз, разметим верх "лапы", а затем вырубим её. Сделаем на прогонах средний "болван".

Для упрощения вырубки щёк среднего "болвана" сделаем запилы.

По ширине "болвана" поперечного бревна вырубим в прогоне "ласточкин хвост". С помощью черты перенесём на "болван" поперечного бревна линии "ласточкиного хвоста" и вырубим его. Уложим среднее поперечное бревно на прогоны окладного венца.

Теперь займёмся нижней обвязкой.

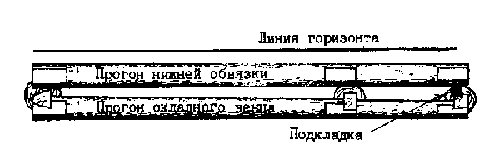

Изготовим "болваны" на прогонах нижней обвязки, уложим их над прогонами окладного венца. Пользуясь подкладками и уровнем, необходимо добиться, чтобы верхние части прогонов были горизонтальны и лежали в одной плоскости с точностью ~3 см. Следует учитывать, что комли и вершины в венцах чередуются. Закрепим прогоны скобами.

Для причерчивания выбираем раствор черты, соответствующий максимальному зазору между бревнами, плюс 1-1,5 см.

Проверим выбранный раствор черты по торцам бревна. Он должен быть больше расстояния 1-2 на обоих торцах. Точка 2 - граница обзола и внутренней щеки.

Далее причерчиванием получим линии сопряжения на верхнем бревне изнутри и снаружи дома.

Разметим верха "лап" под поперечные бревна.

Для дальнейшей работы нам необходимо освоить операцию выборки паза.

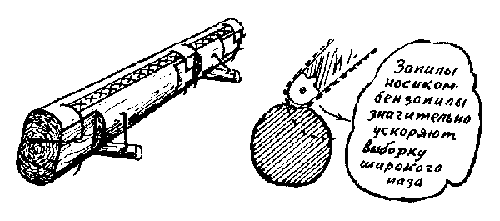

По всей длине паза "пяткой" топора сделаем крестообразные насечки, а "носком" топора по линиям паза выберем древесину. При комбинации этих двух операций образуется паз.

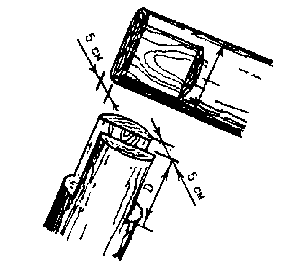

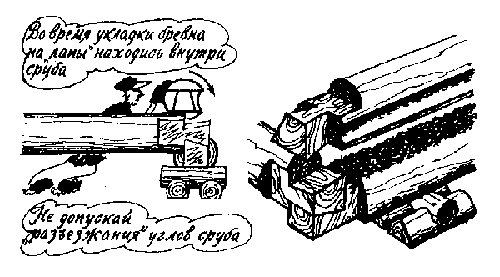

После этого следует вырубить "лапы" и, уложив бревно на место, проверить плотность его прилегания. Для этого укладываемое бревно должно лежать на внутренних щеках с небольшим свесом. При опрокидывании оно легко ляжет на нужное место. Затем вернем бревно в исходную позицию и равномерно проложим паклей (мхом) нижележащее бревно. Теперь можно окончательно уложить на него верхнее бревно.

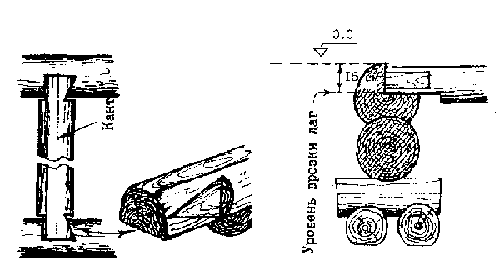

Далее следует изготовить и уложить на прогоны три поперечных бревна нижней обвязки. Для завершения нижней обвязки остаётся только врезать лаги. На прогонах нижней обвязки наметим места врезки лаг. В качестве нулевой отметки (верхний уровень лаг) выбираем примерно середину поперечного бревна нижней обвязки. Перенесём нулевую отметку на углы сруба и сделаем зарубки. Уложим готовые лаги на место, очертим, а затем вырубим их контур до уровня врезки. Забьем лаги "бабой".

В процессе работы у Вас могут возникнуть характерные ошибки.

  • Бревно "играет" (зазор между "лапами", неплотное прилегание бревна в пазе):
    причина - сучок на нижнем бревне или плохая выборка паза; исправление - срубить сучки на нижнем бревне, обстучать верхнее бревно "бабой", выбрать места замятостей в пазе.
  • Зазор между "лапами":
    причина - раствор черты при причерчивании "лапы" был больше раствора черты при причерчивании паза либо произошёл "завал" черты; исправление - чертой с раствором, равным ширине зазора, причертить паз с обеих сторон бревна и сделать выборку.
  • Бревно "висит" на "лапах" (неплотное прилегание бревна в пазе, нет зазора между "лапами"):
    причина - раствор черты при причерчивании паза больше раствора черты при причерчивании "лапы"; исправление - чертой с раствором, равным ширине зазора 1, причертить "лапы" 2 и подрубить их.

Следует сказать, что допустимы следующие размеры зазоров: в "лапе" - 0,5 см, в пазе - 1,5 см.

Теперь пришла очередь укладки первого подоконного венца.
Сначала разметим дверной проём. Надо заметить, что проёмы (как оконные, так и дверные) делают на 5-10 см меньше проектного размера. Разрезные бревна закрепляются шкантами, для чего с обеих сторон брёвен наносится разметка.


Для разметки осевых линий шканта на обоих брёвнах необходимо снять "коротыш" (бревно в разрезном венце). Затем по осевой линии стамеской выбираются лузы под шкант. Суммарная глубина луз должна быть на 1 см больше высоты шканта. Шкант в лузу должен входить плотно.

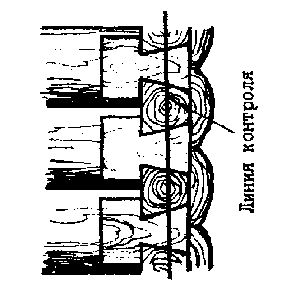

При укладке венцов следует вести постоянную проверку отвесом вертикальности углов. Последний подоконный венец в дверном проёме идёт неразрезным. Неразрезное бревно этого венца также сажается на два шканта.

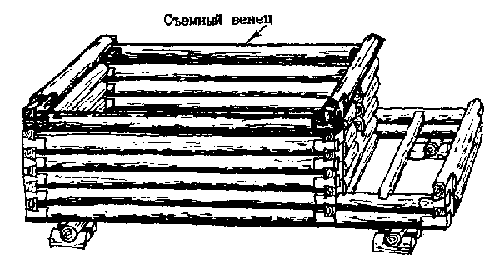

Под брёвна последнего подоконного венца пакля (мох) не укладывается, так как этот венец снимают для первой перекладки. Начиная перекладку, сначала от нулевого уровня отложим вверх одинаковое расстояние и сделаем зарубки на углах съёмного венца. Затем снимем последний подоконный венец и установим его на земле, подложив подкладки высотой 15-20 см. При этом необходимо соблюдать вертикальность щёк. Используя уровень, восстановим горизонтальность венца по зарубкам. Проверим равенство диагоналей по углам.

Приступим к выкладке оконных венцов, разметив предварительно оконные проёмы.
Рекомендуемая высота проёмов: окон - 110-130 см, дверей - 180-190 см. "Коротыши" оконных венцов скрепляются шкантами. Уложим замыкающий венец, который состоит из неразрезных брёвен, и посадим его на шканты, перенеся на его углы нулевую отметку. По углам перекладываемого сруба проведём вертикальную линию, служащую для контроля при сборке.

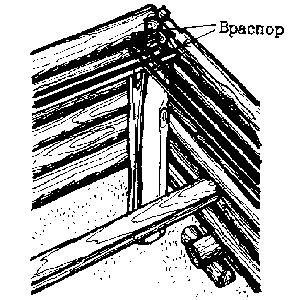

Теперь можно, промаркировав бревна, переложить их на основной сруб, прокладывая каждый венец мхом или паклей. Для удобства в работе рекомендуем сделать внутри дома простейшие леса на уровне подоконного венца, для чего установите в углах дома чурки и скрепите их между собой жердями (по две жерди вдоль каждой стороны сруба). Для устойчивости лесов жерди в парах должны упираться в противоположные стены сруба.

Далее приступим к изготовлению верхней части сруба.
Начинаем с того, что один из надоконных венцов укладываем на землю (как в предыдущем случае). Затем начинаем делать верхнюю обвязку.

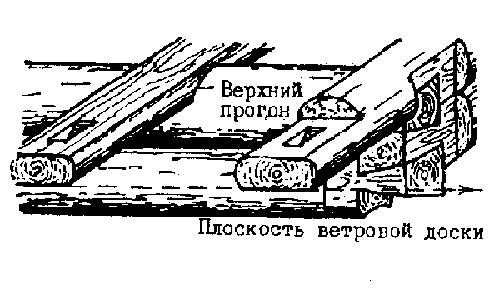

Верхняя обвязка состоит из двух верхних прогонов и подстропилин. На концах прогонов выполняются "болваны", а в середине - только внутренние щеки. Уложим для корректировки верхние прогоны (восьмиметровые) на поперечные бревна последнего надоконного венца (верх "лап" на них делать не нужно).

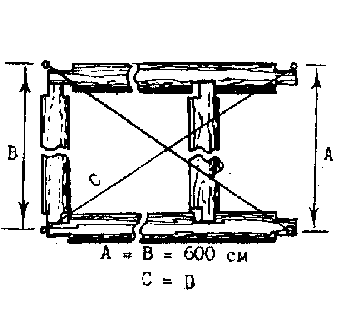

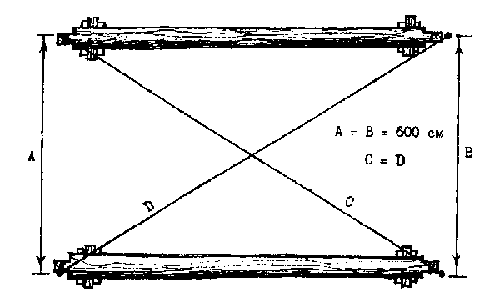

Проверим и откорректируем размеры А-В, С-Д.
Используя подкладки и скобы, добьёмся горизонтальности верха прогонов.

Перенесём на поперечные брёвна линии внутренних щёк прогонов. Откатив прогон, вырубим на крайнем поперечном бревне "лапу", а на среднем - "ласточкин хвост". Сделаем щёки в верхних прогонах соответственно "ласточкиному хвосту" поперечного бревна. На нижней стороне прогонов изготовим лузы глубиной 4 см под шипы верандных столбов. Снова уложим прогоны и, причертив их, врежем в соответствующее место.

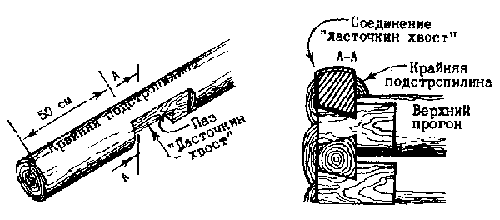

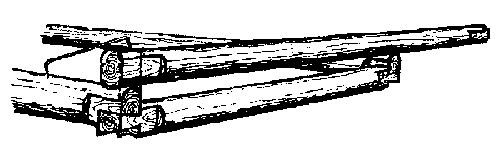

Заготовим брёвна для подстропилин длиной 7 м. Все их, кроме одного, следует отесать на два параллельных канта, получив шпалы одинаковой толщины (минимум 15 см). Врежем необработанную крайнюю подстропилину "ласточкиным хвостом" в прогон так, чтобы верх её был горизонтален.

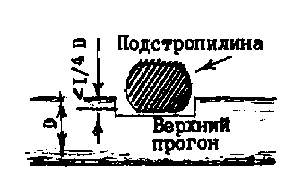

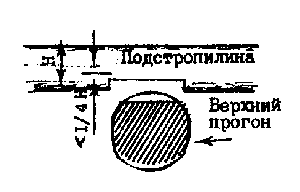

Разметим места врезки остальных обработанных подстропилин на верхних прогонах. Затем врежем подстропилины (проверяя по уровню), перерезая прогон не более чем на 1/4 диаметра.

Откорректировать верхний уровень подстропилины также можно, перерезая её саму, но не более чем на 1/4 толщины.

Далее делаем площадки под стропильные ноги и под ветровую доску на крайней (первой) подстропилине (вровень с остальными). При необходимости следует осадить её повторным причерчиванием. По торцам крайних подстропилин натянуть шнур и выровнять по нему остальные.

На подстронилинах и прогонах сделать отметки для последующего совмещения и промаркировать их.



По шнуру на всех подстропилинах разметить лузы под стропильные ноги. Вырубить их стамеской и проверить шаблоном.

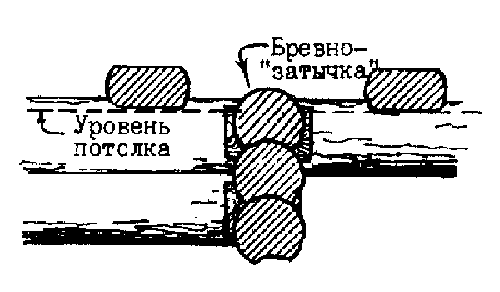

На верандной подстропилине сделать лузы под столбы (количество определяется конструкцией веранды). Для устранения зазора между уровнем нижнего канта подстропилин (потолок) и последним бревном верандной стены причертить и врезать бревно - "затычку".

Теперь начнем изготовлять стропила.
Выбор материала, разметка и изготовление стропил требуют особой внимательности и точности, так как от их качества зависит прочность крыши. Заготовки для стропил выбираются с наименьшим количеством сучков. Ни в коем случае сучки не должны приходиться на вершину заготовки, ибо шип в этом месте будет существенно ослаблен. Допускается, чтобы стропила имели небольшую кривизну в плоскости ската крыши. Длина заготовок определяется углом наклона крыши и длиной подстропилин. В нашем случае угол наклона равен 45°.

Подготовленные заготовки стропил необходимо разобрать парами и пронумеровать. На заготовках стропил та сторона, на которую будет крепиться обрешётка, должна быть ровной, без выступающих сучков.

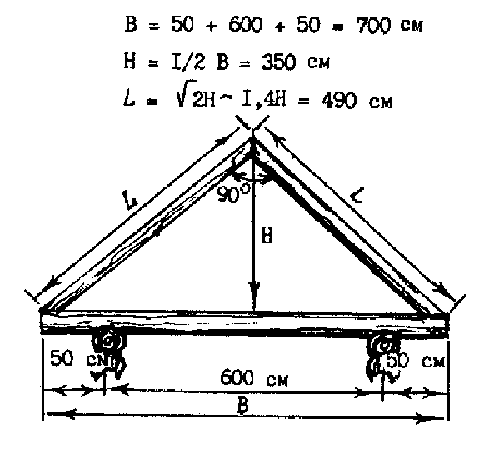

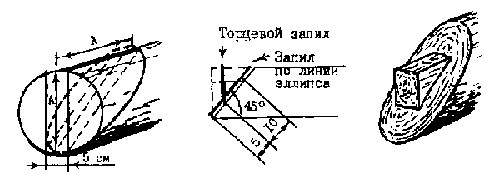

Приступим к разметке основания стропил
Сделаем запил по линии эллипса и вырубим заготовку под шип, а затем, сделав торцевой запил, вырубим и сам шип. Далее разметим, запилим и вырубим вершины стропил. Готовые стропила разберём по парам и установим для подгонки и проверки качества соединений на подстропилины. Подгонка осуществляется подрезкой шипов или расширением и углублением луз.

Иногда упрощают работы по изготовлению стропил. В вершинах их соединяют в полбревна, а основания крепят к подстропилинам гвоздями, не изготовив шип. Упростив тем самым для себя задачу, Вы существенно ослабляете стропила и заранее уменьшаете срок службы крыши.

Теперь снимем стропила и приступим к последней перекладке, не забывая прокладывать паклю (мох). Затем уложим все подстропилины, кроме верандной, и закрепим скобами вразбежку, во избежание их разворота по оси.

Мы подошли к окончательному этапу строительства - изготовлению столбов
В срубе столбы образуют каркас веранды и по своему функциональному назначению делятся на угловые, дверные, оконные и промежуточные. Угловые столбы являются опорой для верхних прогонов, к дверным и оконным крепятся дверные и оконные коробки. Промежуточные столбы никакой дополнительной нагрузки не несут и являются лишь каркасом для обшивки. Наибольшую площадь в сечении должны иметь угловые столбы, наименьшую - промежуточные. Расстояние между промежуточными столбами определяется в зависимости от длины досок, используемых для обшивки веранды, но в любом случае должно быть не более 1.5 м.

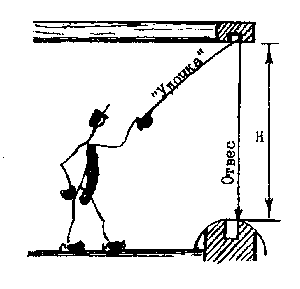

Изготовление угловых столбов начинается с определения их длины и разметки луз. Для удобства разметки сделаем "удочку", на конце которой закрепим отвес. С помощью такого приспособления спроектируем на площадку верандного поперечного бревна нижней обвязки любой из углов верхней лузы, при этом получаем расстояние H. По спроектированному углу восстановим ответную лузу внизу.

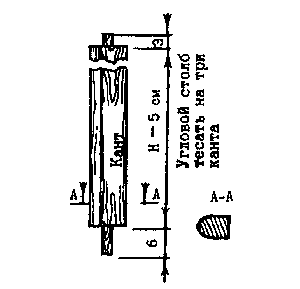

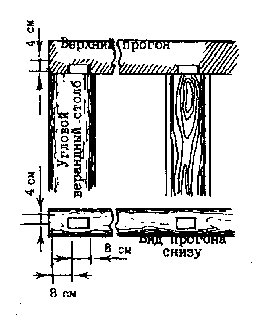

Угловые столбы необходимо обработать на три канта, причем расстояние между двумя параллельными кантами должно составлять минимально 16 см. Далее следует вырезать столб в размер.

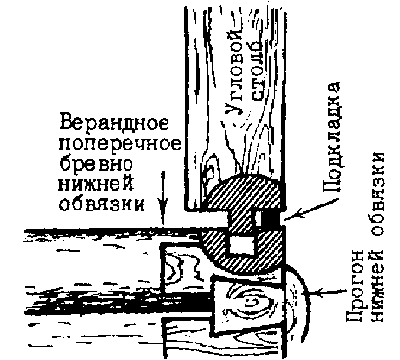

Затем сделаем лузу под нижний шип глубиной 7 см. Установим угловые столбы, подложив подкладки высотой 5 см, которые следует удалить через полгода, после усадки сруба.

Установив угловые столбы, уложим на место верандные подстропилины и закрепим их скобами. Остальные столбы нужно изготавливать и устанавливать после усадки сруба. Дверные и оконные столбы, также как и угловые, обрабатываются на три канта, остальные - на два. Нижний шип у всех столбов, кроме угловых, должен быть длиной 3 см.

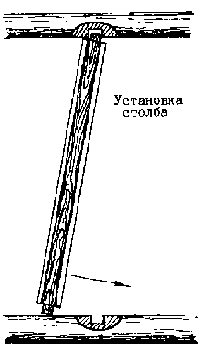

Установку остальных столбов следует начинать со стороны сруба, прихватывая уже установленные столбы к верхнему прогону (верандной подстропилине) скобами.

Завершающей операцией является установка стропил

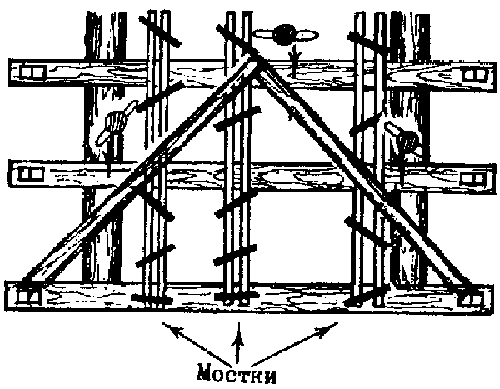

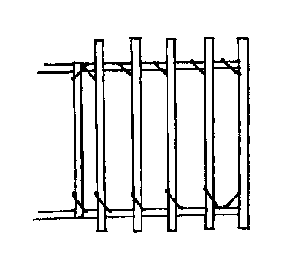

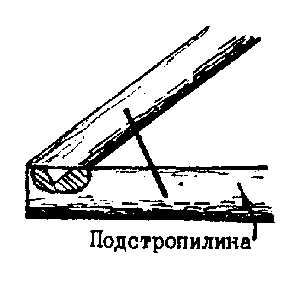

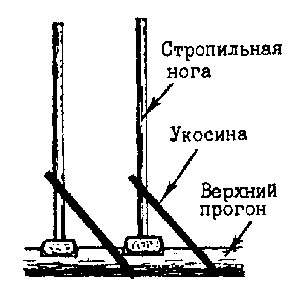

Для её выполнения необходимо уложить мостки из жердей (досок) поперек подстропилин, заготовить укосины из жердей длиной около 1,5 м по количеству стропил и гвозди длиной 100 мм. Выложим стропильные ноги на подстропилинах, ориентируя шипы напротив луз.

Собъём гвоздями вершины стропил и установим их, закрепив укосинами. При установке крайних стропил следует пользоваться отвесом.

Стропила удобнее устанавливать втроем. Поднимая стропила, следует одновременно продвигаться вперёд, а зафиксировав шипы стропильных ног в лузах, закрепить их укосинами, проверяя вертикальность установки стропил.

Остаётся только скрепить тонкими скобами стропильные ноги с подстропилинами.



Итак, сруб готов! Но сруб - это ещё не деревянный дом. Далее Вам необходимо будет сделать фундамент, зашить фронтоны, покрыть крышу, сложить печь или камин, настелить полы, обшить веранду, врезать оконные и дверные блоки и т.д., в общем Вас ждёт еще много интересной работы.

Предложенный нами проект сруба универсален. Если его размеры пропорционально уменьшить, то получится очень хороший сруб бани, например с размером 4х4 м. Кстати, с такой постройки лучше начинать обучение плотницкому ремеслу, получить необходимые навыки, обрести уверенность в себе, и тогда Вы смело сможете предлагать свои услуги в строительстве.
