Под облицовкой керамической плиткой понимают конструкцию из штучных материалов, образующих наружный слой всевозможных поверхностей. При этом облицовочные материалы выполняют защитные, декоративные, а при внутренней облицовке — и санитарно-гигиенические функции. Поверхности. облицованные керамической или другими видами плитки, красивы, гигиеничны, легко очищаются от загрязнений.
Под облицовкой керамической плиткой понимают конструкцию из штучных материалов, образующих наружный слой всевозможных поверхностей. При этом облицовочные материалы выполняют защитные, декоративные, а при внутренней облицовке — и санитарно-гигиенические функции. Поверхности. облицованные керамической или другими видами плитки, красивы, гигиеничны, легко очищаются от загрязнений.
Плитки крепят к стенам с помощью цементного раствора казеиново-цементной мастики или масляной краски.
Гамма производимых видов керамической плитки очень велика и в первую очередь зависит от производственного процесса и технологии изготовления.
Технологическая схема производства керамической плитки включает следующие основные фазы:
- приготовление раствора (смеси);
- формовка изделия;
- сушка;
- приготовление глазури и глазуровка (эмалировка);
- обжиг.
Керамическая плитка классифицируется по следующим параметрам:
- из красной, белой или цветной массы, в зависимости от исходного сырья;
- с пористой или плотной основой, в зависимости от корпуса плитки;
- эмалированная (глазурованная) или не покрытая глазурью и т. д.
Плитка однократного обжига получается путем прессования смеси из отборных сырьевых ингредиентов (глины, полевые шпаты, флюсы и кварц). Спрессованная смесь подвергается глазурованию и далее однократному обжигу, что обеспечивает хорошее прилипание глазури к смеси.
Низкопористая плитка пригодна для устройства внутренних и наружных полов и характеризуется высокой стойкостью к механическим агентам и морозу. Изделия подвергаются повышенной усадке в процессе обжига и поэтому продаются разделенными на партии по калибру.
Высокопористая плитка однократного обжига изготавливаются из специальной смеси, рассчитанной на предупреждение усадки в процессе обжига: поэтому возможна укладка плитки с узким швом. Изделия имеют повышенную пористость (большее водопоглощение) и низкую механическую прочность, что делает их пригодными только для облицовки стен.
Плитка из фарфоровой керамики имеет несколько традиционных названий: керамический гранит, грес, грес «порчеланатто», колормасса. Она получается прессованием смеси из белой глины, коалина, полевых шпатов и кварца: рецепт смеси похож на состав фарфора, отсюда и название изделия. Изделие имеет очень плотную и почти «остеклованную» структуру, что обеспечивает его очищаемость от всех видов пятен, а также высокую механическую прочность. Для получения различных оттенков и эстетических эффектов возможно добавление в массу смеси окисей-красителей и смешивание смесей разных цветов. Как правило, плитка не подвергается глазурованию и используется главным образом для устройства полов, подлежащих очень сильному износу и требующих повышенной стойкости к химическим агентам и морозу. Изделие можно подвергать полировке, что повышает его эстетическую ценность, но снижает прочность. Иногда изделие подвергают глазурованию и изготавливают однократным обжигом.
Плитка, глазурованная под давлением производится одновременно с приготовлением самой смеси. Слой глазури подвергается прессованию вместе со смесью и дальше — обжигу.
Готовое изделие имеет низкую пористость и благодаря высокой толщине слоя глазури, является особо пригодным для устройства полов, подвергаемых высоким нагрузкам при интенсивном движении.
Плитка двукратного обжига изготавливалась до внедрения способа однократного обжига: по этой традиционной технологии глазурь наносится на обожженную смесь, затем изделие подвергается второму обжигу. Недостаток этой технологии перед способом однократного обжига заключается в более высокой себестоимости продукции (два обжига вместо одного), а также в невозможности изготовления низкопористых изделий (невозможна глазуровка обожженной низкопористой смеси). В настоящее время плитка двукратного обжига используется Для облицовки стен и пола, в особенности при необходимости придания блеска поверхности плитки. В таком случае двукратный обжиг имеет технологическое преимущество перед одно кратным: при последней технологии в процессе обжига через глазурь проникает газ от разложения смеси, что образует на блестящей поверхности плитки мелкие следы в форме концов булавок, трещин: такого недостатка нет при технологии двукратного обжига.
Клинкерная плитка изготавливается из неоднородных видов глины с добавлением окисей-красителей, флюсов и шамота.
Формовка изделия происходит путем экструдирования: изделие подвергается или не подвергается глазурованию (возможно применение способа однократного обжига). Готовое изделие имеет низкую пористость, высокую механическую прочность и стойкость к истиранию и химическим агентам, что делает его особо пригодным для устройства внутренних и наружных полов, лестниц, а также д ля облицовки наружных стен. Клинкерная плитка используется и для облицовки плавательных бассейнов. Предусмотрена укладка плитки с широким швом вследствие присутствия размерных колебаний, связанных с технологией производства.
Плитка типа СОТТО в большинстве случаев не подвергается глазуровке и используется для устройства внутренних и наружных, так называемых «рустованных» полов.
Изделие изготавливается путем экструдирования смеси из разных видов природной глины без особого сортирования и смешивания. Использование этой плитки является весьма древним и широко распространенным как в реконструкции старинных, так и в строительстве современных зданий.
Фасадная керамика находит применение как материал для облицовки фасадов зданий. Главным требованием для плитки, укладываемой снаружи, является сопротивляемость сезонным климатическим воздействиям: колебания температуры, морозные периоды, повышенная влажность, климатические осадки и т. п. Нужно не забывать и о загрязняющих факторах, ультрафиолетовом излучении, о воздействии транспортируемых ветром наносов. В последнее время в фасадной керамике стали широко использоваться вентилируемые навесные фасады (фальшстены).
Материалы для плиточных работ
Керамические плитки
Керамические плитки для облицовки стен представляют собой квадратные, прямоугольные или фигурные пластинки с лицевой стороной, покрытой глазурью. Изготовляют их из глины или специально составленной керамической массы. Тыльная поверхность плиток, как правило, выполнена рифленой для лучшего сцепления с раствором.
Фактура плиток может быть гладкой или рельефной. Керамические плитки различают также по виду глазури. Она может быть прозрачной и непрозрачной, глянцевой и матовой, белой и цветной. Прозрачная глазурь создает блестящую лицевую поверхность плитки, цвет такой плитки аналогичен цвету черепка. Непрозрачная (глухая) глазурь придает лицевой поверхности плитки цвет пигмента (красителя), введенного в глазурь.
Керамические глазурованные плитки (ГОСТ 6141-91) изготовляют 28 типоразмеров. Форма плиток показана на рис.1, их размеры приведены в табл. 1. Отклонения размеров по длине граней не должны превышать 1,5 мм. В каждой партии должны быть плитки только с плюсовыми либо только с минусовыми отклонениями.

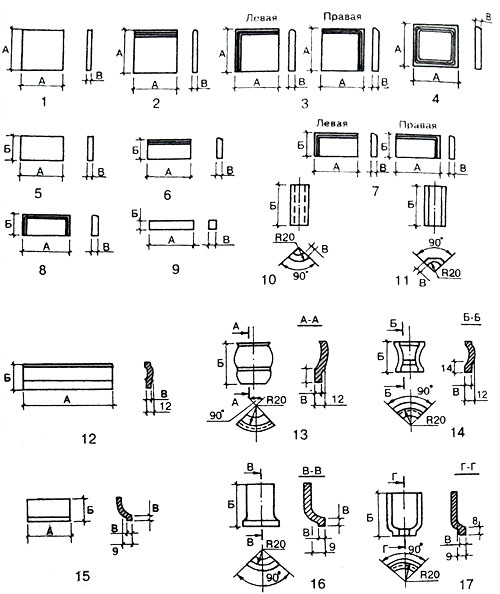

Рис. 1. Глазурованные облицовочные плитки: 1 — квадратная без завала; 2 — квадратная с завалом одной стороны; 3 - квадратная с завалом двух смежных сторон; 4 — квадратная с завалом четырех сторон; 5 — прямоугольная без завала; 6 — прямоугольная с завалом одной стороны; 7 — прямоугольная с завалом двух смежных сторон; 8 — прямоугольная с завалом трех сторон; 9 — поясок без завала; 10 — уголок для закругления внешних углов; 11 - уголок для закругления внутренних углов; 12 — прямая карнизная плитка; 13 — уголок карнизный для закругления внешних углов; 14 - уголок для закругления внутренних углов; 15 — прямые плинтусные плитки; 16 — уголки плинтусные для закругления внешних углов; 17 - уголки плинтусные для закругления внутренних углов; R — радиус скругления углов
Толщина плиток, кроме плинтусных, не более 6 мм; плинтусные могут быть толщиной до 10 мм. Такой же толщины могут бьггь плитки из легкоплавких или мергелистых глин. Во всех случаях толщина плиток должна быть равномерной. У одной и той же плитки разница в толщине не должна превышать 0,5 мм.
Все плитки должны быть правильной геометрической формы с четкими гранями и углами. Необходимо, чтобы боковые грани квадратных и прямоугольных плиток составляли с плоскостями прямой угол. Предельно допустимое отклонение от прямого угла 0,5 мм. На кромках лицевой поверхности плиток не допускаются выпуклости, выбоины, трещины, а также зазубрины и щербины.
Размеры керамических глазурованных плиток Таблица 1
Наименование и формы плиток |
Размеры мм |
|
А |
Б |
|
Уголки:
для закругления внешних углов для закругления внутренних углов Прямая карнизная плитка |
- - 150 |
150 50 50 |
Уголок карнизный:
для закругления внешних углов для закругления внутренних углов
Прямые плинтусные плитки |
- - 150 150 |
50 50 80 50 |
Уголки плинтусные:
Для закругления внешних углов
Для закругления внутренних углов |
- - - - |
80 50 80 50 |
Прямоугольные:
без завала
с завалом одной стороны
с завалом двух смежных сторон
с завалом трех сторон
Поясок без завала |
150 150 150 150 150 150 150 150 150 |
100 75 100 75 100 75 100 75 25
|
Квадратные:
без завала
с завалом одной стороны
с завалом двух смежных сторон
с завалом четырех сторон
|
150 100 150 100 150 100 150 100
|
- - - - - - - - |
Плитки изготовляют с одноцветной или многоцветной (мраморовидной) лицевой поверхностью. Плитки каждой партии должны быть равномерно покрыты одинаковой (матовой или блестящей) глазурью. На глазурованной поверхности не допускаются недоливы, затекания, наплывы, пузырьки, волосяные трещины (цек). Водопоглощение плиток составляет не более 16%. Глазурованные плитки выпускают трех сортов.
К облицовываемой поверхности глазурованные плитки крепят цементным раствором, битумными мастиками, а также водостойкими синтетическими мастиками. Схемы применения различных типов плиток при облицовке помещений показаны на рис. 2.

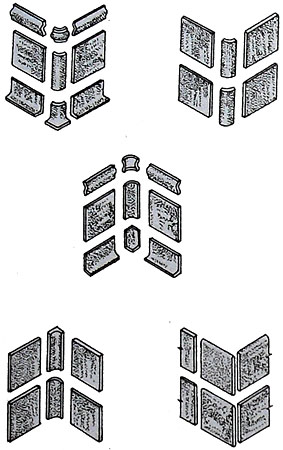

Рис. 2. Схемы применения различных типов облицовочных плиток
Кроме описанных выше одноцветных (мрамороввдных) глазурованных плиток, для внутренней облицовки зданий используют встроенные детали, составляющие с плиткой единое целое, например, крючок для полотенца, мыльница, полочка, бумагодержатель и т. п. Такие детали бывают обычного или вдвое большего размера, чем плитки (рис. 3).

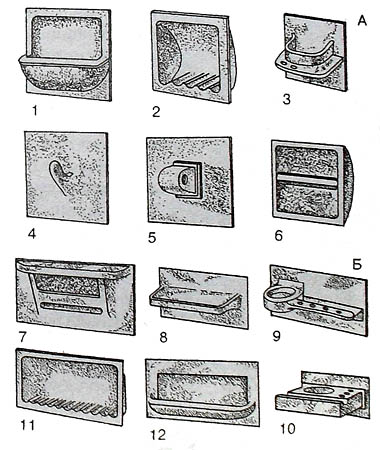

Рис. 3. Встроенные детали: А - размером 150x150 мм; Б - размером 150x300 мм: 1 - губочница; 2 — углубленная мыльница; 3 — подстаканник; 4 — крючок; 1 - полотенцедержатель; 6 — бумагодержатель; 7 и 8 — полочки; 9 и 10 — подстаканник с полочкой для зубных шеток; 11 - мыльница; 12 — губочница
Плитки с подглазурной росписью получают, нанося на обожженные изделия цветовой рисунок и покрывая их по рисунку прозрачной глазурью. Применяют эти плитки для отделки уникальных зданий.
Плитки керамические литые предназначены для облицовки внутренних и наружных поверхностей стен жилых, общественных и промышленных зданий, балконных экранов, колонн, для монументально-декоративных работ.
Лицевая поверхность плиток равномерно покрыта прозрачной или глухой белой или цветной глазурью или несколькими цветными глазурями. В последнем случае рисунок плитки приобретает вид «березки», «малахита», «мимозы» и др. Глазурь может быть блестящей или матовой. Плитки выпускают квадратные и прямоугольные. Размеры квадратных плиток (мм): 21x21, 46x46, 71x71, 96x96, толщина 3 и 3,5 мм. Длина и ширина прямоугольных плиток (мм): 46x21, 71x21, 96x21, 121x21, 71x46, 96x46, 121x46, 96x71, 121x71, 121x96, толщина 3 и 3,5 мм. Отклонения от размеров по длине и ширине плиток: для сторон размером менее 96 мм ±1,0 мм, для сторон размером 96 и более ±1,5 мм; по толщине ±0,5 мм. Отклонение от прямого угла (косоугольность), а также выпуклость и вогнутость плиток со сторонами размером менее 46 мм допускается не более ±0,5 мм, а остальных не более ± 1,0 мм.
На лицевой поверхности белых и цветных однотонных плиток не должно быть пятен, выцветов и других дефектов, заметных при дневном свете на расстоянии 1 м, у плиток, применяемых для облицовки внутренних поверхностей стен, и на расстоянии 3 м на открытом воздухе у плиток для облицовки наружных поверхностей стен.
Литые керамические плитки выпускают в коврах, наклеенных на бумагу. Ковры изготовляют из плиток одного тона, нескольких цветов по определенному рисунку и набранных из кусков плиток не менее 1 см2 с неориентированным их распределением типа «брекчия».
Форма ковров может быть прямоугольной или квадратной со сторонами, кратными 50 мм, за вычетом ширины шва, равной 4 мм.
Отклонения от линейных размеров ковра допускаются по длине и ширине +2 и —4 мм, а разность диагоналей при длине ковра до 500 мм — 3 мм и 5 мм для ковров большего размера.
Ковры упаковывают в прочные ящики или пачками в бумагу; ковры длиной более 1,5 м свертывают в рулон, завертывают в бумагу и обвязывают шпагатом.
Хранят ковры в закрытых сухих помещениях. Высота штабеля ковров, упакованных в пачки, не должна превышать 0,75 м.
Керамические плитки для внутренней облицовки стен выпускают квадратной формы размером 150x150 мм с завалом по периметру, толщиной 6 мм.
Фигурные плитки для «бесшовной» облицовки и майоликовые имеют на лицевой поверхности рельефный рисунок (рис. 4), при облицовке плитки укладывают так, чтобы получился единый узор. Эти плитки снабжены фальцами, благодаря которым швы между плитками маскируются и вода не проникает под облицовку в помещениях с влажной средой. «Бесшовной» облицовкой отделывают внутренние помещения некоторых общественных зданий.
Рис. 4. Поверхность, отделанная фигурными плитками
Майолику изготовляют из обыкновенных глин, покрываемых глухой глазурью. Кроме того, майоликовые плитки выпускают с поверхностным слоем из окрашенных глин и покрытых прозрачной глазурью («меццо-майолика») из светлых цветных глин, покрытых прозрачной цветной глазурью, отливающей радужными оттенками («майолика восстановительного огня»). На рис.5 показаны различные майоликовые плитки.
Рис.5. Майоликовые плитки
Фасадные плитки выпускают как глазурованные, так и не- глазурованные с гладкой или рельефной поверхностью. В зависимости от размера различают плитки керамические фасадные и плитки керамические фасадные малогабаритные.
Плитки керамические фасадные (рис.6) в соответствии с ГОСТ 13996—93 выпускают прямоугольные толщиной 10 мм - 250x140, 250x65,215x120, 140x120 мм; толщиной 7 мм - 150x75, 143x68, 120x65, 65x60 мм и квадратные 68x68 мм.
Из малогабаритных фасадных плиток предприятия-поставщики изготовляют по заказам ковры, у которых плитки наклеены лицевой поверхностью на оберточную или мешочную бумагу легко смывающимся клеем. Ковры могут быть одноцветными или с определенным рисунком. Как те, так и другие плитки применяют для облицовки наружных стен каменных зданий или панелей стен, для отделки архитектурных деталей стен, для облицовки подземных переходов. В последнем случае используют фасадные плитки только с глазурованной лицевой поверхностью.

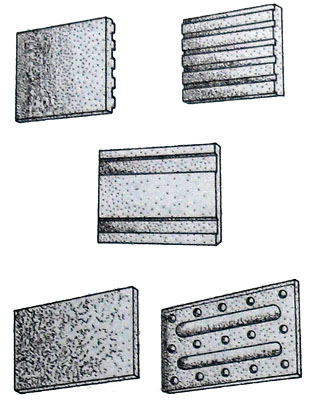

Рис. 6. Фасадные плитки
Растворы и мастики
Цементный раствор для крепления (наклейки) плиток на стены применяют 1:4 (1 часть цемента и 4 части песка).
Казеиново-цементная мастика применяется в основном для облицовки плитками стен. Для приготовления мастики необходим сухой казеиновый клей марки ОВ (обыкновенный) - I массовая часть, портландцемент марки от «400» до «500» - 3 массовые части, мелкозернистый речной песок - I массовая часть, вода - 2,5 массовой части. Сначала готовят казеиновый клей на воде, тщательно перемешивая в течение 30 минут до полного разбухания зерен клея. Затем приготовляют сухую цемснтно-песчаную смесь, добавляют ее в казеиновый клей и тщательно перемешивают. Если образовались комки, мастику процеживают через сито с ячейками 1x1 мм. Добавлять в готовую мастику цемент или казеин нельзя. Мастику наносят на облицовываемую поверхность слоем до 5 мм или намазывают тыльную сторону плиток.
Можно приготовить мастику без песка, только из казеина и цемента. На одну объемную часть казеинового сухого клея берут 3—4 части цемента. Сначала готовят казеиновый клей, добавляют в него цемент и все тщательно перемешивают. Мастику рекомендуется процедить через частое сито.
Мастику используют в течение 2 часов после приготовления. Ее наносят слоем 1—2 мм на облицовываемые поверхности или непосредственно на плитки. Эту мастику хорошо использовать при облицовке ровной отштукатуренной поверхности, когда плитки наклеивают на тонком слое мастики.
Масляная густотертая краска любого цвета, немного разведенная олифой, прочно приклеивает плитки к окрашенным масляной краской или проолифленным поверхностям - к дереву, бетону, кирпичу, штукатурке.
Краску наносят на плитку 1-2 миллиметровым слоем и прижимают ее к поверхности. Можно на облицовываемую поверхность нанести тонкий слой краски и приклеить к ней плитку. Плитки предварительно очищают от пыли кистью.
Обычно на масляной краске облицовывают стены. Всю выдавившуюся из-под плиток краску сразу же счищают и протирают плитки тряпкой, смоченной керосином, бензином или другим растворителем, легко снимающим краску.
При наклейке плиток на густотертой масляной краске лучше всего использовать белила, краску цвета слоновой кости или светло-серую.
Инструменты для плиточных работ
Для выполнения плиточных работ необходимы различные инструменты — штукатурная лопатка, молоток, зубило, клещи, плоскогубцы, кусачки, весок, правило, угольник, полутерки, кисти, уровень (рис. 7).
Рис. 7. Ручной инструмент облицовщика: 1 - обыкновенная лопатка; 2 - прямоугольная лопатка; 3 — отрезовка; 4 - стальной шпатель; 5 - штукатурный ковш; 6 - царапка; 7 — гладилка; | - кисть; 91 резиновый шпатель; 10 - хлопушка; 11 - брусок; 12 - кисть; 13 - шлямбур; 14 - скарпель; 15 - пазовый уплотнитель; 16 - ареометр; 17-рулетка длиной 2 м; 18-молоток массой 600 г; 19, 20-плиточные молотки массой 80 и 60 г
Рис. 7. Рунной инструмент облицовщика (продолжение): 21 - дубовый клинышек длиной S см; 22- стальной резец с наконечником из твердого сплава; 23, 24 — клеши; 25 - двустороння кирочка; 26 — резиновый присос; 27,28 — стальные штыри; 29 - карборундовый брусок; 30 — карборундовый круг; 31 — трехгранный брусок; 32 - уровень; 33 — стальной угольник; 34- шаблон; 35 — шаблон А.С. Афонина; 36 — ножовка: 37 — наколенник
Кроме этого инструмента необходимо иметь молоточек весом 60—80 г из крепкой стали с острым концом. Молоточком перерубают керамические плитки для полов. Вместо него можно применять стальное зубило. Для резки глазурованных плиток применяют любой стеклорез, или резец с приваренным наконечником из твердого сплава, или напильник с отколотым концом, острые грани которого царапают глазурь. Для приточки кромок необходимы среднезернистые карборундовые бруски и круги или другие абразивные материалы, способные обтачивать плитку. Для сортировки плиток по размеру надо иметь шаблон, состоящий из двух деревянных брусков: вертикального с нанесенными делениями через 1 мм и горизонтального, прикрепленного к вертикальному строго под прямым углом. На горизонтальный брусок ставят плитку, а на вертикальном по делениям определяют ее размер.
Подготовка поверхностей
Перед облицовкой плитками кирпичные, каменные и бетонные поверхности очищают от грязи, пыли, следов раствора (особенно гипсового). Все непрочные места срубают.
После очистки стальными щетками или насечки поверхности обметают, смачивают водой и оштукатуривают (лучше по маякам) цементным раствором состава 1:4, образуя так называемый грунт. Грунт нацарапывают, благодаря чему при облицовке раствор хорошо сцепляется с ним и с плиткой. Через 12—24 часа грунт начинают смачивать водой и выполняют это по три-пять раз в день в течение пяти дней. Толстые наметы раствора наносят по сетке или проволочному плетению. Проволока или сетка должна находиться в середине слоя раствора но не ближе 2- 2,5 см от лицевой стороны. Нанесенный раствор грунта нацарапывают клеточками для лучшего сцепления с раствором или мастикой при облицовке. Особое внимание следует обратить при подготовке поверхностей при облицовке их на густотертой краске. Самой качественной будет штукатурка, выполненная по мая кам. Выровненный и подсохший (схватывающийся) раствор затирают так, чтобы на подготовке не осталось притертых мест или бугров. Нацарапывать поверхность в этом случае не надо. Выполненную таким образом штукатурку выдерживают, смачивая ее водой, и просушивают. После этого сухую подготовленную поверхность олифят, просушивают несколько суток и приступают к облицовке. На такой подготовке плитки укладываются очень точно.
На подготовку наносят тонкий слой (не более 1 мм) густотертой краски. Тыльную сторону плиток покрывают слоем краски такой же толщины и плотно прижимают их к облицовываемой поверхности.
Подготовка керамических плиток
Разборка и сортировка плиток
Керамические облицовочные плитки могут иметь отклонения по цвету, рисунку и размеру, поэтому их приходиться сортировать. Несортированные плитки ухудшают общий вид облицовки, так как невозможно получить швы одинаковой ширины или расположить их строго на одной прямой линии. Одновременно с сортировкой по размерам при необходимости плитки сортируют и по цветовым оттенкам с отбраковкой дефектных.
При отбраковке плиток руководствуются следующими правилами. В керамических глазурованных плитках 1 сорта, предназначенных для внутренней облицовки стен не допускаются: отбитые углы, наплывы глазури, волнистость (рябизна) глазури, щербины на кромках глазурованной поверхности, посечки (несквозные трещины) на глазури даже шириной не более 0,25 мм, непокрытые глазурью места, вскипание глазури (нарушение глазурного покрова в виде пузырьков), окрашенные пятна на глазурованной поверхности. Наколы (углубления в глазури) диаметром не более 1 мм допускаются не более двух. Мушки (темные точки) допускаются отдельные рассеянные диаметром до 0,2 мм.
Толщина всех плиток, за исключением плинтусных должна быть не более 5 мм, плинтусных не более 10 мм. Допускаемое отклонение по толщине плиток одной партии не должно превышать 0,5 мм.
Допускается небольшое равномерное утолщение глазури по всем четырем граням плитки шириной не более 4 мм.
Резка, перерубка и приточка плиток
При облицовке стен, колонн и откосов нужны неполномерные плитки. Для получения неполномерных плиток их надрезают и раскалывают или перерубают.
Плитки надрезают стеклорезом или победитовым резцом. Намечают карандашом линию надреза (риску), прикладывают к ней линейку, по которой стеклорезом или резцом, сильно нажимая на него, процарапывают линию, чтобы прорезать не только глазурь, но и черепок. Надрезанную плитку берут двумя руками за края, ударяют нижней стороной о ребро доски так, чтобы линия надреза попала на ребро (рис.8) и плитка раскалывается точно по проведенной риске
Рис. 8. Подготовка плиток: 1 - резка; 2 — раскалывание (разламывание); 3 - приточка кромок
Если требуется отрезать полоску шириной 20—30 см, то на плитку наносят риску, делают надрез и отламывают полоску клешами.
На лицевой стороне плитки проводят карандашом риску. Кладут плитку на колено лицевой стороной вверх и острым концом стального молоточка или зубилом насекают на риске непрерывную линию глубиной 0,5—2 мм. Каждый последующий удар должен несколько заходить на предыдущий. По ребрам плитки надо ударять сильнее, чем по ее середине. Сделав насечку, плитку перевертывают тыльной стороной вверх, наносят удар молотком в центре по линии переруба плитки, и она раскалывается.
Кромки расколотых плиток не всегда бывают ровными и гладкими, поэтому их, в зависимости от того куда они укладываются. приходиться притачивать вручную или механически на карборундовом бруске или круге (рис. 8).
Для прочного сцепления с цементным раствором, цементным тестом или казеиново-цементной мастикой плитки очищают от пыли и грязи и обязательно смачивают водой или же погружают в воду. Поры таких плиток заполняются водой, и при наклейке они не впитывают влагу из раствора или мастики, что увеличивает прочность сцепления плиток со стяжкой. Плитки замачивают на 8—10 часов. Затем раскладывают их на 30-60 мин. для испарения излишков влаги и толысо после этого используют для облицовки.
Иногда под эмалью некоторых сортов тонких глазурованных плиток при обильном смачивании их водой остаются водянистые пятна. Такие плитки не замачивают, а только протирают кистью, смоченной в воде. Поэтому приобретенные плитки следует предварительно проверить — положить одну плитку на 1-1,5 часа в воду, затем подсушить в течение 30 мин, уложить на нее слой цементного раствора и через пять-семь дней проверить, не осталось ли на плитке водянистого пятна.
Плитки, которые наклеивают на масляной краске, не замачивают, а только очищают от пыли их тыльную сторону.
Облицовка стен керамическими плитками
При облицовке глазурованными керамическими плитками на растворах, стены следует облицовывать после устройства пола, в этом случае плитки первого ряда будут опираться на пол.
Если приходиться облицовывать стены, а потом полы, прежде всего определяют уровень чистого пола. На этом уровне по периметру стен укладывают рейки на которые будут опираться плитки нижнего или плинтусного ряда. Рейки устанавливают по уровню. Плинтусный ряд выполняют из плиток для стен или для пола, или специальных плинтусных плиток.
Для крепления плиток на стенах используют цементный раствор состава от 1:4 до 1:6 (на 1 объемную часть цемента марки «300» берут 4—6 объемных частей песка).
Ровные кирпичные и бетонные стены можно не штукатурить, а сразу облицовывать, применяя толстые слои раствора. Все поверхности предварительно очищают от пыли и грязи, при необходимости насекают и
хорошо смачивают водой. Чтобы облицовка была строго вертикальной и точной по горизонтали, стены предварительно провешивают и ставят в каждом углу по два маяка — по две плитки: одну вверху облицовки, другую внизу — на один-два ряда выше уровня пола. Укладываемые плитки проверяют с помощью туго натянутого шнура-причалки как по вертикали, так и по горизонтали. Вместо шнура к маякам можно прикладывать рейку. Облицовку выполняют следующим образом. Прежде всего укладывают плитки одного-двух нижних рядов, используя для горизонтальной проверки нижние маяки, а для вертикальной — верхний и нижний. Выложив эти ряды, нижние маяки убирают, а вместо них используют готовую облицовку нижних рядов (рис, 9)
Рис. 9. Облицовка стен плитками: 1,2 — временные маяки из плиток; 3 — штыри; 4 — шнур-причалка
Перед нанесением раствора на плитку с ее тыльной стороны стирают пыль ветошью или кистью, а затем проводят этой же стороной по раствору в растворном ящике для увлажнения. Это способствует всасыванию плиткой цементного молока из цементного раствора и лучшему сцеплению плитки с раствором.
Сцепление раствора с основанием (поверхность кирпичной стены или грунта на ней) не ухудшится. На смоченную раствором плитку на ее тыльную сторону накладывают раствор равномерным слоем такой толщины, чтобы при осаживании плитки он немного выступал сверху и сбоку плитки, не оставляя под ней пустых мест. Плитку с раствором подносят в горизонтальном положении к месту установки, а затем ее быстро, но осторожно переворачивают в вертикальное положение и прижимают к облицовываемой поверхности. Для окончательной установки плитки ориентируются по ранее уложенным рядам и натянутому сверху шнуру. Легкими ударами ручкой лопатки плитку осаживают до общего уровня ряда по шнуру. При этом раствор должен полностью заполнить пространство между плиткой и поверхностью стены. Выступивший из-под плитки лишний раствор снимают лопаткой и кладут в ящик (рис.10).
Рис. 10. Приемы выполнения облицовочных работ: 1 - увлажнение плитки путем проведения ее тыльной стороной по раствору, 2 - нанесение раствора лопаткой на тыльную сторону плитки; 3 — установка плиток на стену; 4 — осаживание плитки до общего уровня.
При установке карнизных деталей их корытообразное пространство заполняют раствором с некоторым излишком и укладывают их по верхнему ряду облицовки, осаживая до линии шнура. Плинтусные плитки крепят на растворе только к стене, а к полу они примыкают насухо.
При облицовке стены, из которой выходит труба, в плитке прорубают отверстия для трубы. Чтобы не снимать краны, плитку раскалывают по надрезанной линии, в половинках выбирают нужное по размеру отверстие, выламывая его клещами, и ставят плитку на место. При правильной стыковке половинок шов почти не заметен.
Свежий раствор с плиток удаляют тряпкой. Через двое-трое суток облицовку покрывают тонким слоем сметанообразного гипса, тщательно заполняя им швы. Как только гипс немного схватится, облицованную поверхность протирают чистой сухой тряпкой, удаляя гипс с прилипшей к нему грязью. Плитки можно укладывать шов в шов, вразбежку и по диагонали. На ровных стенах плитки можно крепить на тонком 1—3 миллиметровом слое чистого цементного теста, густотертой масляной краске или казеиново-цементной мастике, осаживая плитки до самого основания. В этом случае штукатурку под облицовку плитками необходимо выполнять как можно точнее и чище ее затирать.
При симметричной облицовке плитки укладывают с середины стены вправо и влево. Стену делят на две равные части и пробивают ось. Первую плитку укладывают по центру оси. Не всегда целое число плиток укладывается между стенами, поэтому плитки приходиться резать. Обрезанные плитки размещают по углам. При несимметричном расположении плиток облицовку начинают с нижнего угла стены. В последнее время широко применяется облицовка с уширенными швами, особенно плитками 3-го сорта, которые имеют отклонения кромок от плоскости до 2 мм. При облицовке с плотным примыканием плитки не всегда будут лежать в одной плоскости. Чтобы сгладить эти дефекты, облицовку выполняют с уширенным швом, ширина которого должна быть не более 3 мм. Кроме того, швы заполненные раствором лучше удерживают плитки. Для соблюдения заданной толщины шва между плитками устанавливают гвозди или скобы (рис.11), изготовляемые из стальной проволоки толщиной 2-2,5 мм. Длина скобочек должна быть на 2—3 см меньше размера плиток. Чтобы не сдвинуть плитку с места при вытаскивании скобы, концы ее запиливают на конус с 2,5 мм до 1,5 мм.
Рис. 11. Облицовка стен с устройством уширенного шва (с применением инвентарной скобы): I — облицовка; 2 – скоба
Облицовку выполняют так: установив первую плитку первого или нижнего ряда, к ней ставят вторую, но не вплотную к первой, а вставляют между ними два гвоздя или скобку. Точно так же устанавливают и последующие плитки этого ряда. Второй и последующие ряды выполняют точно так же, только гвозди или скобки ставят снизу и сбоку каждой плитки.
Укладываемые плитки проверяют по вертикали и горизонтали по шнуру-причалке или по рейке.
После того, как раствор под плиткой схватился (обычно после укладки 15—20 плиток) гвозди или скобки вынимают, а швы исправляют, т. е. заполняют раствором на уровне с плиткой или немного заглубляют.
Покрытие, облицованное плитками на цементном растворе, под влиянием резких колебаний температуры, сотрясения недостаточно укрепленных конструкций, осадки конструкций или объемных изменений деревянных оснований, часто подвергается деформации, что приводит к отслаиванию его от цементной прослойки. Облицовка значительно прочнее при креплении плиток на тонкой прослойке из мастик.
Преимущества мастик особенно заметны при облицовке ровных поверхностей, например крупнопанельных перегородок, крупноразмерных плит, которые имеют гладкую офактуренную поверхность и обладают, как правило, повышенной влагопоглощаемостью. Отделка таких поверхностей с применением растворов, даже при уширенных швах, не обеспечивает долговечности облицовки и требует дополнительной подготовки. Высокая прочность приклейки плиток на мастиках позволяет облицовывать ровные поверхности без уширения швов. Трудоемкость облицовочных работ при использовании мастик снижается на 30—40%, повышается прочность сцепления плитки с основанием и улучшаются санитарно-гигиенические свойства облицовки. При облицовке керамическими плитками применяют поливинилацетатную мастику (ПЦ), карбоксицементно-песчаную мастику (КЦП), клей «Синтекс».
Кирпичные и бетонные поверхности, имеющие большие неровности выравнивают цементно-песчаным раствором по маякам. Гладкие железо- и гипсобетонные панели повышенной заводской готовности, если необходимо, выравнивают поливинилацетатной мастикой или полимерцементным раствором. Перед выравниваем участки поверхности огрунтовы- вают 7—8%-ным раствором поливинилацетатной дисперсии. Затем на свежеогрунтованные участки полутерком наносят поливинилацетатную мастику и заглаживают ее тем же полутерком или правилом заподлицо с общей поверхностью. Влажность бетонных и оштукатуренных стен, предназначенных для облицовки, не должна превышать 8, а гипсобетонных — 12%. Плитки при облицовке на мастике устанавливают по шнуру и отвесу, что позволяет постоянно контролировать правильность рядов.
Плитки первого горизонтального ряда устанавливают на опорную рейку. Тыльную сторону плитки для лучшего сцепления с прослойкой смазывают 10%-ной поливинилацетатной дисперсией или подкладывают слой мастики ПЦ толщиной 2-5 мм в зависимости от степени ровности облицовываемой поверхности. После этого плитку со слоем мастики прикладывают к огрунтованной поверхности и плотно прижимают так, чтобы ее верхняя грань совпала с натянутым шнуром, и под плиткой не оставалось пустот и воздушных пузырей. Излишек мастики, выдавленный из-под плитки, тут же срезают лопаткой.
Для лучшей просушки прослойки швы оставляют пустыми, чтобы влага могла свободно испариться, и заполняют их по окончании всей облицовки (через 1—2 дня) цементно-песчаным раствором 1:2 или декоративной мастикой под цвет плитки.
Во избежании трудоемкой работы по последующей очистке облицовки мастику, попадающую на лицевую поверхность плиток нужно немедленно очищать ветошью, смоченной водой.
Если мастика ПЦ загустевает в процессе работы, ее разбавляют 15%-ной поливинилацетатной дисперсией. Разбавлять мастику водой нельзя.
Технология облицовки поверхности с применением КЦП аналогична технологии облицовки на мастике ПЦ и отличается только тем, что поверхность перед облицовкой огрунтовывают 3%-ным водным раствором клея КМЦ. Плитки устанавливают после высыхания грунтовки. Тыльную сторону плитки не грунтуют. В процессе облицовки загустевшую мастику разбавляют 3%-ным водным раствором клея КМЦ.
Бетонные, гипсобетонные, асбестоцементные и другие ровные поверхности стен и перегородок облицовывают после огрунтовки их клеем «Синтекс», разведенным водой в соотношении 1:1. Клей «Синтекс» наносят на тыльную сторону плиток зубчатым шпателем с высотой зуба 3 мм, после чего плитку устанавливают на место по той же технологии, что и при использовании других мастик. Заполняют швы цементно-песчаным раствором с протиркой облицовываемой поверхности через сутки после установки плиток.
Ремонт плиточных покрытий
Плитки, отставшие от основания, приклеивают на цементном растворе, цементном тесте, цементно-казеиновой мастике или густотертой краске.
Старый раствор с плиток счищают любым инструментом. Основание, с которого отвалилась плитка, соскабливают на 1—3 мм, чтобы освободить место для раствора, краски или мастики.
Приклеивают плитку так: наносят на нее шпателем слой краски толщиной 1—2 мм, ставят на место и прижимают, чтобы она была в одной плоскости со старыми плитками. Место под плиткой предварительно очищают от пыли. При наклеивании плиток на цементном растворе, цементном тесте или казеиново-цементной мастике основание и тыльную сторону плитки смачивают водой и только после этого намазывают на плитку раствор, мастику или цементное тесто.
Облицовка полистирольными плитками
Полистирольными плитками можно облицовывать любые каменные и камнеподобные материалы, бетон, штукатурку, дерево, асбестоцементные и другие прочные ограждения. Поверхность под облицовку должна быть сухая (влажность не более 8%) и ровная (между облицовываемой поверхностью и правилом длиной 2 м допускаются просветы не более 1мм).
Для крепления плиток к основанию применяют канифольную, перхлорвиниловую, инденкумароновую, карбинольную и цементно-полистирольную мастики. Полистирольные плитки темной расцветки, когда цвет мастики не оказывает влияния на внешний вид облицовки, можно крепить на битумно-силикатной и известково-битумной мастиках.
До начала облицовочных работ основание очищают стальным шпателем и обеспыливают пылесосом ручными щетками. Жировые пятна с поверхности основания удаляют растворителями.
В помещениях, где ведут облицовку, температура воздуха должна быть не ниже 15-18° С. Перед приклеиванием плиток подготовленные поверхности грунтуют тонким слоем мастики того же состава, которым будут приклеивать плитки. В зависимости от консистенции мастики огрунтовку выполняют с помощью шпателя с мелкими зубьями или кисти: канифольную мастику наносят зубчатым шпателем, а перхлорвилиловую или мастику на основе нитроэмалей — жесткой кистью. Толщина грунтовочного слоя должна быть не более 1 мм. При грунтовке камневидных поверхностей шпатель должен быть резиновым, так как применяемые мастики являются легковоспламеняющимися материалами.
При любых мастиках, кроме мастик, приготовленных на лаках и эмалях, плитки начинают наклеивать сразу же после огрунтовки основания. Слой мастики, нанесенный на стену и тыльную сторону плиток, выдерживают не более 5 мин, чтобы мастики не пересохли и не потеряли клеящую способность. Поэтому за один раз рекомендуется намазывать площадь не бо лее чем на 6 плиток. Для удобства нанесения мастики на плитки пользуются щитками размером 350x250 мм из доски толщиной до 20 мм, в которых сделаны шесть гнезд глубиной 2 мм, каждое по размеру полистирольной плитки. В гнезда укладывают шесть плиток тыльной стороной вверх и одним приемом наносят на них мастику. Затем плитки по одной приклеивают к стене. Учитывая, что при длительном хранении в открытой таре канифольная и особенно инденкумароновая мастики густеют и качество их снижается, необходимо тару с мастикой держать закрытой, а требуемое для работы в течение часа количество мастики отливают в банку. При использовании мастики, приготовленной на основе лака или эмали, грунтовку выдерживают до ее высыхания, т. е. примерно в течение 3—6 ч после нанесения в зависимости от температуры воздуха, качества вяжущего вещества и консистенции мастики. В каждом отдельном случае время выдерживания определяют опытным путем.
После подсыхания грунтовки наносят второй грунтовочный слой. Одновременно с этим наносят мастику на тыльную сторону плитки в таком количестве, чтобы ее слой был на уровне бортика плитки, и выдерживают ее до загустения. При наклеивании плитку плотно прижимают к основанию так, чтобы бортик ее прилегал непосредственно впритык одна к другой. Точность размеров полистирольных плиток, обусловленная методом их изготовления, вполне позволяет осуществить это практически.
Порядок установки полистирольных плиток может быть любым: горизонтальными рядами снизу вверх и сверху вниз и вертикальными рядами направо и справа налево в зависимости от конфигурации облицовываемой поверхности.
Облицовку ведет звено из двух рабочих: один наносит слой мастики на плитки, другой приклеивает их. Начинают наклеивать плитки от выступающих (внешних) углов помещения, чтобы неполные плитки устанавливать во внутренних, менее заметных углах. Горизонтальные и вертикальные швы должны быть прямолинейными. Качество вертикальных швов проверяют отвесом, а горизонтальных - правилом и уровнем.
В процессе наклейки выступившую через швы мастику, пока она не успела высохнуть, снимают лезвием ножа, а поверхность облицовки протирают мягкой тряпкой. Затвердевшую на поверхности плитки мастику смывают скипидаром, ацетоном или керосином.
Отверстия в полистирольных плитках просверливают электродрелью. Неполномерные плитки получают, разрезая плитки ножовкой, кромки распиленных плиток прошлифовывают от заусенцев наждачной бумагой или точилом.
При температуре 18-20° С твердение мастики полностью заканчивается примерно через 8-10 ч. В течение этого времени облицовываемая поверхность должна быть защищена от повреждений.
