В садовом домике нижние отапливаемые помещения от неотапливаемых чердака или мансарды отделяют перекры­тиями. Тип перекрытия (чердачное или междуэтажное) оп­ределяет его конструкцию (рис. 61).

Чердачные перекрытия могут быть двух разновиднос­тей: с теплоизоляцией между подшивкой и настилом и с теплоизоляцией поверх настила. Подшивка, в свою очередь, может быть выполнена по низу балок или устроена между балками по брускам, специально прибитым к боковым гра­ням балок. При подшивке по низу балок сами балки в нижнем помещении видны не будут. При подшивке между балками последние выступают в нижнее помещение и служат деталью интерьера. В этом случае балки нужно либо простругать, либо обшить струганой доской.

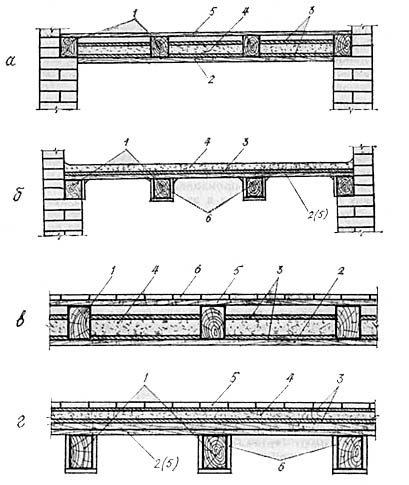

Рис. 61. Чердачные перекрытия: а— е теплоизоляцией между балками; б— с теп­лоизоляцией поверх балок; в — с теплоизоляцией между балками и подшивкой; г — с теплоизоля­цией поверх балок и подшивкой; 1 — балки; 2 ■— потолок; 3—пароизоляция; 4 — теплоизоляция; 5 — настил; 6 —чистый пол (обшивка)

Подшивка служит потолком нижнего помещения. Выбор материала для подшивки зависит от вкуса и возможностей владельца: это могут быть струганая доска, древесново­локнистая или древесностружечная плита, фанера и другие листовые материалы.

Поверх подшивки укладывают слой гидроизоляционного материала (пергамин, толь, рубероид). Затем следует слой теплоизоляции из любого материала: зернистого сыпучего, рулонного в виде матов, штучного в виде плит. Этот слой накрывают еще одним слоем гидроизоляции. Толщина теплоизоляционного слоя вместе с обоими гидроизоляци­онными должна быть не менее толщины балок. Поверх балок устраивают настил из горбыля или необрезной дос­ки. Этот настил будет служить полом чердака. Если по нему предполагается ходить, то лучше сделать его из доски тол­щиной не менее 40 мм.

У перекрытия с теплоизоляцией поверх настила под­шивку не делают. Настил в этом случае лучше выполнить из струганых досок, потому что их нижняя сторона станет потолком помещения. Поверх доски укладывают слой гид­роизоляции, а на него — теплоизоляционный материал. Если по полу чердака предполагается ходить, то на тепло­изоляционный материал следует уложить ходовые доски. Если ходьба по чердаку не предусмотрена, такие доски можно и не настилать.

Междуэтажное перекрытие для дома с мансардой уст­раивают в целом так же, как и междуэтажное с подшивкой и настилом. В этом случае поверх настила укладывают ма­териал чистого пола. Это может быть жесткая древесно­волокнистая плита, паркетная дощечка, линолеум и т. п. Можно выполнить настил из струганой доски, тогда ее поверхность и образует чистый пол. В этом случае толщи­на доски настила должна быть не менее 40 мм. Здесь можно использовать шпунтованные доски для пола.

При строительстве садового домика в конструкции чер­дачного перекрытия можно внести некоторые упрощения. Так, вместо балок перекрытия можно использовать затяж­ки стропильных ферм, если по чердаку не собираются хо­дить или устанавливать там тяжелые предметы. Затяжки могут служить балками перекрытия в том случае, когда поверх него расположится мансарда, если толщина затя­жек не менее 13 см при пролете 3 м или не менее 20 см при пролете 6 м. Совмещение балок перекрытия с затяж­ками ферм позволит сэкономить брус.
